Productdetails:
|
Meetbereik: | 0~40m | Antenne materiaal: | PTFE 304 |
---|---|---|---|
Antennetype: | Staaftype | Meetnauwkeurigheid: | 0,05%~0,1% F.S |
typische applicaties: | Roeren, kristallisatie, condensatievloeistof | Procestemperatuur: | - 40~+260 ℃ |
Procesverbinding: | draad, beugel, flens, sanitaire klem (optioneel) | Beschermingsgraad: | IP67 (optioneel) |

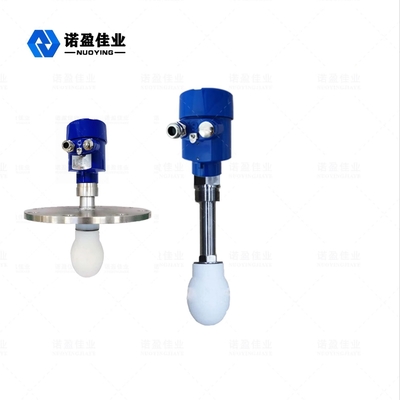

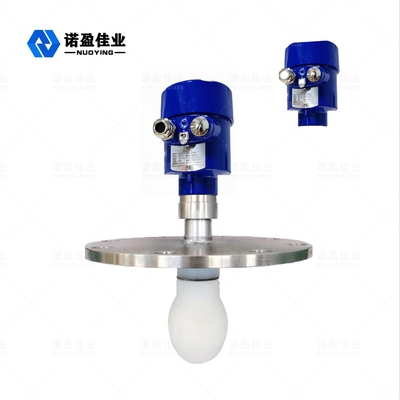

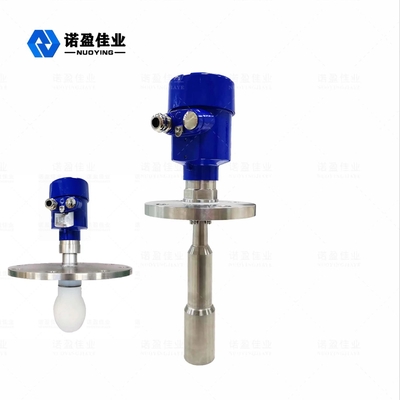

NYRD-SD 26G druppelantenne PTFE aluminium gegoten schaal Bereik 0-40m
26G NYRD-SD Radar Werkingsprincipe
De horizontale radarantenne zendt smalle microgolfpulsen uit, die door de antenne naar beneden worden uitgezonden.Wanneer de pulsgolf het oppervlak van het te testen medium raakt, wordt deze teruggekaatst en weer opgevangen door het antennesysteem.Dit signaal wordt verzonden naar het elektronische circuitgedeelte en automatisch omgezet in een horizontaal signaal (vanwege de extreem hoge voortplantingssnelheid van de puls is de tijd die de elektromagnetische golf nodig heeft om het doel te bereiken en terug te keren naar de ontvanger na reflectie bijna onmiddellijk) .
26G NYRD-SD radar technische parameters
typische applicaties |
Roeren, kristallisatie, condensatievloeistof |
product Model |
NYRD-SD |
Soort antenne |
staaftype, waterdruppeltype |
Antenne materiaal | PTFE, 304 |
Meetbereik | 0~40m |
Meetnauwkeurigheid | 0,05%~0,1% F.S |
Stroomvoorziening | 24VDC (tweedraads, vierdraads), 220VAC |
Signaaluitvoer | 4... 20mA/HART/RS485/Modbus |
Procestemperatuur | - 40~+1200 ℃ |
Proces druk | - 0,1 ~ 4,0 MPa |
Procesverbinding | draad, beugel, flens (optioneel) |
Elektrische interface | M20×1,5, 1/2"NPT |
Beschermingsgraad | IP65, IP67, IP68 (optioneel) |
Explosieveilige kwaliteit | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (zie certificaat voor details) |
Opmerking: op maat gemaakte producten kunnen worden ontworpen volgens de specifieke eisen van gebruikers!
26G NYRD-SD radarontwerpkenmerken
Klein antenneformaat, eenvoudig te installeren;Geen contact met radar, slijtage en vervuiling.
Bijna geen corrosie en blaarvorming;Het wordt niet beïnvloed door veranderingen in gemiddelde dichtheid, temperatuur en druk.
Een zware stofomgeving heeft weinig invloed op de werking van de hoogfrequente vloeistofniveaumeter.
Hoe korter de golflengte, hoe beter de reflectie op het hellende vaste oppervlak.
De snelle hoek is klein en de energie is geconcentreerd, wat niet alleen het echovermogen vergroot, maar ook interferentie helpt voorkomen.
Het blinde meetgebied is klein en goede resultaten worden verkregen bij het meten van kleine tanks.
Zelfs met fluctuaties kan een hoge signaal-ruisverhouding betere prestaties opleveren.
Hoge frequentie is de beste keuze voor het meten van een solide omgeving met een lage diëlektrische constante.
