| Merknaam: | NUOYING |
| Modelnummer: | NYRD806 |
| MOQ: | 1 stuks |
| Prijs: | $158~$850/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 stuks per maand |
26G RS485 Smart Digital Long Distance Radar Level Meter IP67 Draadloze niveauzender van hoge temperatuur weerstand
Productbeschrijving van de zender voor 26 GHz-radarniveau
De NYRD806 radarniveau zender is een 26 GHz hoogfrequente radarniveau meetinstrument met een maximale meetafstand van 30 meter.en de nieuwe snelle microprocessor kan hogesnelheidssignaalanalyse en -verwerking uitvoeren, zodat het instrument kan worden gebruikt voor sommige complexe meetomstandigheden.
Werkingsbeginsel van de zender op 26 GHz-radarniveau
De radarpositie-antenne zendt een smalle microgolfpuls uit die via de antenne naar beneden wordt verzonden.het wordt weergegeven en weer ontvangen door het antennesysteemHet signaal wordt overgedragen aan het elektronische circuit en automatisch omgezet in een signaal op objectniveau (omdat pulsen zo snel reizen, is het niet mogelijk om een signaal op het niveau van het object te krijgen).de tijd die het duurt voordat een elektromagnetische golf haar doel bereikt en terug stuitert naar de ontvanger is bijna onmiddellijk).
Het meetpunt: draadbodemoppervlak of afdichtingsoppervlak van flens.
Opmerking: bij gebruik van de radarniveau-zender moet dehet hoogste niveau komt niet in het meetblinde gebied (gebied D in de figuur).
Designkenmerken van de zender op radarbeeld van 26 GHz
De antenne is klein, gemakkelijk te installeren; niet-contact radar, geen slijtage, geen vervuiling
Bij korrosie en schuim wordt het nauwelijks aangetast; niet aangetast door veranderingen in gemiddelde dichtheid, temperatuur en druk
Ernstige stofomgevingen hebben weinig invloed op de werking van de hoogfrequentieniveaumeter
Kortere golflengte, betere reflectie voor hellende vaste oppervlakken
Technische parameters van de zender op radarbeeld van 26 GHz
| Productmodel | NYRD806 |
| Typische toepassing |
Temperatuurbestendige, drukbestendige, licht corrosieve vloeistof |
| Materiaal voor antennes | 316L (facultatief) |
| Antennetype | Hoornantenne |
| Meetbereik | 30 m |
| Metingsnauwkeurigheid | ± 3 mm |
| Stroomvoorziening | 24VDC (2 draad, 4 draad) |
| Gemiddelde temperatuur | -40°C tot 250°C |
| Procesverbinding | Beugel, flens (facultatief) |
| Procesdruk | -0,1 tot en met 4,0 MPa |
| Beschermingsklasse | IP67 |
| Explosiebestendige kwaliteit | Exia II CT6 |
| Signaaluitgang | 4...20mA/HART/RS485/Modbus... |
| Elektrische interface | M20*1.5, 1⁄2 ′′NPT |
Opmerking: de producten kunnen worden aangepast aan de specifieke eisen van de gebruikers.

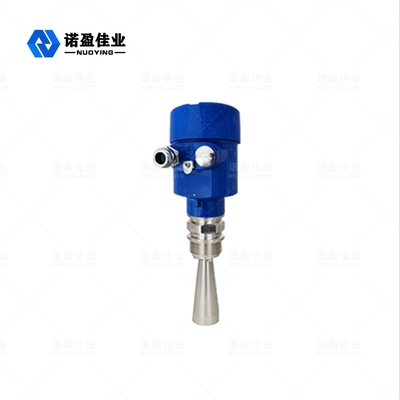

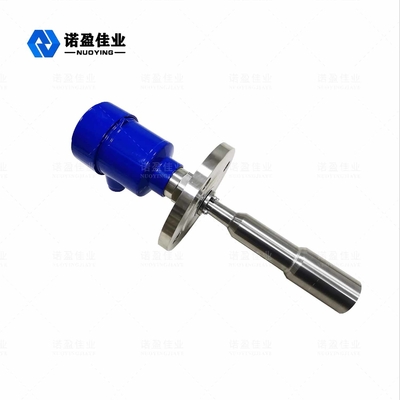

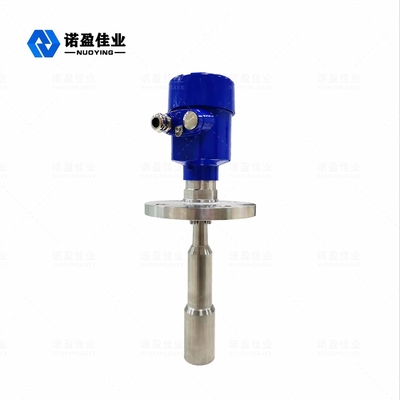

NYRD806 26GHz Radar Level Transmitter Gerelateerd Foto's
