| Merknaam: | NUOYING |
| Modelnummer: | NYRD806 |
| MOQ: | 1 stuks |
| Prijs: | $178~$820/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 stuks per maand |
Fabriek 26GHz horntype radar Liquid Level Transmitter 316L Antenne NYRD806 voor licht corrosieve vloeistoffen
Productbeschrijving van de zender voor 26 GHz-radarniveau
De NYRD806 radarniveau zender is een 26 GHz hoogfrequente radarniveau meetinstrument met een maximale meetafstand van 30 meter.en de nieuwe snelle microprocessor kan hogesnelheidssignaalanalyse en -verwerking uitvoeren, zodat het instrument kan worden gebruikt voor sommige complexe meetomstandigheden.
Werkingsbeginsel van de zender op 26 GHz-radarniveau
De radarpositie-antenne zendt een smalle microgolfpuls uit die via de antenne naar beneden wordt verzonden.het wordt weergegeven en weer ontvangen door het antennesysteemHet signaal wordt overgedragen aan het elektronische circuit en automatisch omgezet in een signaal op objectniveau (omdat pulsen zo snel reizen, is het niet mogelijk om een signaal op het niveau van het object te krijgen).de tijd die het duurt voordat een elektromagnetische golf haar doel bereikt en terug stuitert naar de ontvanger is bijna onmiddellijk).
Het meetpunt: draadbodemoppervlak of afdichtingsoppervlak van flens.
Opmerking: bij gebruik van de radarniveau-zender moet dehet hoogste niveau komt niet in het meetblinde gebied (gebied D in de figuur).
Verzender voor het radarniveau van 26 GHz Toepassingsgebieden
1Energiecentrales: reservoirs, silo-pompen, stoomladders, asopslagplaatsen, olietankers, enz.
2Olieveld: Olieopslagtanks voor ruwe olie, tanks voor geraffineerde olieopslag, afzettingstanks, afvalwatertankjes, boormoddertanks, enz.
3Chemische: Destillatietoren voor ruwe olie, silo voor grondstoffen, intermediaire silo, reactietank, ammoniaktank, asfaltopslagtank, enz.
4Metallurgie: silo's voor grondstoffen, silo's voor hulpmiddelen, buffertanks voor elektrolytische cellen, enz.
5Waterbronnen: grachten, reservoirs, irrigatie van landbouwgrond, bewaking van het waterpeil van rivieren, waarschuwing voor overstromingen, stedelijke overstromingen, enz.
6Voedingsmiddelen: sapfabriek, melkfabriek, brewerijopslagtank, enz.
Technische parameters van de NYRD806 26GHz-radarniveauzender
| Productmodel | NYRD806 |
| Typische toepassing |
Temperatuurbestendige, drukbestendige, licht corrosieve vloeistof |
| Materiaal voor antennes | 316L (facultatief) |
| Antennetype | Hoornantenne |
| Meetbereik | 30 m |
| Metingsnauwkeurigheid | ± 3 mm |
| Stroomvoorziening | 24VDC (2 draad, 4 draad) |
| Gemiddelde temperatuur | -40°C tot 250°C |
| Procesverbinding | Beugel, flens (facultatief) |
| Procesdruk | -0,1 tot en met 4,0 MPa |
| Beschermingsklasse | IP67 |
| Explosiebestendige kwaliteit | Exia II CT6 |
| Signaaluitgang | 4...20mA/HART/RS485/Modbus... |
| Elektrische interface | M20*1.5, 1⁄2 ′′NPT |
Opmerking: de producten kunnen worden aangepast aan de specifieke eisen van de gebruikers.

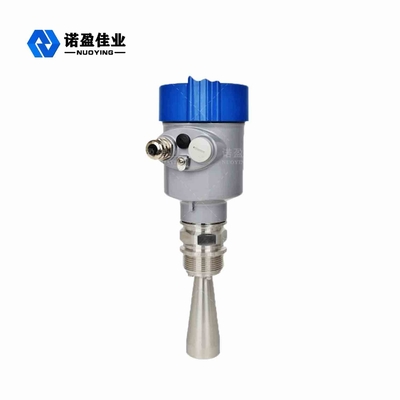

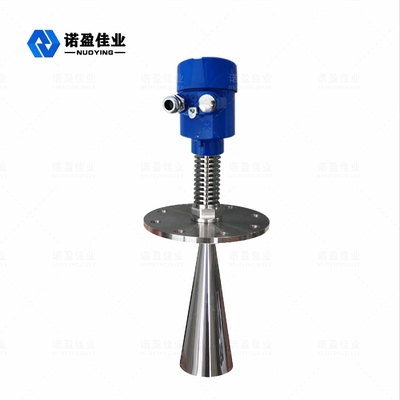

NYRD806 26GHz Radar Level Transmitter Gerelateerd Foto's
