| Merknaam: | NUOYING |
| Modelnummer: | NYRD-SD |
| MOQ: | 1 stuks |
| Prijs: | $258~$850/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 stuks per maand |
26GHz hoogfrequente radar Waterniveaumeter 4-20mA Uitgang Radarniveaumeter voor poeders
26 GHz radarbeeldmeterWerkingsbeginsel
De radarpositie-antenne zendt een smalle microgolfpuls uit die via de antenne naar beneden wordt verzonden.het wordt weergegeven en weer ontvangen door het antennesysteemHet signaal wordt overgedragen aan het elektronische circuit en automatisch omgezet in een signaal op objectniveau (omdat pulsen zo snel reizen, is het niet mogelijk om een signaal op het niveau van het object te krijgen).de tijd die het duurt voordat een elektromagnetische golf haar doel bereikt en terug stuitert naar de ontvanger is bijna onmiddellijk).
Het meetpunt: draadbodemoppervlak of afdichtingsoppervlak van flens.
Opmerking: bij gebruik van de radarniveau-zender moet dehet hoogste niveau komt niet in het meetblinde gebied (gebied D in de figuur).
26GHz radarniveaumeter Design kenmerken
Meerdere functies, met name geschikt voor sterk corrosieve vloeistoffen en poeders
Technische parameters van de 26 GHz-radarniveaumeter
| Productmodel | NYRD-SD |
|
Typische toepassing |
Poeders, zeer corrosieve vloeistoffen, vloeistoffen die vatbaar zijn voor kristallisatie en condensatie, enz. |
|
Frequentie |
26 GHz |
|
Precisiteit |
± 3 mm |
|
Bereik |
40m |
|
Materiaal voor antennes |
PTFE (facultatief) |
| Antennetype |
Waterdruppel |
|
Echoprontering |
100 keer/s |
|
Procestemperatuur |
-40°C tot +260°C |
|
Procesdruk |
-0,1 tot en met 2,0 MPa |
|
Omgevingsvochtigheid |
0~90% |
|
Resolutie |
1 mm |
|
Procesverbinding |
draad, flenst, beugel (facultatief) |
|
Elektrische interface |
M20×1. 5, 1⁄2 " NPT |
|
Signaaluitgang |
4...20mA/RS485/Modbus... |
|
Voedingskracht |
24VDC; 220VAC (facultatief) |
|
Kracht |
3W |
|
Explosiebestendige kwaliteit |
ExiaIICT6 Ga (facultatief) |
|
Beschermingsklasse |
IP67 |
Opmerking: de producten kunnen worden aangepast aan de specifieke eisen van de gebruikers.

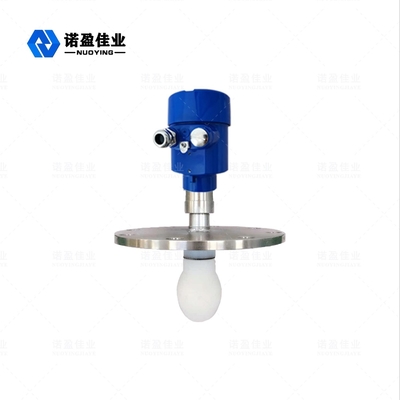

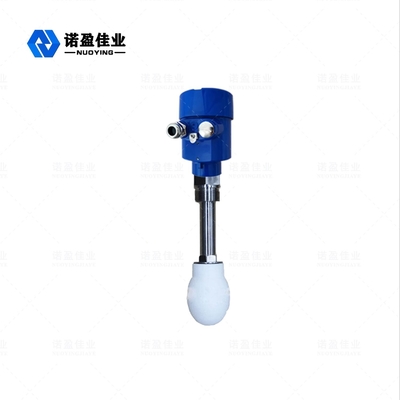

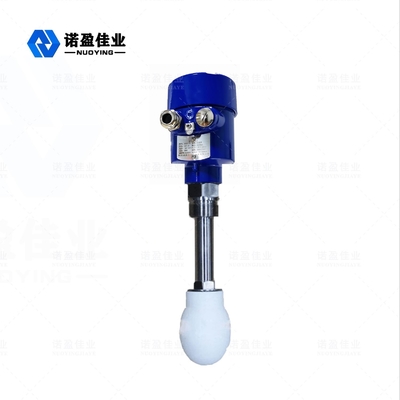

26 GHz-radarniveau-meter gerelateerd Foto's
