| Merknaam: | NUOYING |
| Modelnummer: | NYRD-SD |
| MOQ: | 1 stuks |
| Prijs: | $256~$800/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 stuks per maand |
Multifunktioneel 26GHz niet-contactvloeistofniveaumeter van 2,0 MPa voor condensatiegevoelige vloeistoffen en poeders van 40 m
Werkingsbeginsel van de multifunctieve 26 GHz-contakloze vloeistofniveaumeter
De radarpositie-antenne zendt een smalle microgolfpuls uit die via de antenne naar beneden wordt verzonden.het wordt weergegeven en weer ontvangen door het antennesysteemHet signaal wordt overgedragen aan het elektronische circuit en automatisch omgezet in een signaal op objectniveau (omdat pulsen zo snel reizen, is het niet mogelijk om een signaal op het niveau van het object te krijgen).de tijd die het duurt voordat een elektromagnetische golf haar doel bereikt en terug stuitert naar de ontvanger is bijna onmiddellijk).
Het meetpunt: draadbodemoppervlak of afdichtingsoppervlak van flens.
Opmerking: bij gebruik van de radarniveau-zender moet dehet hoogste niveau komt niet in het meetblinde gebied (gebied D in de figuur).
Multifunktioneel 26GHz niet-contact vloeistof niveaumeter Toepassingsgebieden
1Verscheidene vloeistoffen (sterke corrosie, lage dielektrische constante, roeren, stoom, kristallisatie, condensatie, slurry, hoge temperatuur en hoge druk, enz.)
2Alle soorten poeders (cementpoeders, kalkpoeders, vliegas, enz.)
3Verscheidene vaste stoffen (korrels, kiezels, ijzererts, kolen, enz.)
Technische parameters van de multifunktioneel 26 GHz-contakloze vloeistofniveaumeter
| Productmodel | NYRD-SD |
|
Typische toepassing |
Poeders, zeer corrosieve vloeistoffen, vloeistoffen die vatbaar zijn voor kristallisatie en condensatie, enz. |
|
Frequentie |
26 GHz |
|
Precisiteit |
± 3 mm |
|
Bereik |
40m |
|
Materiaal voor antennes |
PTFE (facultatief) |
| Antennetype |
Waterdruppel |
|
Echoprontering |
100 keer/s |
|
Procestemperatuur |
-40°C tot +260°C |
|
Procesdruk |
-0,1 tot en met 2,0 MPa |
|
Omgevingsvochtigheid |
0~90% |
|
Resolutie |
1 mm |
|
Procesverbinding |
draad, flenst, beugel (facultatief) |
|
Elektrische interface |
M20×1. 5, 1⁄2 " NPT |
|
Signaaluitgang |
4...20mA/RS485/Modbus... |
|
Voedingskracht |
24VDC; 220VAC (facultatief) |
|
Kracht |
3W |
|
Explosiebestendige kwaliteit |
ExiaIICT6 Ga (facultatief) |
|
Beschermingsklasse |
IP67 |
Opmerking: de producten kunnen worden aangepast aan de specifieke eisen van de gebruikers.

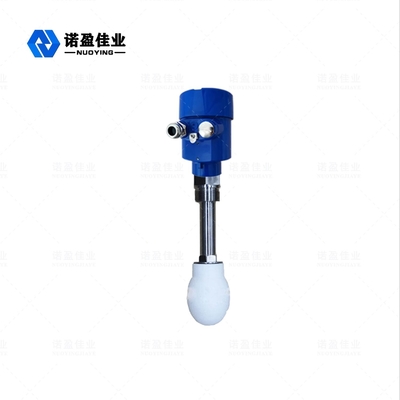

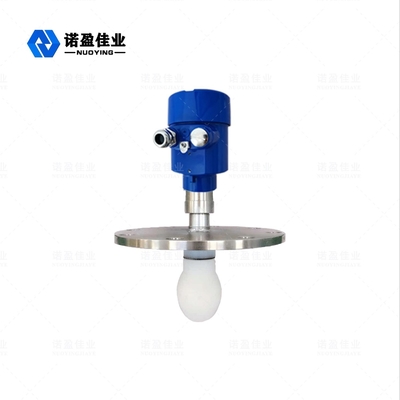

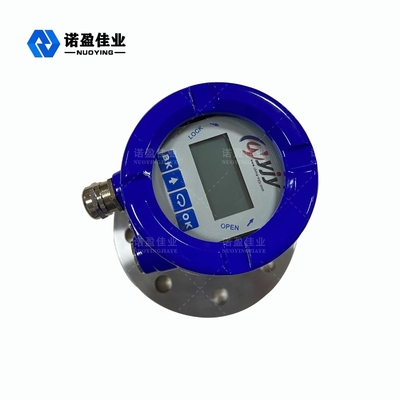

Multifunktioneel 26 GHz niet-contact Liquid Level Gauge Gerelateerde afbeeldingen
