NYRD-TJVerzender voor het radarniveau van 26 GHzProductbeschrijving

De NYRD-TJ Radar level transmitter is een 26 GHz hoogfrequente radar level meetinstrument met een maximale meetafstand van 40 meter.De antenne op radarniveau zendt een extreem smalle magnetische puls uit, die met de snelheid van het licht door de ruimte reist en het oppervlak van het te meten medium bereikt.Een deel van de energie wordt weergegeven en ontvangen door dezelfde antenne..

Het tijdsinterval tussen de uitgezonden en ontvangen pulsen is evenredig met de afstand van de antenne tot het oppervlak van het gemeten medium.Vanwege de extreem hoge snelheid van verspreiding van elektromagnetische golven, is het tijdsinterval tussen de verzonden en ontvangen pulsen zeer klein (nanoseconde niveau) en moeilijk te bepalen.De 26G HF-radarniveauzenders gebruiken een speciale correlatie-oplossingstechnologie om het tijdsinterval tussen de verzonden en ontvangen pulsen nauwkeurig te identificeren, waarmee de afstand van de antenne tot het oppervlak van het gemeten medium verder wordt berekend.

NYRD-TJ 26GHz radarniveau zender Design kenmerken

1Gemaakt van uiterst stabiele materialen.
2- Aanpassen van geavanceerde niet-contact meting.
3. Meet het niveau van vloeibare en vaste media.
4Het kan alle media met een dielectrische constante > 1 meten.8.
5Het maximale meetbereik is 40 meter.
6Het gebruik van twee-draad systeem en loop stroomvoorziening technologie, de stroomvoorziening spanning en het uitgangssignaal worden verzonden via een twee-kern kabel.
7. niet beïnvloed door lawaai, stoom, stof, vacuüm en andere werkomstandigheden.
8. Niet beïnvloed door veranderingen in gemiddelde dichtheid, viscositeit en temperatuur.

NYRD-TJ 26GHz radarniveau zender Installatievereisten

• De radarniveau-zender is geïnstalleerd op 1/4 of 1/6 van de diameter van de tank.①datum,②het centrum van de container of de symmetrieas.
• Het bovenste oppervlak van de kegelvormige tank kan in het midden van de bovenkant van de tank worden geplaatst om te zorgen voor de meting van de bodem van de kegel, zoals weergegeven in figuur 2.
• Wanneer er een stapel is, moet de antenne loodrecht op het oppervlak zijn uitgelijnd.de stapelhoek moet groot zijn om de hoek van de hoorn zo dicht mogelijk bij het materiaaloppervlak te houden, zoals weergegeven in figuur 3.
• De antenne moet in de tank worden geplaatst met een hoogte van ten minste 10 mm, zoals aangegeven op figuur 4.

Technische parameters van de NYRD-TJ 26GHz-radarniveauzender

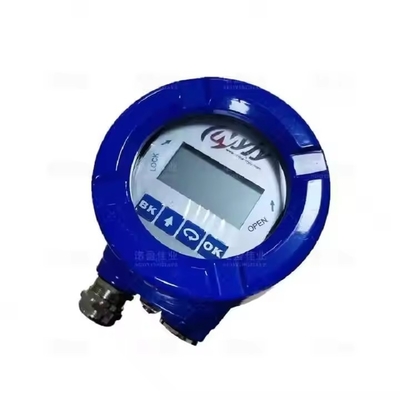

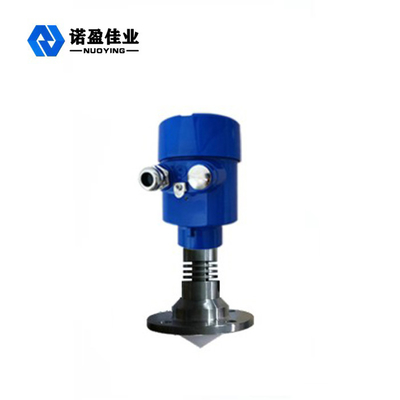

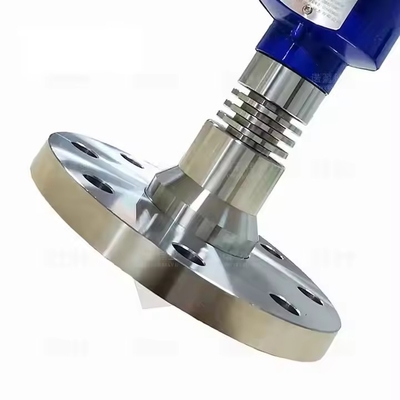

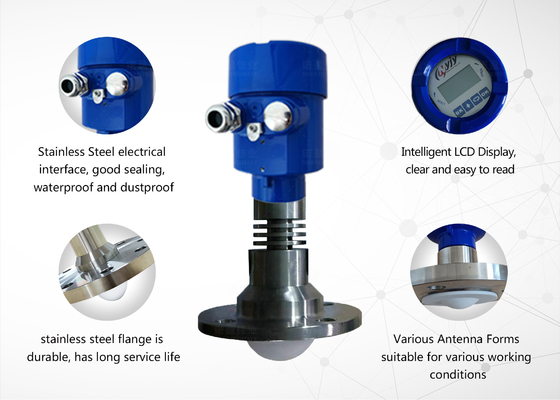

NYRD-TJ 26GHz radarniveau zender gerelateerd Foto's
