NYRD801 6.8GHz explosiebestendige digitale radarbevingszender RS485 radarbevingssensor voor opslagtanks met een bereik van 20 m

NYRD801 6.8GHz explosiebestendige digitale radarbevingszender RS485 radarbevingssensor voor opslagtanks met een bereik van 20 m

NYRD801 6.8GHz-radarniveau-zender Productbeschrijving

De NYRD801 Radar Level Transmitter is een 6,8 GHz hoogfrequente radarniveau meetinstrument met een maximale meetafstand van 20 meter.De radar zendt en ontvangt zeer korte magnetische pulsen met zeer lage energie via het antennesysteem.Dan kan de looptijd worden omgezet in een niveau signaal via een elektronisch onderdeelEen speciale tijdverlengingsmethode zorgt voor stabiele en nauwkeurige metingen in zeer korte tijd.

Zelfs als er een valse echo onder complexe werkomstandigheden is, kan de echo van het materiaalniveau nauwkeurig worden geanalyseerd met de nieuwste microprocessortechnologie en debuggingsoftware.

NYRD801 6.8GHz radarbevestigingsoperator

Invoer:

De antenne ontvangt de gereflecteerde micropuls en zendt deze door naar het elektronische circuit.De microprocessor verwerkt het signaal en identificeert de echo die wordt gegenereerd door de micro-impuls op het materiaaloppervlak. De correcte echo-signaalherkenning wordt door pulssoftware voltooid en de nauwkeurigheid kan millimeterniveau bereiken.D=C×T/2 ((C is de lichtsnelheid)

Aangezien de afstand E van de lege tank bekend is, is het materiaalniveau L: L=E-D.

Uitvoer:

Het wordt ingesteld door lege tankhoogte E (= nulpunt), volle tankhoogte F (= volle schaal) en enkele toepassingsparameters in te voeren.De toepassingsparameters zullen het instrument automatisch aanpassen aan de meetomgeving, overeenkomend met 4-20 mA.

NYRD801 6.8GHz Radar Level Transmitter Design Features

• De intelligente radarniveaumeter gebruikt geavanceerde microgolfverwerkingstechnologie en unieke echo-ontdekkings-echo-verwerkingstechnologie.Het product kan worden toegepast op verschillende complexe werkomstandigheden.

• De functie "valse echo learning" stelt het instrument in staat om de ware echo onder meerdere valse echo-omstandigheden nauwkeurig te identificeren, zodat nauwkeurige meetresultaten worden verkregen.

• Verschillende procesverbindingsmodussen en soorten detectiecomponenten kunnen worden aangepast aan de behoeften van de klant.

• Met een pulsmodus heeft het product een extreem laag emissievermogen en kan het worden geïnstalleerd in verschillende metalen en niet-metalen containers, zonder schade aan het menselijk lichaam en het milieu.

NYRD801 6.8GHz Radar Level Transmitter Toepassingsgebieden

1Energiecentrales: reservoirs, silo-pompen, stoomladders, asopslagplaatsen, olietankers, enz.

2Olieveld: Olieopslagtanks voor ruwe olie, tanks voor geraffineerde olieopslag, afzettingstanks, afvalwatertankjes, boormoddertanks, enz.

3Chemische: Destillatietoren voor ruwe olie, silo voor grondstoffen, intermediaire silo, reactietank, ammoniaktank, asfaltopslagtank, enz.

4Metallurgie: silo's voor grondstoffen, silo's voor hulpmiddelen, buffertanks voor elektrolytische cellen, enz.

5Waterbronnen: grachten, reservoirs, irrigatie van landbouwgrond, bewaking van het waterpeil van rivieren, waarschuwing voor overstromingen, stedelijke overstromingen, enz.

6Voedingsmiddelen: sapfabriek, melkfabriek, brewerijopslagtank, enz.

7- Farmaceutische produkten: Chinese farmaceutische opslagtanks, separatoren, fermentatietanks, enz.

8Waterbehandeling: Reservoirs, waterputten, waterzuiveringstanks, sedimentatietanks, diepe putten, drinkwaternetwerken, enz.

9Papier: opslagtoren, silo voor de opslag van chemische stoffen, enz.

10Andere: steengroeven, milieubescherming, scheepsbouw en andere industrieën.

NYRD801 Technische parameters van de zender op radarniveau 6,8 GHz

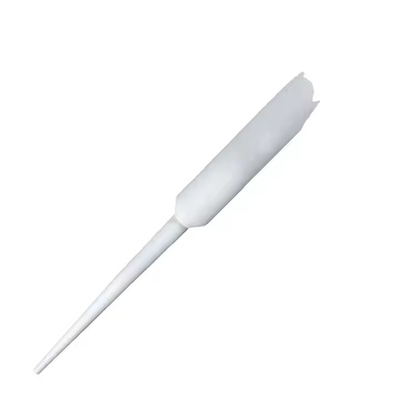

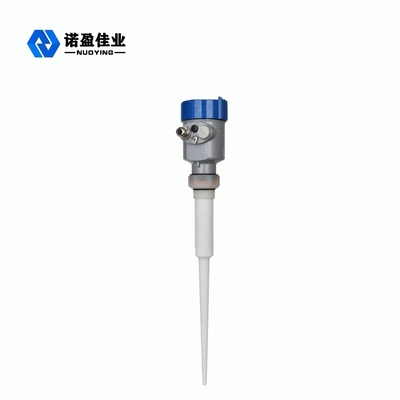

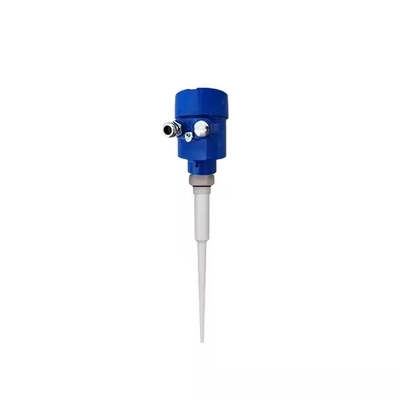

NYRD801 6.8GHz Radar Level Transmitter Gerelateerde afbeeldingen
