| Merknaam: | NUOYING |
| Modelnummer: | NYRD801 |
| MOQ: | 1 stuks |
| Prijs: | $209~$530/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 stuks per maand |
6.8GHz Liquid Radar Level Transmitter IP67 Smart Radar Level Sensor 4-20mA voor licht corrosieve vloeistoffen gemaakt in China
6Productbeschrijving van de zender voor radarbepaling van.8 GHz
De NYRD801 Radar Level Transmitter is een 6,8 GHz hoogfrequente radarniveau meetinstrument met een maximale meetafstand van 20 meter.De radar zendt en ontvangt zeer korte magnetische pulsen met zeer lage energie via het antennesysteem.Dan kan de looptijd worden omgezet in een niveau signaal via een elektronisch onderdeelEen speciale tijdverlengingsmethode zorgt voor stabiele en nauwkeurige metingen in zeer korte tijd.
Zelfs als er een valse echo onder complexe werkomstandigheden is, kan de echo van het materiaalniveau nauwkeurig worden geanalyseerd met de nieuwste microprocessortechnologie en debuggingsoftware.
6Werkingsbeginsel van de zender op radarbeeld van.8 GHz
Invoer:
De antenne ontvangt de gereflecteerde micropuls en zendt deze door naar het elektronische circuit.De microprocessor verwerkt het signaal en identificeert de echo die wordt gegenereerd door de micro-impuls op het materiaaloppervlak. De correcte echo-signaalherkenning wordt door pulssoftware voltooid en de nauwkeurigheid kan millimeterniveau bereiken.D=C×T/2 ((C is de lichtsnelheid)
Aangezien de afstand E van de lege tank bekend is, is het materiaalniveau L: L=E-D.
Uitvoer:
Het wordt ingesteld door lege tankhoogte E (= nulpunt), volle tankhoogte F (= volle schaal) en enkele toepassingsparameters in te voeren.De toepassingsparameters zullen het instrument automatisch aanpassen aan de meetomgeving, overeenkomend met 4-20 mA.
6Technische parameters van de zender voor radarbepaling van.8 GHz
| Productmodel | NYRD801 |
| Typische toepassing |
Lichtelijk corrosieve vloeistoffen, vloeistoffen met een eenvoudig proces |
| Materiaal voor antennes | PTFE |

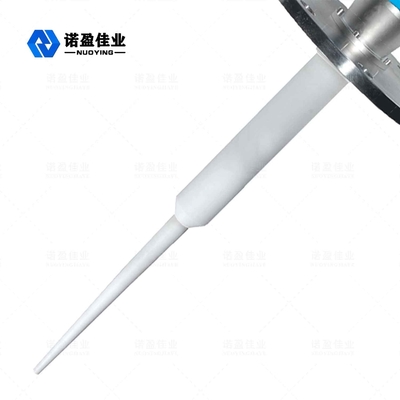

| Antennetype | Antenne van de staaf |
| Meetbereik | 20 m |
| Metingsnauwkeurigheid | ± 3 mm |
| Stroomvoorziening | 24VDC (twee draden) |
| Gemiddelde temperatuur | -40~+130°C |
| Procesverbinding | draad, flenst (facultatief) |
| Procesdruk | -0,1 tot en met 0,3 MPa |
| Beschermingsklasse | IP67 |
| Explosiebestendige kwaliteit | Exia II CT6 (facultatief) |
| Signaaluitgang | 4...20mA/HART/RS485/Modbus... |
| Elektrische interface | M20*1.5, 1⁄2 ′′NPT |
Opmerking: de producten kunnen worden aangepast aan de specifieke eisen van de gebruikers.

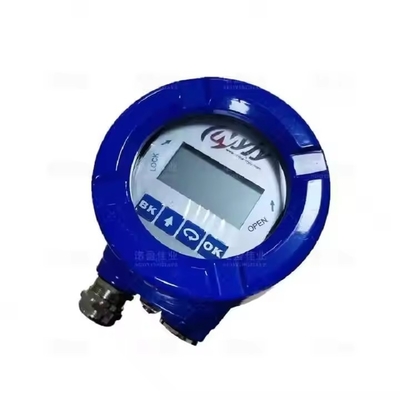

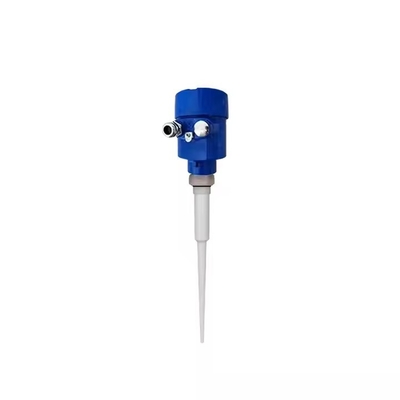

6.8GHz Radar Level Transmitter Gerelateerde afbeeldingen
