| Merknaam: | NUOYING |
| Modelnummer: | NYRD801 |
| MOQ: | 1 stuks |
| Prijs: | $219~$529/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 stuks per maand |
NYRD801 Niet-contact 20m Radar Level Gauge Draad 6,8GHz Hart Level Sensor Radar Level Measurement of Various Liquids
NYRD801 Werkbeginsel van de radarbeeldmeter
Invoer:
De antenne ontvangt de gereflecteerde micropuls en zendt deze door naar het elektronische circuit.De microprocessor verwerkt het signaal en identificeert de echo die wordt gegenereerd door de micro-impuls op het materiaaloppervlak. De correcte echo-signaalherkenning wordt door pulssoftware voltooid en de nauwkeurigheid kan millimeterniveau bereiken.D=C×T/2 ((C is de lichtsnelheid)
Aangezien de afstand E van de lege tank bekend is, is het materiaalniveau L: L=E-D.
Uitvoer:
Het wordt ingesteld door lege tankhoogte E (= nulpunt), volle tankhoogte F (= volle schaal) en enkele toepassingsparameters in te voeren.De toepassingsparameters zullen het instrument automatisch aanpassen aan de meetomgeving, overeenkomend met 4-20 mA.
NYRD801 Radar Level Gauge Ontwerpkenmerken
De intelligente radarniveaumeter gebruikt geavanceerde microgolfverwerkingstechnologie en unieke echo-ontdekkings-echo-verwerkingstechnologie.Het product kan worden toegepast op verschillende complexe werkomstandigheden.
De functie "valse echo learning" stelt het instrument in staat om de ware echo onder meerdere valse echo-omstandigheden nauwkeurig te identificeren, zodat nauwkeurige meetresultaten worden verkregen.
NYRD801 Technische parameters van de radarbeeldmeter
| Productmodel | NYRD801 |
| Typische toepassing |
Lichtelijk corrosieve vloeistoffen, vloeistoffen met een eenvoudig proces |
| Materiaal voor antennes | PTFE |
| Antennetype | Antenne van de staaf |
| Meetbereik | 20 m |
| Metingsnauwkeurigheid | ± 3 mm |
| Stroomvoorziening | 24VDC (twee draden) |
| Gemiddelde temperatuur | -40~+130°C |
| Procesverbinding | draad, flenst (facultatief) |
| Procesdruk | -0,1 tot en met 0,3 MPa |
| Beschermingsklasse | IP67 |
| Explosiebestendige kwaliteit | Exia II CT6 (facultatief) |
| Signaaluitgang | 4...20mA/HART/RS485/Modbus... |
| Elektrische interface | M20*1.5, 1⁄2 ′′NPT |
Opmerking: de producten kunnen worden aangepast aan de specifieke eisen van de gebruikers.

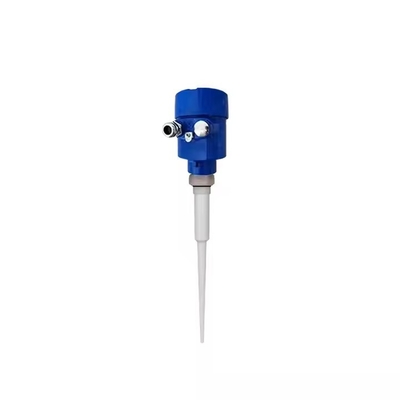

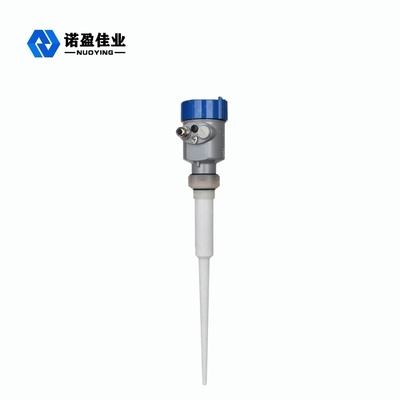

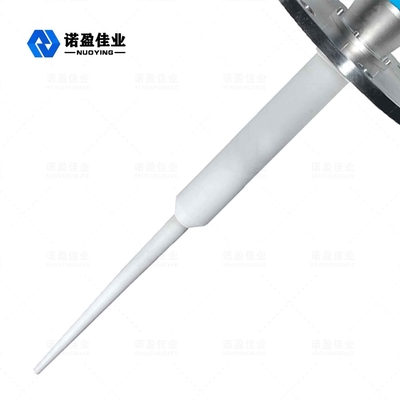

NYRD801 Radar Level Gauge Gerelateerde afbeeldingen
