| Merknaam: | NUOYING |
| Modelnummer: | NYRD802 |
| MOQ: | 1 stuks |
| Prijs: | $209~$559/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 stuks per maand |
NYRD802 6.8GHz Smart Radar Level Transmitter Hoogwaardige Radar Level Sensor voor corrosieve vloeistoffen met 20m bereik en CE
NYRD802 6.8GHz radarbevestigingsprincipe
Invoer:
De antenne ontvangt de gereflecteerde micropuls en zendt deze door naar het elektronische circuit.De microprocessor verwerkt het signaal en identificeert de echo die wordt gegenereerd door de micro-impuls op het materiaaloppervlak. De correcte echo-signaalherkenning wordt door pulssoftware voltooid en de nauwkeurigheid kan millimeterniveau bereiken.D=C×T/2 ((C is de lichtsnelheid)
Aangezien de afstand E van de lege tank bekend is, is het materiaalniveau L: L=E-D.
Uitvoer:
Het wordt ingesteld door lege tankhoogte E (= nulpunt), volle tankhoogte F (= volle schaal) en enkele toepassingsparameters in te voeren.De toepassingsparameters zullen het instrument automatisch aanpassen aan de meetomgeving, overeenkomend met 4-20 mA.
NYRD802 6.8GHz Radar Level Transmitter Toepassingsgebieden
1Energiecentrales: reservoirs, silo-pompen, stoomladders, asopslagplaatsen, olietankers, enz.
2Olieveld: Olieopslagtanks voor ruwe olie, tanks voor geraffineerde olieopslag, afzettingstanks, afvalwatertankjes, boormoddertanks, enz.
3Chemische: Destillatietoren voor ruwe olie, silo voor grondstoffen, intermediaire silo, reactietank, ammoniaktank, asfaltopslagtank, enz.
4Metallurgie: silo's voor grondstoffen, silo's voor hulpmiddelen, buffertanks voor elektrolytische cellen, enz.
5Waterbronnen: grachten, reservoirs, irrigatie van landbouwgrond, bewaking van het waterpeil van rivieren, waarschuwing voor overstromingen, stedelijke overstromingen, enz.
NYRD802 Technische parameters van de zender op radarniveau 6,8 GHz
| Productmodel | NYRD802 |
| Typische toepassing |
Corrosieve vloeistoffen |
| Materiaal voor antennes | PTFE |
| Antennetype | Antenne van de staaf |
| Meetbereik | 20 m |
| Metingsnauwkeurigheid | ± 3 mm |
| Stroomvoorziening | 24VDC (twee draden) |
| Gemiddelde temperatuur | -40°C tot +150°C |
| Procesverbinding | Flanke |
| Procesdruk | -0,1 tot en met 2,0 MPa |
| Beschermingsklasse | IP67 |
| Explosiebestendige kwaliteit | Exia II CT6 (facultatief) |
| Signaaluitgang | 4...20mA/HART/RS485/Modbus... |
| Elektrische interface | M20*1.5, 1⁄2 ′′NPT |
Opmerking: de producten kunnen worden aangepast aan de specifieke eisen van de gebruikers.

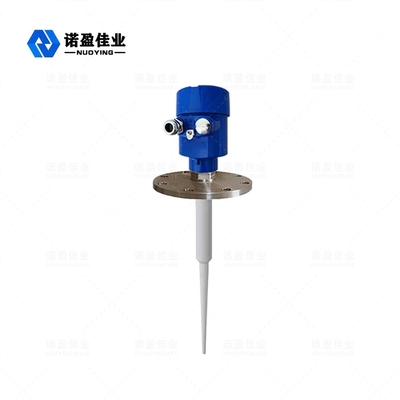

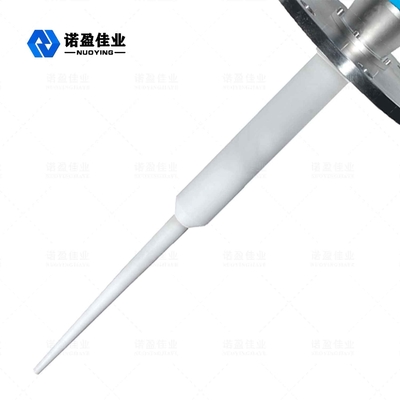

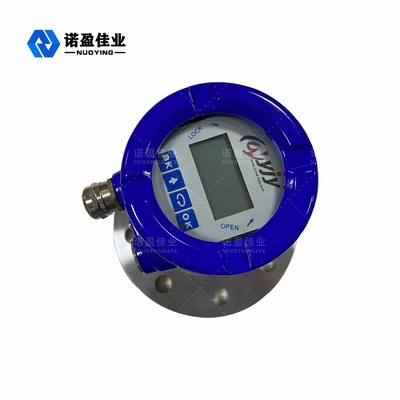

NYRD802 6.8GHz Radar Level Transmitter Gerelateerde afbeeldingen
