| Merknaam: | NUOYING |
| Modelnummer: | NYRD803 |
| MOQ: | 1 stuks |
| Prijs: | $359~$599/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 stuks per maand |
NYRD803 Hoge nauwkeurigheid 0-35m Radarniveau Gauge Hoorn Type 6.8GHz 4-20mA Radarniveau Transmitter voor ongeregelde vloeistoffen
NYRD803 Werkingsbeginsel van de zender op radarevel
Invoer:
De antenne ontvangt de gereflecteerde micropuls en zendt deze door naar het elektronische circuit.De microprocessor verwerkt het signaal en identificeert de echo die wordt gegenereerd door de micro-impuls op het materiaaloppervlak. De correcte echo-signaalherkenning wordt door pulssoftware voltooid en de nauwkeurigheid kan millimeterniveau bereiken.D=C×T/2 ((C is de lichtsnelheid)
Aangezien de afstand E van de lege tank bekend is, is het materiaalniveau L: L=E-D.
Uitvoer:
Het wordt ingesteld door lege tankhoogte E (= nulpunt), volle tankhoogte F (= volle schaal) en enkele toepassingsparameters in te voeren.De toepassingsparameters zullen het instrument automatisch aanpassen aan de meetomgeving, overeenkomend met 4-20 mA.
NYRD803 Radar Level Transmitter Design Features
Verschillende procesverbindingsmodussen en soorten detectiecomponenten kunnen worden aangepast aan de behoeften van de klant.
Met een pulsmodus heeft het product een extreem laag emissievermogen en kan het worden geïnstalleerd in verschillende metalen en niet-metalen containers, zonder schade aan het menselijk lichaam en het milieu.
NYRD803 Technische parameters van de zender op radarniveau
| Productmodel | NYRD803 |
| Typische toepassing |
Onroerend vloeistoffen |
| Materiaal voor antennes | 304 |
| Antennetype | Hoornantenne |
| Meetbereik | 35 m |
| Metingsnauwkeurigheid | ± 3 mm |
| Stroomvoorziening | 24VDC (twee draden) |
| Gemiddelde temperatuur | -40~+130°C |
| Procesverbinding | draad, flenst (facultatief) |
| Procesdruk | -0,1 tot en met 4,0 MPa |
| Beschermingsklasse | IP67 |
| Explosiebestendige kwaliteit | Exia II CT6 (facultatief) |
| Signaaluitgang | 4...20mA/HART/RS485/Modbus... |
| Elektrische interface | M20*1.5, 1⁄2 ′′NPT |
Opmerking: de producten kunnen worden aangepast aan de specifieke eisen van de gebruikers.

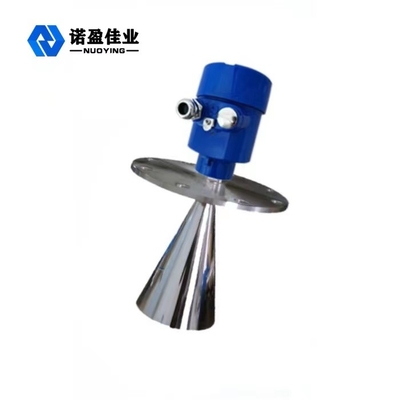

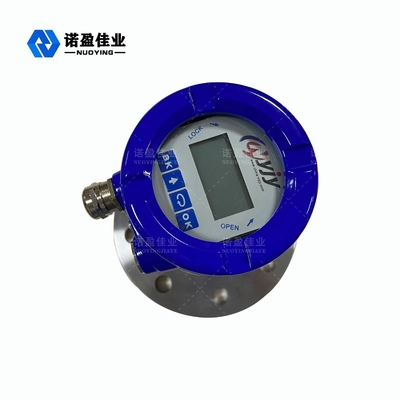

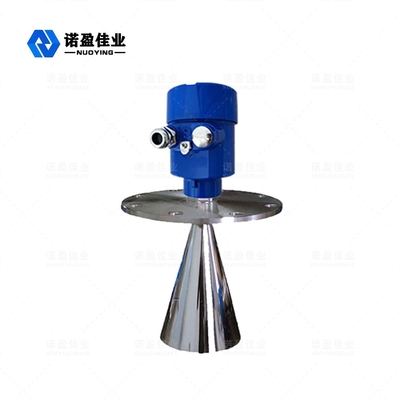

NYRD803 6.8GHz Radar Level Transmitter Gerelateerde afbeeldingen
