| Merknaam: | NUOYING |
| Modelnummer: | NYRD804 |
| MOQ: | 1 stuks |
| Prijs: | $309~$569/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 stuks per maand |
6.8GHz ontploffingsvrije 4-20mA radar niveau sensor/zender met 35m bereik om vast materiaal en graan magazijn te meten
6Werkingsbeginsel van de zender op radarbeeld van.8 GHz
Invoer:
De antenne ontvangt de gereflecteerde micropuls en zendt deze door naar het elektronische circuit.De microprocessor verwerkt het signaal en identificeert de echo die wordt gegenereerd door de micro-impuls op het materiaaloppervlak. De correcte echo-signaalherkenning wordt door pulssoftware voltooid en de nauwkeurigheid kan millimeterniveau bereiken.D=C×T/2 ((C is de lichtsnelheid)
Aangezien de afstand E van de lege tank bekend is, is het materiaalniveau L: L=E-D.
Uitvoer:
Het wordt ingesteld door lege tankhoogte E (= nulpunt), volle tankhoogte F (= volle schaal) en enkele toepassingsparameters in te voeren.De toepassingsparameters zullen het instrument automatisch aanpassen aan de meetomgeving, overeenkomend met 4-20 mA.
6.8GHz-radarniveau zender toepassingsgebieden
1Voedingsmiddelen: sapfabriek, melkfabriek, brewerijopslagtank, enz.
2- Farmaceutische produkten: Chinese farmaceutische opslagtanks, separatoren, fermentatietanks, enz.
3Waterbehandeling: Reservoirs, waterputten, waterzuiveringstanks, sedimentatietanks, diepe putten, drinkwaternetwerken, enz.
4Papier: opslagtoren, silo voor de opslag van chemische stoffen, enz.
5Andere: steengroeven, milieubescherming, scheepsbouw en andere industrieën.
6Technische parameters van de zender voor radarbepaling van.8 GHz
| Productmodel | NYRD804 |
| Typische toepassing |
Vaste stoffen, poeders en korrels |
| Materiaal voor antennes | 304 |
| Antennetype | Hoornantenne |
| Meetbereik | 35 m |
| Metingsnauwkeurigheid | ± 3 mm |
| Stroomvoorziening | 24VDC (twee draden) |
| Gemiddelde temperatuur | -40~+130°C |
| Procesverbinding | Draaibare flenster (optioneel) |
| Procesdruk | -0,1 tot en met 4,0 MPa |
| Beschermingsklasse | IP67 |
| Explosiebestendige kwaliteit | Exia II CT6 (facultatief) |
| Signaaluitgang | 4...20mA/HART/RS485/Modbus... |
| Elektrische interface | M20*1.5, 1⁄2 ′′NPT |
Opmerking: de producten kunnen worden aangepast aan de specifieke eisen van de gebruikers.

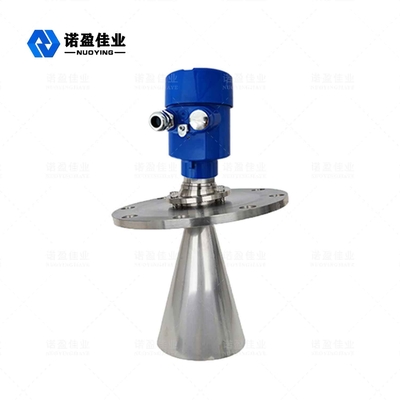

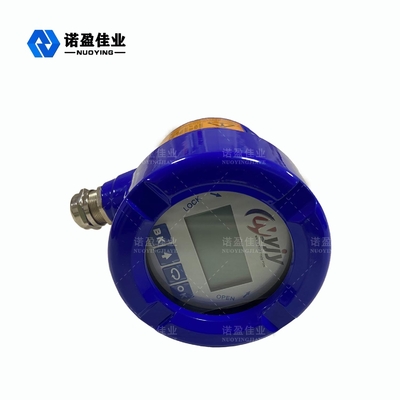

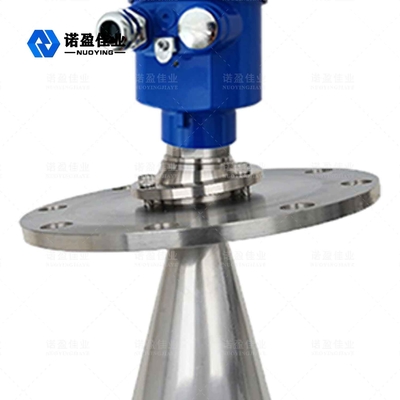

6.8GHz Radar Level Transmitter Gerelateerde afbeeldingen
