| Merknaam: | NUOYING |
| Modelnummer: | NYRD701 |
| MOQ: | 1 pc |
| Prijs: | $310~$375/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 stuks per maand |
Industriële geleide golf radar niveau sensor met 4-20mA RS485 uitgang PTFE kabel type radar niveau zender
Industriële geleide golfradar niveausensorWerkingsbeginsel
De hoogfrequente microgolfpuls die door de geleide golfradar wordt gestuurd, verspreidt zich langs het detectiecomponent (staalkabel of staalstaaf).een plotselinge verandering in de dielectrische constante veroorzaakt reflectieHet tijdsinterval tussen de overgedragen en de gereflecteerde puls is evenredig aan de afstand van het gemeten medium.
Invoer:
De geleide golf radar is een meetinstrument gebaseerd op het principe van tijdreizen.en de bedrijfsduur kan worden omgezet in een niveau signaal door middel van elektronische componentenDe sonde zendt hoogfrequente pulsen uit en verspreidt zich langs de kabel of staaf.zij worden door de ontvanger in het instrument weergegeven en ontvangen;, en het afstandssignaal wordt omgezet in het niveau-signaal.
Het gereflecteerde pulssignaal wordt langs de kabel- of staafsonde naar het elektronische circuit van het instrument verzonden.De microprocessor verwerkt het signaal en herkent de echo die wordt gegenereerd door de microgolfpuls op het materiaaloppervlakDe correcte identificatie van het echosignaal wordt door de pulssoftware voltooid.D=C×T/2 (waar C de lichtsnelheid is)Aangezien de afstand E van de lege tank bekend is, is het niveau: L=E-D
Uitvoer:
Door de lege tankhoogte E ((= nul), de volle tankhoogte F ((= volledige bereik) en enkele toepassingsparameters in te voeren, zullen de toepassingsparameters de meter automatisch aanpassen aan de meetomgeving,overeenkomend met een uitgang van 4-20 mA.
Industriële geleide golfradar niveausensor Ontwerpkenmerken
◎ COntact meting met hoge nauwkeurigheid voor nauwkeurigere resultaten
◎ NHet is niet mogelijk om de aanwezigheid van een ander product te controleren.
◎ Geschikt voor verschillende complexe werkomstandigheden en toepassingen, zoals hoge temperatuur, hoge druk,media vanlage dielectrische constante, enz.
◎ Kan worden geïnstalleerd in verschillende metalen en niet-metalen containers, zonder schade aan het menselijk lichaam en het milieu.
Industriële geleide golfradar niveausensor Technische parameters
| Productmodel | NYRD701 |
| Typische toepassing |
Sterk corrosieve vloeistoffen |
| Materiaal voor antennes | 304 |
| Antennetype | Zwakke kabelantenne |
| Meetbereik | 30 m |
| Metingsnauwkeurigheid | ± 1 mm |
| Stroomvoorziening | 24VDC (twee- of vierdraad)) |
| Gemiddelde temperatuur | -40~+130°C, -40~+250°C |
| Procesverbinding | draad, flenst (facultatief) |
| Procesdruk | -0,1 tot en met 4,0 MPa |
| Beschermingsklasse | IP67 |
| Explosiebestendige kwaliteit | Exia II CT6 (facultatief) |
| Signaaluitgang | 4...20mA/HART/RS485/Modbus... |
| Elektrische interface | M20*1.5, 1⁄2 ′′NPT |
Opmerking: de producten kunnen worden aangepast aan de specifieke eisen van de gebruikers.

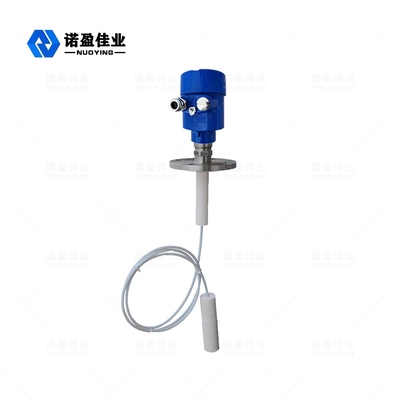

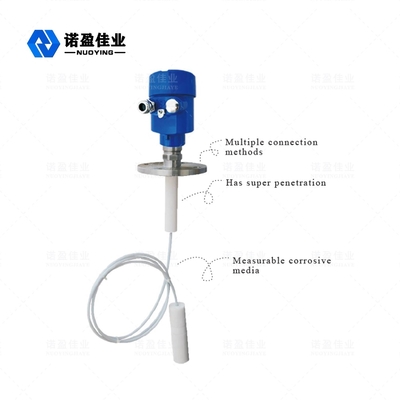

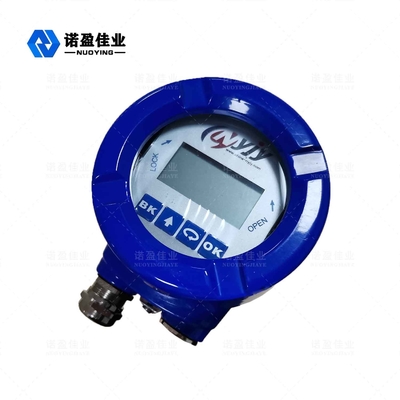

Industriële geleide golfradar niveausensorGerelateerde foto's
