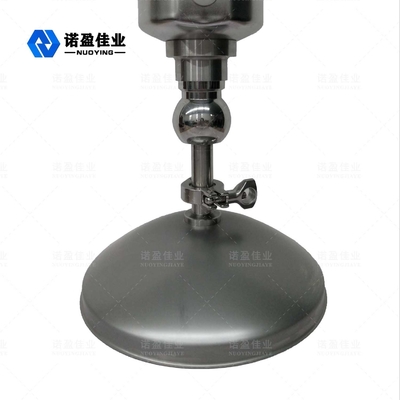

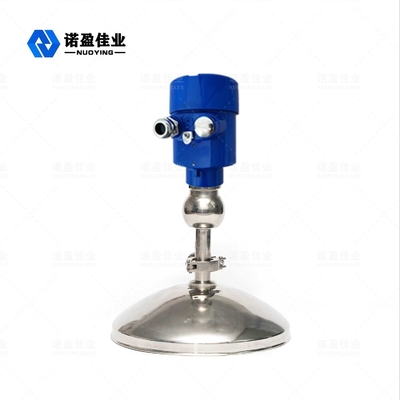

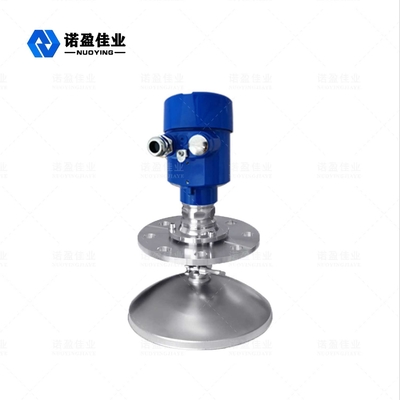

De NYRD80X-serie sensor is een 26 GHz hoogfrequente radarniveau meetinstrument met een maximale meetafstand van 80 m. De antenne is verder geoptimaliseerd.en de nieuwe snelle microprocessor kan hogere snelheid signaal analyse en verwerking uit te voeren, waardoor het instrument kan worden gebruikt in reactieketel, vaste container en sommige complexe meetomstandigheden.
26 GHz NYRD810 Radarniveaumeter Werkingsbeginsel
De radarpositie-antenne zendt een smalle microgolfpuls uit die via de antenne naar beneden wordt verzonden.Wanneer de golf het oppervlak van het gemeten medium raakt, wordt deze weergegeven en opnieuw ontvangen door het antennesysteem.wordt overgedragen aan het elektronische circuitonderdeel en automatisch omgezet in een signaal op objectniveau (omdat pulsen zo snel reizen,de tijd die het duurt voordat een elektromagnetische golf haar doel bereikt en terug stuitert naar de ontvanger is bijna onmiddellijk).
Het meetpunt: spiraalvormig bodemoppervlak of afdichtingsoppervlak van de flens.
Bij het gebruik van radarniveau-timing moet ervoor worden gezorgd dat het hoogste materiaalniveau niet in het meetblinde gebied kan komen.
Productparameters
Typische toepassing
Sterk stof, groot vaste stof
Materiaal voor antennes
PTFE
Meetbereik
20 m
Procesverbinding
draad, flenst (facultatief)
Procestemperatuur
-40~+130°C
Procesdruk
-0,1 tot en met 0,3 MPa
Stroomvoorziening
24VDC
Precisiteit
< 0,1%F.S.
Beschermingsniveau
IP67
Afmetingen van de shellstructuur van de radarniveaumeter (eenheid: mm)

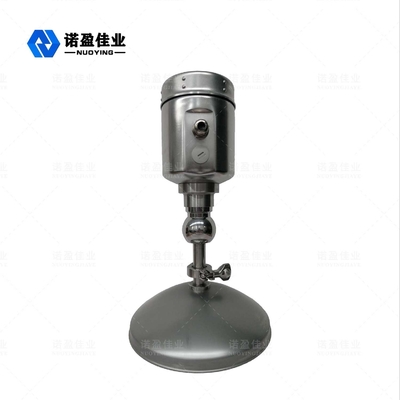

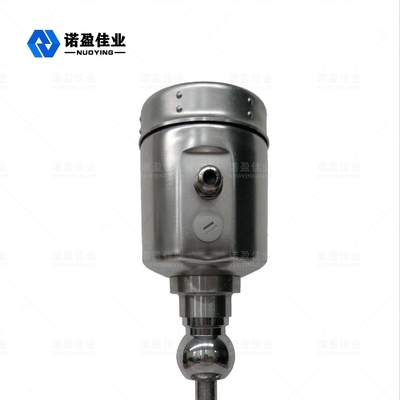

Er zijn twee soorten radarbevolgemeters: Eén is de gegoten aluminium shell en de andere is een roestvrijstalen behuizing.Aangepast ontwerp kan worden gemaakt volgens aan de eisen van de klant en de toestand van de locatie.
