De radarniveaumeter NYRD80X-serie sensor is een 26 GHz hoogfrequente radarniveau meetinstrument met een maximale meetafstand van 80 m.De radar object positionering antenne zendt een smalle magnetische puls die wordt verzonden naar beneden door de antenneNadat de pulsgolf het oppervlak van het gemeten medium heeft aangeraakt, wordt deze weergegeven en opnieuw ontvangen door het antennesysteem.Het signaal wordt overgebracht naar het elektronische circuit en automatisch omgezet in signaal op het niveau van het object (Omdat pulsen zo snel reizenDe tijd die een elektromagnetische golf nodig heeft om zijn doel te bereiken en terug te springen naar de ontvanger is bijnaonmiddellijk).
Het meetpunt: spiraalvormige bodemoppervlakte of afdichtingsoppervlakte van de flens.
Productparameters

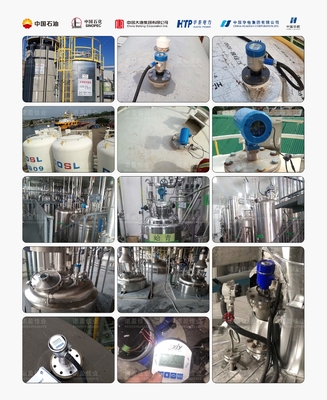

Typische toepassing

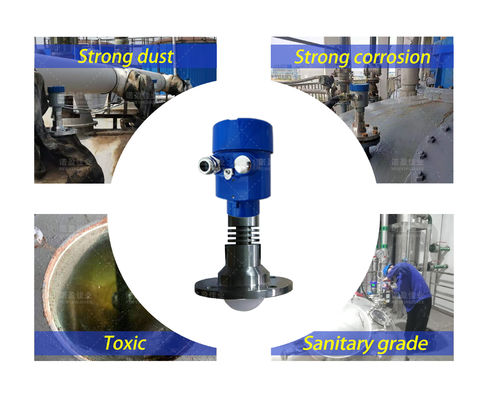

Gemakkelijk te kristalliseren, dauwcondensatie, giftig, sterke corrosie
Antenne materiaal
Lensantenne, 316L+PTFE (optioneel)
Meetbereik
40m
Metingsnauwkeurigheid
0.05%-0.1%F.S.
Stroomvoorziening
24VDC ((Twee lijnen, vier lijnen)
Gemiddelde temperatuur
-40~+120°C,-40~+260°C
Procesverbinding
Flanke, beugel (optioneel)
Procesdruk
-0,1 tot en met 2,0 MPa
Afmetingen van de shellstructuur van de radarniveaumeter (eenheid: mm)

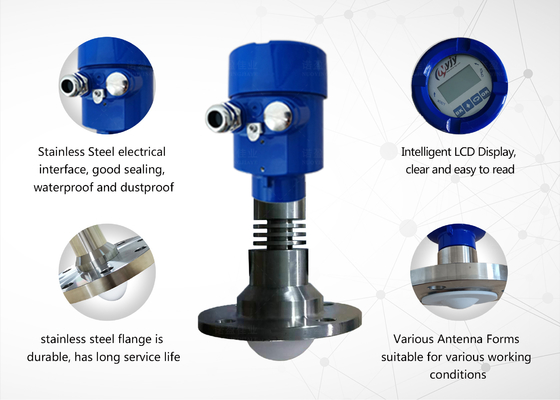

Er zijn twee soorten radarbevolgemeters: Eén is de gegoten aluminium shell en de andere is een roestvrijstalen behuizing.Aangepast ontwerp kan worden gemaakt volgens aan de eisen van de klant en de toestand van de locatie.
