Productdetails:
|
| Het meten van waaier: | 120m | Het overbrengen van frequentie: | 76GHz~81GHz, de frequentiebreedte 5GHz van het FMaftasten |
|---|---|---|---|
| Antennevorm: | lensantenne, anticorrosieve lensantenne | Procesverbinding: | Schroefdraad, (facultatieve) Flens, Van een flens voorzien |
| Metingsnauwkeurigheid: | 0.05%~0.1%F.S | Werkende Temperatuur: | -40~130℃, - 40~250℃ |
| Signaaloutput: | 4-20mA, 4-20mA/HART (Twee wire/FOUR-draad) | Voeding: | 24VDC, 220VAC |
| Hoog licht: | IP65 80 Ghz radarniveauzender,continue frequentieradarniveauzender,vloeibare niveaumeter 20m 40m |
||

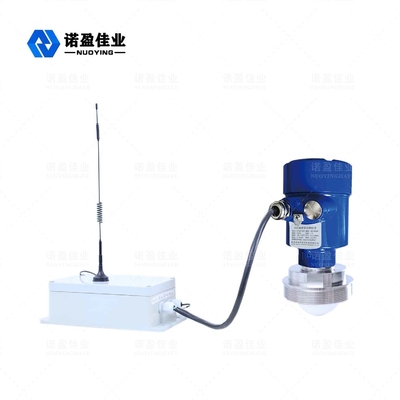

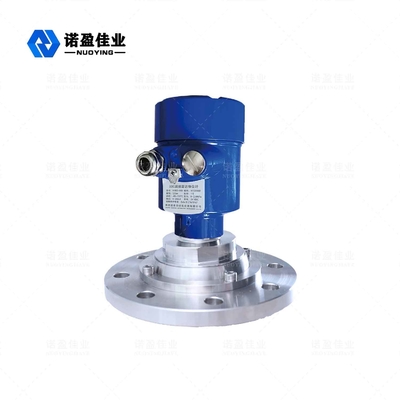

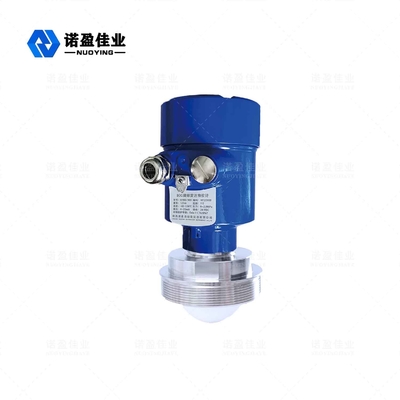

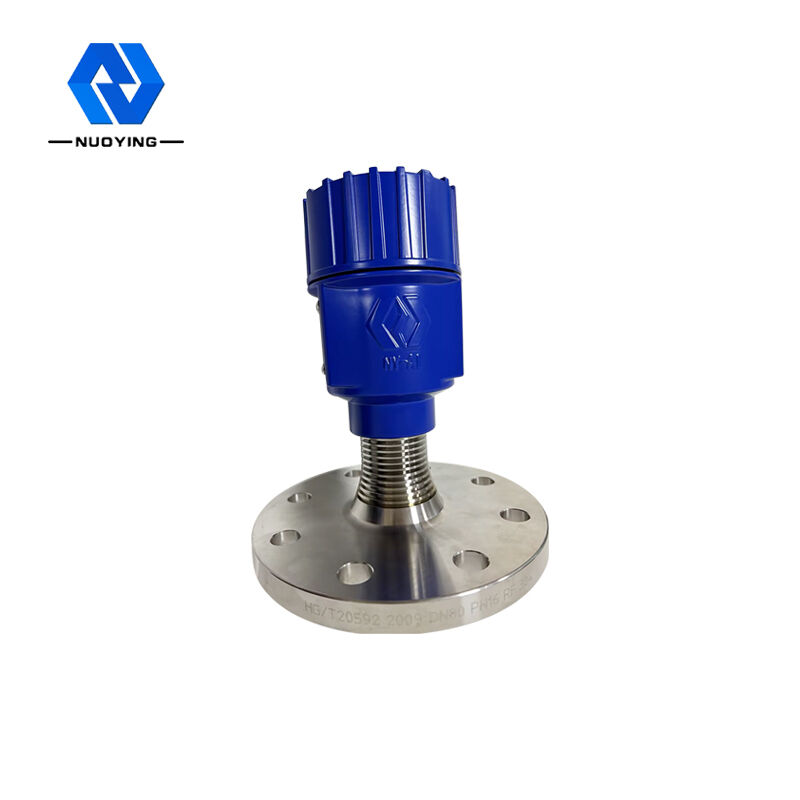

80 GHz continue frequentiemodulatie golfradar niveaumeter, meetbereik: 0 ~ 20 m, 0 ~ 40 m, 0 ~ 80 m, vloeibare niveaumeter
80GHz continue frequentiemodulatie Golf Radar Niveau Meter
Wat is een millimetergolf elektromagnetische golf;meestal wordt het 30-300GHz-frequentiedomein (golflengte 1-10 mm) elektromagnetische golf millimetergolf genoemd, die zich in het overlappende golflengtebereik van magnetron en ver-infraroodgolf bevindt, dus het heeft de kenmerken
van beide spectrum.De 76-81GHz-band van dit product is het gebied met de minste kennis en toepassingsontwikkeling van mensen tot nu toe.
Radar Niveau MeterTechnische parameter
| Zendfrequentie: | 76GHz (81GHz, FM-scanfrequentiebreedte 5GHz) |

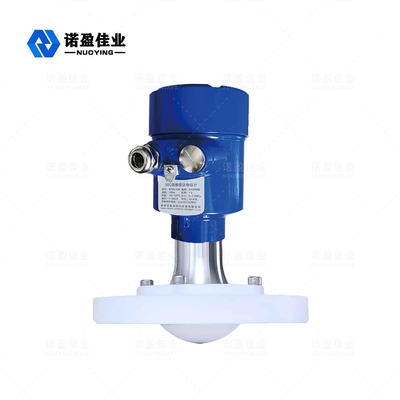

| Antenne vorm | lensantenne, anticorrosieve lensantenne |
| Antenne materiaal: | PTFE, 304+PTFE |
| Meetbereik | 0,08~120m |
| Meetnauwkeurigheid | 0,05%～0,1%FS |
| Stroomvoorziening | 24VDC, 220VAC |
| Signaaluitgang: | 4...20mA/HART/RS485/Modbus... |
| Procestemperatuur: | -40～+130℃, -40～+260℃ (≥260℃ kan worden aangepast) |
| Procesdruk | -0.1～4.0MPa |
| Procesverbinding | Draad, Beugel, Flens, Sanitaire klem (optioneel) |
| Beschermingsniveau | IP65, IP67, IP68 (optioneel) |
| Explosieveilige kwaliteit | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!
Radar Niveau MeterBediening Beginsel
FM-golf FMCW-radarproducten (ook wel millimetergolfradars genoemd), omdat ze millimetergolfbanden met een hogere frequentie gebruiken dan Ku-bandradars, zijn ze belangrijk bij doeldetectie op afstand en sterke rook- en stofomgevingen, zoals beeldvorming over lange afstand en multi spectrale beeldvorming.Toepassing, en kan kleinere doelen detecteren dan microgolfradar en nauwkeurigere positionering bereiken, met hogere resolutie en sterkere vertrouwelijkheid.
Radar Niveau MeterOntwerpkenmerken
◎ Zeer goede transiënte prestaties: op basis van zelfontwikkelde CMOS millimetergolf radiofrequentiechip, realiseert het een strakkere radiofrequentie-architectuur en een hogere signaal-ruisverhouding.
◎ 5GHz werkbandbreedte, zodat het product een hogere meetresolutie en meetnauwkeurigheid heeft.
◎ Coherentie: dipooloscillatie aangedreven door droge stroom of niet-lineair verschilfrequentie-effect van coherente laserpuls;
◎ Lage energie: de fotonenergie van de millimetergolf is slechts enkele milli-elektronvolt en er zal geen röntgenionisatie en schade aan de te detecteren stof zijn, dus het is niet gemakkelijk om de te detecteren stof te beschadigen.
◎Sterke doordringbaarheid: het heeft een sterk doordringend vermogen voor niet-polaire materialen.Veel niet-metalen niet-polaire materialen hebben minder absorptie van stralen in deze band, zodat ze kunnen worden gebruikt om de interne structuur van materialen te detecteren.Keramiek/karton/kunststof producten/schuim zijn bijvoorbeeld transparant voor elektromagnetische straling in deze band en kunnen ook worden gebruikt voor het bewaken van de veiligheid van luchthavens/stations, zoals het detecteren van machines/explosieven en drugs, of voor het detecteren van laslassen op printplaten.
◎ Gemakkelijk geabsorbeerd door polaire moleculen;deze band heeft minder verstrooiing in niet-uniforme materialen en kan het waterdampgehalte detecteren en meten.Het is ook mogelijk om de materiaalsamenstelling te bestuderen of kwaliteitscontrole uit te voeren door hun karakteristieke spectrum te analyseren.
◎ Groot bereik en klein blind gebied.Het maximale bereik kan 120 m bereiken en de blinde zone kan 8 cm bereiken.
◎ Kleine stralingshoek en kleine antennegrootte maken het eenvoudig te installeren.Het wordt minder beïnvloed door de grootte van het tanklichaam en de interferentie van obstakels.
◎De golflengte is korter en heeft betere reflectie-eigenschappen op het vaste oppervlak, dus er is geen speciale universele flens nodig om te richten.
◎ Ondersteuning op afstand debuggen en upgrade op afstand om het onderhoudswerk van on-site personeel te vergemakkelijken.
Als een 80GHz-bandradar die wordt gebruikt bij industriële metingen, heeft deze zeer nauwkeurige, contactloze niveau- en vloeistofniveaumeting.Het heeft de onvergelijkbare voordelen van andere gewone microgolfpulsradars en geleide golfradars.De extreem smalle bundel en het doordringende vermogen zijn effectiever.
Aanpassen aan ultra-complexe werkomstandigheden zonder afbreuk te doen aan de meetprestaties.
