Productdetails:
|
Toepassing: | Temperatuur, druk, en lichtjes corrosieve vloeistof | Metingswaaier: | 30m |
---|---|---|---|
Antennemateriaal: | 316L | Nauwkeurigheid: | ±3 mm |
Middelgrote Temperatuur: | -40C-250℃ | Procesdruk: | -0.1 〜 4.OMPa |
Voeding: | 24VDC (twee lijnen, vier lijnen) | Procesverbinding: | Steun, Flens |

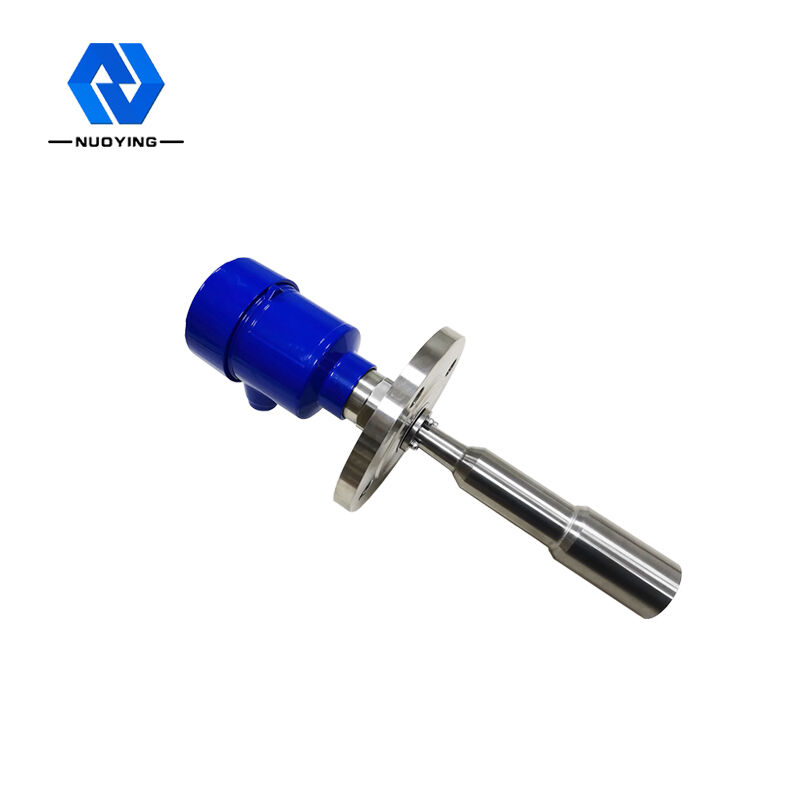

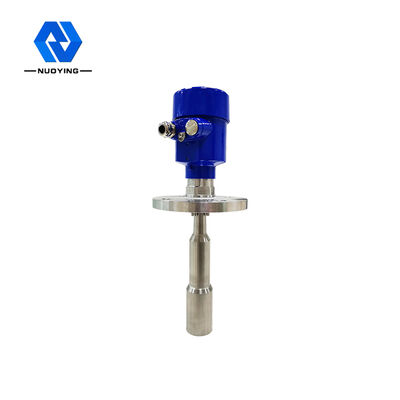

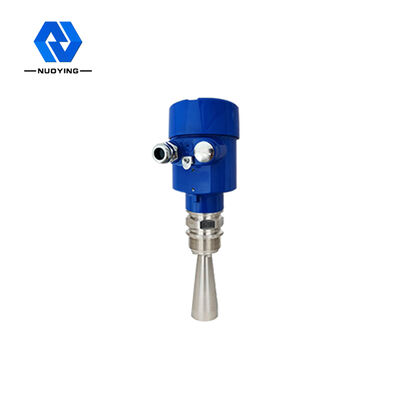

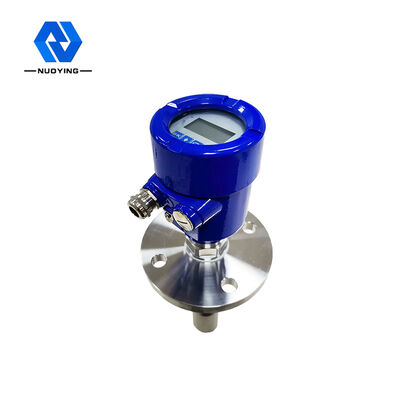

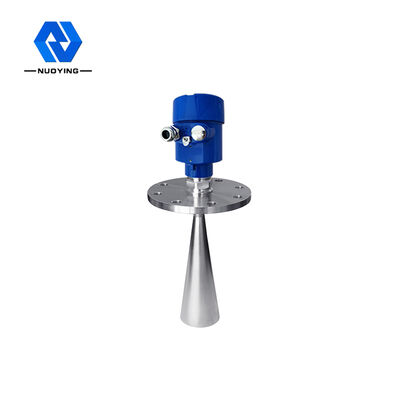

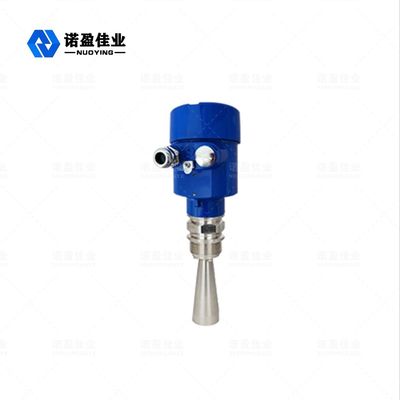

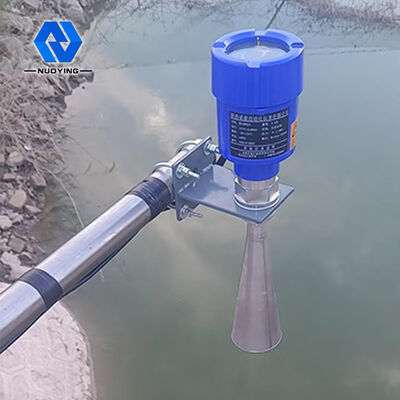

26GHz NYRD-806 radarniveauzender
Zender op radarniveauProduct Introductie
De radar niveaumeter NYR D80X serie sensor is een 26Hz hoogfrequent radar niveau meetinstrument met een maximale meetafstand van 80 meter.De antenne is verder geoptimaliseerd en de nieuwe snelle microprocessor kan signaalanalyses met een hogere snelheid uitvoeren, zodat het instrument kan worden gebruikt voor complexe meetomstandigheden zoals een reactieketel, opslag van vaste stoffen.
Zender op radarniveauTechnische parameters
Model | NYRD-806 |
Sollicitatie | Temperatuur, druk en licht corrosieve vloeistof |
Meetbereik | 30m |
Antenne materiaal: | 316L |
Nauwkeurigheid | ±3 mm |
Gemiddelde temperatuur | 40C—250℃ |
Procesdruk | 0,1 〜4.OMPa |
Stroomvoorziening | 24VDC (twee lijnen, vier lijnen) |
Procesverbinding | Ondersteuning, flens |
Beschermingsgraad: | IP67 |
Frequentiebereik | 26GHz |
Explosieveilige kwaliteit | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
Signaaluitgang: | 4... 20mA/HART (twee / vier) RS485/Modbus... |
acteursnummer | Procestemperatuur: |
NYRD | 1 -40 〜+100°C |
Product Model | 2 -40 〜+130°C |
805 bereik 10m | 3 -40 〜+250°C |
806 bereik30m | 4 -40 〜+400°C |
807 bereik20m | Y Speciaal aangepast type |
808 bereik70m | Procesdruk |
809 bereik35m | 1 -0.1 〜+0.3MPa |
810 bereik80m | 2 -0.1 〜+2.0MPa |
-86 bereik20m | 3 -0.1~+4.0MPa |
-87 bereik35m | Y Speciaal aangepast type |
-SL bereik30m,80m | Afdichting |
-PB bereik40m | Y Viton |
-SD bereik 40m | K Kalrez |
-TJ bereik 40m | Y Speciaal aangepast type |
Antenne/Grootte/Materiaal | Shell materiaal/bescherming |
A Beslagantenne / verzegelde hoorn / PTFE | Een aluminium/IP67 |
B Trompetantenne / 46mm / 316L | D Aluminium (dubbele kamer) /IP67 S SS 304/IP68 |
C Trompetantenne / 76mm / 316L | Y Speciaal aangepast type |
D Trompetantenne / 96mm / 316L | Explosieveilige kwaliteit |
E Trompetantenne 121mm/316L | P Standaard |
F Kantelantenne / 242mm 316L | L Exia IICT6 |
P Platte antenne / PTFE | G Exd[ia] IICT6 |
S Druppelantenne / PTFE | Y Speciaal aangepast type |
R Staafantenne / verzegelde hoorn / PFA | Elektrische interface |
Y Speciaal aangepast type | M M20X1.5 |
Proces controle | N 1/2〃NPT |
A Draadverbinding: G1%A | Y Speciaal aangepast type |
B Flensaansluiting: DN50 | Weergave |
C Flensaansluiting: DN80 | Een riem |
D Flensaansluiting: DN100 | X zonder |
E Flensaansluiting: DN 150 | Belde (Eenheid: cm) |
F Universele flensaansluiting | x |
G Kleminstallatie | |
H Stent Installatie | |
Y Speciaal aangepast type | |
Uitgangs-/voedingsvermogen | |
2 4~20mA/24VDC tweedraads | |
3 4~20mA/24VDC/Hart tweedraads | |
4 4〜20mA/220VAC/Hart vierdraads | |
5 RS485/Modbus |
Let op: maatwerk op aanvraag
Zender op radarniveauOperatie principe
De antenne op radarniveau zendt een smalle microgolfpuls uit en zendt deze door de antenne naar beneden.Nadat de puls het oppervlak van het te meten medium raakt, wordt het teruggekaatst en weer geaccepteerd door het antennesysteem, waarbij het signaal naar het elektronische circuitdeel automatisch wordt omgezet in een objectpositiesignaal (omdat de pulsvoortplantingssnelheid extreem snel is, de tijd die elektromagnetische golven nodig hebben om het doel te bereiken en terug te reflecteren naar de ontvanger is bijna onmiddellijk.) Meetbasisoppervlak: schroefdraadbodem of flensafdekking
Opmerking: gebruik de timing van radarobjecten om ervoor te zorgen dat het hoogste niveau het blinde gebied van de meting niet kan betreden (gebied D in afbeelding)
Zender op radarniveauOntwerpkenmerken:
