Productdetails:
|
| Nominale diameter: | 15~800mm | De waaier van het stroomtarief: | 0.5-10m/s |
|---|---|---|---|
| Nauwkeurigheid: | ±0.5%R, ±1%R (onder DN200) | Signaaloutput: | 4-20mA, |
| Omringende vochtigheid: | 5%~95% | Beschermingsrang: | IP65, kan het tot IP67 worden aangepast |
| Hoog licht: | 4Mpa elektromagnetische stroomzender,elektromagnetische stroomzender 15 mm,magnetische stroomindicator 800 mm |
||

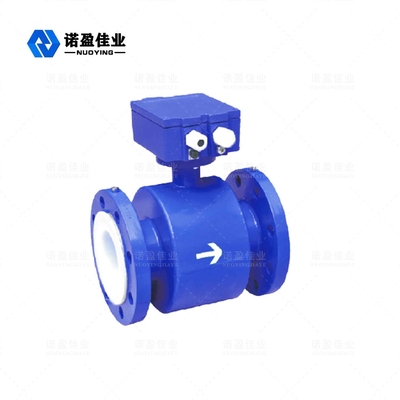

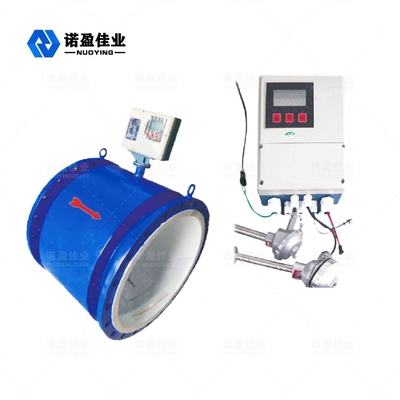

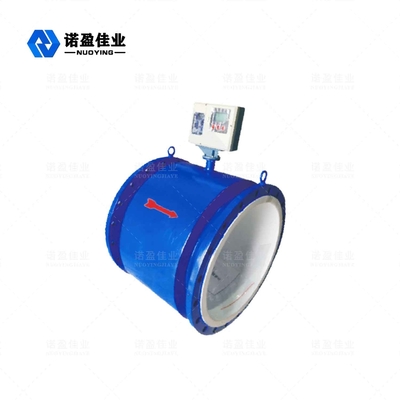

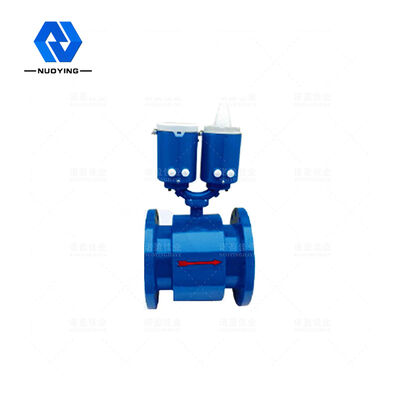

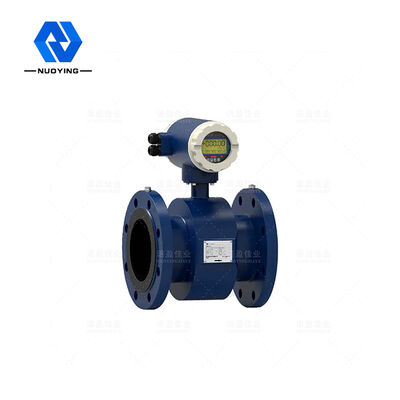

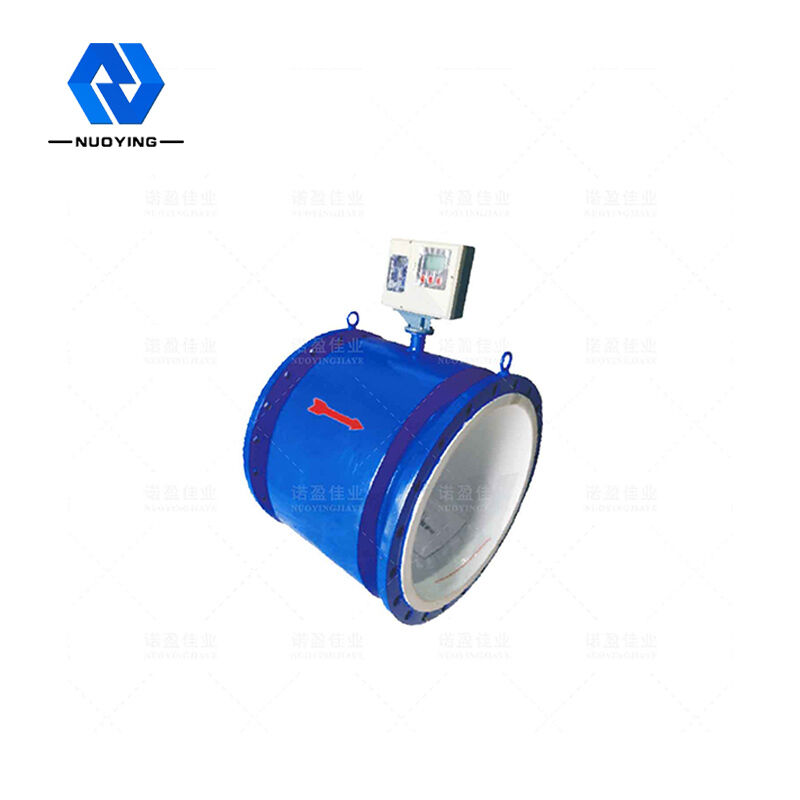

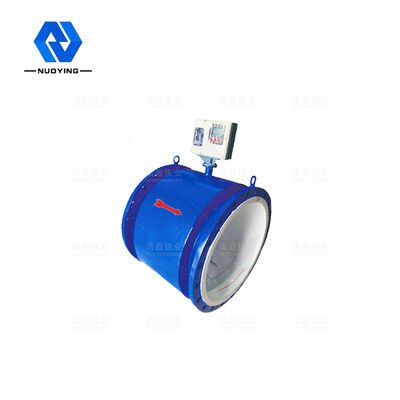

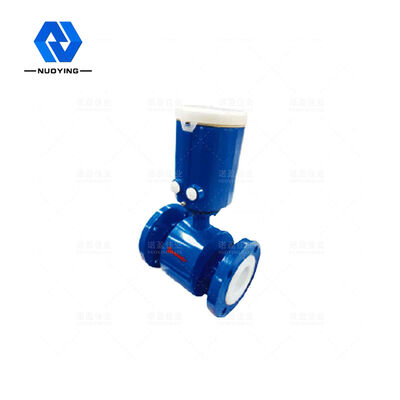

NYLL-CH elektromagnetische warmtemeterR
de NYLL-CH-serie elektromagnetische thermische energiemeter is een meetmeter voor het meten van de warmte die vrijkomt door de warmtevloeistof geladen in een warmteoverdrachtssysteem. Het maakt gebruik van een hoge precisie, hoge betrouwbaarheid van de elektromagnetische stromingsmeter als stromingsmeting, met behulp van een hoge precisie , hoge stabiliteit van de platina thermische weerstand om de temperatuurmeting uit te voeren, zodat de thermische energiemeter zeer uitstekende meetprestaties heeft. Het kan op grote schaal worden gebruikt bij het meten van civiele woonwijken, kantoorgebouwen, ondernemingen en instellingen voor centrale verwarming, verwarming, airconditioning en andere warmte.
NYLL-CH elektromagnetische warmtemeterRTechnisch Parameters:
|
Standaard Nominale diameter Stroomsnelheidsbereik: Nauwkeurigheid Gemiddelde geleidbaarheid |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0,5－10m/s ±0,5%R, ±1%R (onder DN200) De theoretische waarde ≥5uS/cm, de werkelijke gebruikswaarde ≥30uS/cm. |
|||
| Nominale druk | Standaard 1.0MPa | Optioneel 1,6 MPa | Optioneel 2,5 MPa | Optioneel 4.0MPa |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Omgevingstemperatuur |
Sensor Geïntegreerd type: |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
|
Hoogste gemiddelde temperatuur- |
Geïntegreerd type: | +80℃ | ||
|
Apart type: |
Neopreen voering (CR) | +80℃ | ||
| Siliconenrubber (FVMQ) | -20-+250℃ | |||
|
PTFE (PFA) PTFE-voering (F4) Polyfluorethyleen propyleen voering (F46) |
+80℃或+120℃ | |||
|
Uitgangssignaal Grootte kabelpoort Voedingsspanning Stroomverbruik Communicatiemodus: Materiaal signaalelektrode en aardelektrode Vorm elektrode Nummer elektroden Aansluitflens Aansluitflens |
4 -20mA;puls / frequentie 2kHz (standaard), SKHz (Max): M20*1.5 (standaard nylon waterdichte verbinding, optionele explosieveilige metalen verbinding) 110/220VAC (100-240VAC), 50Hz/60Hz； 24VDC ±10% ≤20W RS-485, ondersteuning standaard MODBUS - RTU-protocol, HART-protocol, GPRS Roestvrij staal 316L, Hastelloy C, Hastelloy B, titanium, tantaal, platina Inter ingevoegd type, buitenste ingevoegde type elektroden moeten worden aangepast; Standaard 3-4 elektroden (2 meetelektroden, 十aardelektroden), geconfigureerd per kaliber In overeenstemming met de nationale norm GB9119 (kan worden aangepast aan de gebruikersvereisten) In overeenstemming met de nationale norm GB9119 (kan worden aangepast aan de gebruikersvereisten) |
|||
| Materiaal aardingsring | Roestvast staal, molybdeenhoudend roestvast staal | |||
| DN15-DN450 | RVS lCr18Ni9Ti (normaal austenitisch RVS SUS321) | |||
| Materiaal behuizing | Standaard koolstofstaal, roestvrij staal moet worden aangepast; | |||
| Beschermingsgraad: | Apart type IP68, IP65 | |||
| Geïntegreerd type IP65 | ||||
NYLL-CH elektromagnetische warmtemeterR Ontwerpkenmerken
◎PT1000 thermische weerstand wordt gebruikt voor temperatuurmeting en elektromagnetische flowmeter voor flowmeting, met hoge meetnauwkeurigheid, stabiel en betrouwbaar en uitstekende prestaties.
◎ Meetleiding heeft geen weerstandsdelen, geen drukschade, niet beïnvloed door slechte waterkwaliteit.
◎ Het gemeten debietbereik is breed en het debiet kan worden ingesteld van 0,5 m/s tot 10 m/s.
◎ Groot LCD-scherm met achtergrondverlichting in alle Chinese talen, duidelijk leesbaar in sterk licht en zonder licht.
◎ Het heeft de gelijktijdige weergavefunctie van cumulatieve warmtesnelheid, cumulatieve stroomsnelheid, onmiddellijke warmtesnelheid, onmiddellijke stroomsnelheid, waterinlaattemperatuur, waterafvoertemperatuur en andere gegevens.
◎ Thermische enthalpie-warmtecorrectiemethode met willekeurige temperatuurverandering wordt toegepast om nauwkeurige meting bij verschillende watertemperaturen te garanderen.
◎ Met MODBUS, HART, GPRS, PROFIBUS digitale communicatie-uitgang, handig voor communicatie op afstand. Wachtwoordbeveiligingsfunctie, u kunt de werkparameters niet wijzigen zonder een wachtwoord.
