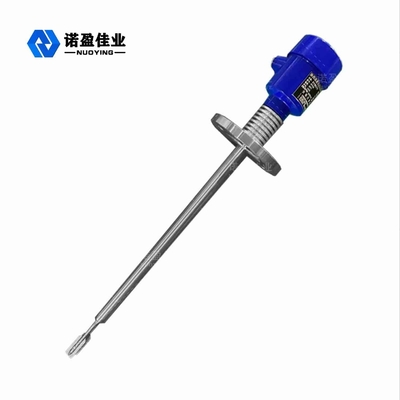

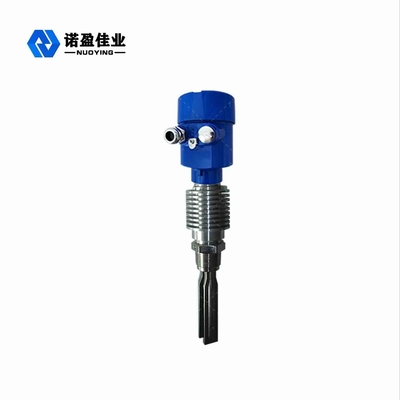

IP67 Stemvorkniveauzender SPDT Hoge temperatuurmeting

Stemvork niveauschakelaar

NYYCUK stemvork niveauschakelaar is een nieuw type niveauschakelaar.Het is geschikt voor bijna alle vloeibare media, maar ook voor het meten van vrij stromende vaste poeders of korrels met gemiddelde dichtheid.Omdat de niveauschakelaar van de stemvork in principe geen bewegende delen heeft, is de mechanische slijtage relatief laag, dus heeft hij geen onderhoud en afstelling nodig en is hij eenvoudig en gemakkelijk te gebruiken.

Bovendien gebruikt de niveauschakelaar buitenlandse nieuwe technologie en originele geïmporteerde chips, wat de voordelen heeft van een lange levensduur, stabiele prestaties, veiligheid en betrouwbaarheid en een sterk aanpassingsvermogen (verschillende elektrische parameters en dichtheid van het gemeten medium hebben geen invloed op de meting) , Geen aanpassing (geen aanpassing ter plaatse vereist, ongeacht welk medium wordt gemeten) en onderhoudsvrij, het wordt veel gebruikt bij de procescontrole van materiaalniveau in de metallurgie, bouwmaterialen, chemische industrie, lichte industrie, graan en andere industrieën .

Stemvork Niveauschakelaar VloeistofTechnische parameter

Stemvork niveauschakelaarInstallatieRuitrustingen

• Het instrument wordt over het algemeen verticaal geïnstalleerd met het vorkuiteinde naar beneden, horizontaal of naar beneden hellend met het vorkuiteinde (wanneer het materiaal een sterke hechting heeft, wordt aanbevolen om het verticaal te installeren met het vorkuiteinde naar beneden).
• Het instrument mag niet naar boven worden geïnstalleerd, dat wil zeggen de installatiemethode met het vorkuiteinde naar boven.
• Verticale of schuine installatie wordt aanbevolen wanneer het materiaal wordt gemengd met klonten of harde deeltjes.
• Het wordt aanbevolen om de kalibratiegevoeligheid te testen met een klein monster van het medium voordat u het op de apparatuur installeert.Bijvoorbeeld: dompel de meter onder in een medium gevuld venster om de betrouwbaarheid van de schakelaar te controleren.
• De eigenlijke installatie wordt over het algemeen onderverdeeld in topinstallatie (hoog niveau bewaking van het medium), zijwandinstallatie (hoog of laag niveau bewaking van het medium) en pijpleiding installatie (luchtstroombewaking van de materiaalpomp).

Stemvork niveauschakelaarElektrische verbindingen

De bedrading van de NYYCUK stemvorkniveauschakelaar wordt getoond in de afbeelding.nr. 1 en nr. 2 van de instrumentterminal zijn AC220V AC-voeding, nr. 3 is de aarde, nr. 4 en nr. 5 zijn DC24V DC-voeding), nr. 6, nr. 7, nr. 8, Nr. 9, nr. 10, nr. 11 zijn relaisuitgangen.

Wanneer de selectielimietselectie zich in de L-status bevindt:

De contacten 6, 7, 9 en 10 van het relais zijn normaal gesloten en de contacten 7, 8, 10 en 11 zijn normaal open.Het rode lampje brandt, wat aangeeft dat de stemvork in trillende staat is.Wanneer het materiaal de stekker raakt, stopt de stekker met trillen en het groene lampje brandt, het relais Omdraaien, normaal open contacten 7, 8, 10, 11 zijn gesloten en normaal gesloten contacten 6, 7, 9, 10 zijn losgekoppeld , wat aangeeft dat de stemvork zich in een gestopte trillingstoestand bevindt.
