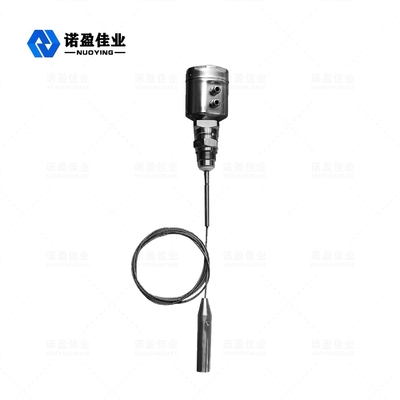

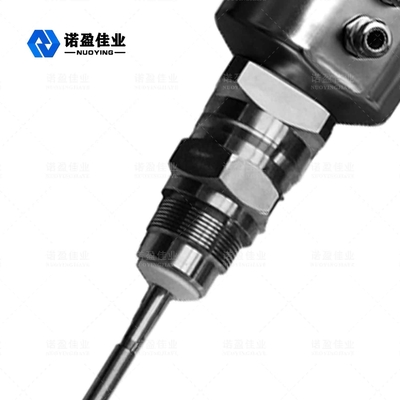

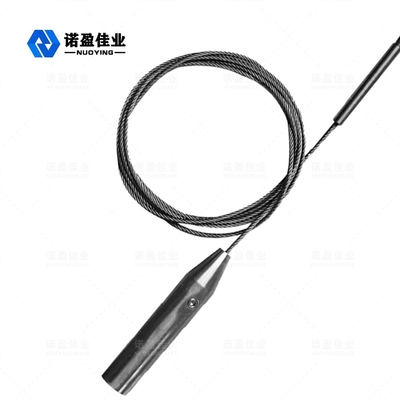

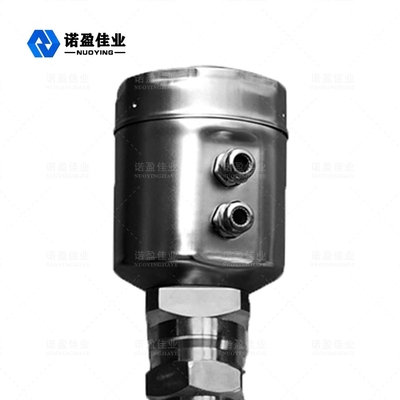

IP67 GWR radarniveauzender 316L roestvrijstalen geleide radarniveausensor


NYRD701 (roestvrij staal) 1,8 GHz geleide golf Radar Niveau Meter


Technische voordelen van geleide golfradar-niveaumeter: radarniveaumeter voor continue niveaumeting van vloeistoffen, deeltjes en slurry.De meting van de radarniveaumeter wordt niet beïnvloed door gemiddelde verandering, temperatuurverandering, inert gas en stoom, stof, schuim, enz. De nauwkeurigheid van de radarniveaumeter is 1 mm, het bereik is 30 meter, de hoge temperatuur van 250 graden, 40 kg hoge druk, de radar niveaumeter is geschikt voor de explosiegevaarlijke omgeving.

Geleide golfradar niveaumeter is een soort niveaumeter gebaseerd op het TDR-principe.De elektromagnetische puls van de niveaumeter reist met de lichtsnelheid langs de kabel of sonde.Een deel van de puls van de niveaumeter wordt gereflecteerd om een ​​echo te vormen en keert langs dezelfde weg terug naar de pulszender.De afstand tussen de zender en het oppervlak van het gemeten medium is evenredig met de voortplantingstijd van de puls in die tijdsperiode en de hoogte van het vloeistofniveau wordt berekend.


Radar Niveau MeterTechnische parameter



ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!


Radar Niveau MeterBediening Beginsel

Guided Wave Radar is het soort meetinstrument dat gebaseerd is op het principe van tijdreizen.De radargolf reist met de snelheid van het licht en de looptijd ervan kan door de elektronische componenten worden omgezet in een niveausignaal.De sonde zendt hoogfrequente pulsen uit die zich langs de kabel verspreiden, en de pulsen worden teruggekaatst wanneer ze het materiaaloppervlak tegenkomen en ontvangen door de ontvanger in de meter.Het afstandssignaal wordt dan omgezet in het niveausignaal.



Invoer

Het gereflecteerde pulssignaal wordt langs de kabel teruggeleid naar het elektronische circuit van de meter, en de microprocessor verwerkt dit signaal om de echo te identificeren die wordt geproduceerd door de microgolfpulsen aan het materiaaloppervlak.De herkenning van het juiste echosignaal gebeurt door de intelligente software.De afstand D tot het materiaaloppervlak is evenredig met de tijdreis T van de puls:

D=C×T/2

waarbij C de lichtsnelheid is

Aangezien de afstand E van de lege tank bekend is, is het niveau L:

L=ED


Uitgang:

Stel dienovereenkomstig in op de lege tankhoogte E (= het nulpunt), de volle tankhoogte F (= de volledige schaal) en enkele toepassingsparameters.De toepassingsparameters zorgen ervoor dat het instrument zich automatisch aanpast aan de meetomgeving, wat overeenkomt met de output van 4 ~ 20mA.

Radar Niveau MeterOntwerpkenmerken

• Elk medium met een diëlektrische constante groter dan of gelijk aan 1,4 kan worden gemeten.
• Over het algemeen gebruikt voor het meten van viscositeit ≤ 500CST en niet gemakkelijk om zelfklevend medium te produceren.
• Het maximale bereik van de radar van het paaltype kan 6 meter bereiken.
• Sterke remming van stoom en schuim, de meting wordt niet beïnvloed.
• Voor vloeibare materialen met een kleine diëlektrische constante kan een dubbele sondestaaf worden gebruikt voor de meting om een ​​goede nauwkeurige meetnauwkeurigheid te garanderen.


Radar Niveau MeterMeetafstand:

De volgende tabel geeft de relatie weer tussen de verschillende categorieën van het gemeten medium en de meetafstand.
