Productdetails:
|
| Het meten van waaier: | 30m | Antennetype: | type op hoge temperatuur |
|---|---|---|---|
| gevalmateriaal: | roestvrijstalen kast | Procesverbinding: | Schroefdraad, (facultatieve) Flens, |
| Frequentie: | 100MHZ-1.8GHZ | Werkende Temperatuur: | -40~250℃ |
| Signaaloutput: | 4-20mA, 4-20mA/HART (Twee wire/FOUR-draad) | Procesdruk: | -0.1-4MPa, -1~40BAR |
| Hoog licht: | 22.5mA Guided Wave Radar Level Transmitter,1.8GHz Water Level Sensor Radar,1.8GHz Druk Type Level Transmitter |
||

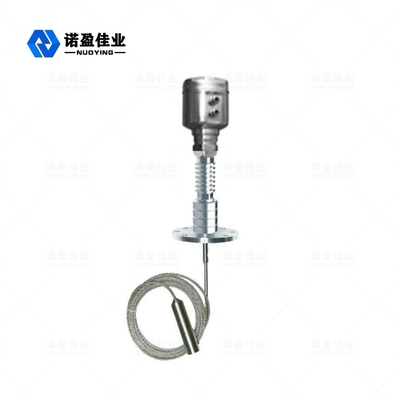

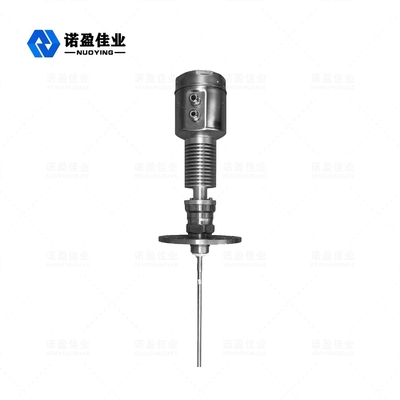

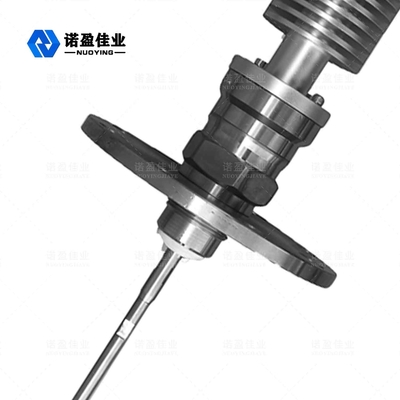

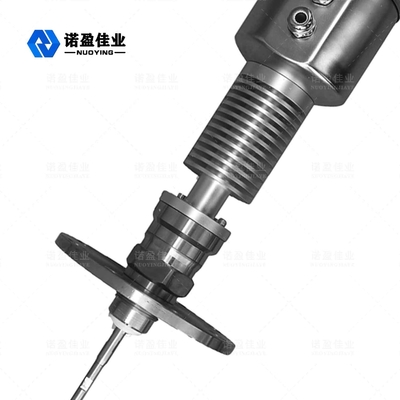

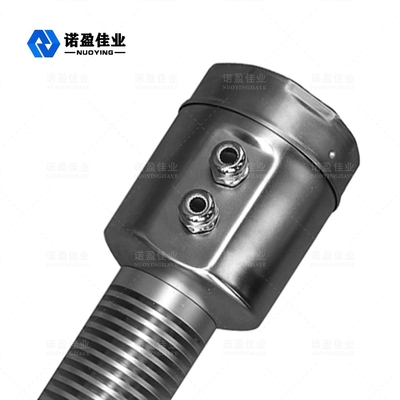

NYRD705 (roestvrij staal) 1,8 GHz geleide golf Radar Niveau Meter
NYRD705 Roestvrij staal Hoge temperatuur en druk type 1,8 GHz Guided Wave Radar Level Meter Level Transmitter:
De geleide golfradarniveaumeter is een niveaumeter gebaseerd op het principe van tijddomeinreflectie (TDR).De elektromagnetische puls van de radarniveaumeter plant zich met de snelheid van het licht voort langs de staalkabel of sonde.Een deel van de puls van de niveaumeter wordt gereflecteerd om een echo te vormen en langs dezelfde weg terug te keren naar de pulszender.De afstand tussen de zender en het oppervlak van het gemeten medium is evenredig met de voortplantingstijd van de puls gedurende die periode en de hoogte van het vloeistofniveau wordt berekend.
Radar Niveau MeterTechnische parameter
| Parameters: |
Frequentie: 100MHZ-1.8GHZ Meetbereik:-kabel: 0-30m;staaf, coaxiaal: 0-6m Herhaalbaarheid: ± 3 mm Resolutie: 1 mm Bemonstering: echo 55 monsters / s Reactiesnelheid: 0.2S (afhankelijk van het daadwerkelijke gebruik) Uitgangsstroomsignaal: 4-20mA Nauwkeurigheid: <0,1% |
| Communicatie-interface: | HART-communicatieprotocol |
| Procesverbinding |
G1-1/2 Flens DN50, DN80, DN100, DN150 |
| Procesdruk | -1 ~ 40bar |
| Stroom |
Vermogen: 24VDC (± 10%), rimpelspanning: 1Vpp Stroomverbruik: max 22,5mA |
| Milieu omstandigheden | temperatuur -40 ℃ ~ +80 ℃ |
| Beschermingsklasse behuizing: | IP68 |
| Explosieniveaus | EXiaIICT6 |
| Instrumentatie voeding en signaaluitgang draadaansluiting |
Een tweeaderige afgeschermde kabel delen Kabelinvoer: 2 M20 × 1,5 (de kabeldiameter van 5 - 9 mm) |
ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!
Maatregelement Rwoede
Symbool explanatie:
H ---- Meetbereik:
L ---- Lege tankafstand:
B ---- Het blinde gebied bovenaan
E ---- De minimale afstand tussen de sonde en de tankwand:
Het blinde gebied verwijst naar de minimale afstand tussen het hoogste niveau van het materiaaloppervlak en het meetreferentiepunt.
Het onderste blinde gebied verwijst naar de afstand nabij de kabelbodem die niet precies kan worden gemeten.
De effectieve afstand is die tussen het bovenste blinde gebied en het onderste blinde gebied.
Opmerking:Alleen wanneer het materiaalniveau zich tussen de bovenste en onderste blinde gebieden bevindt, kan een betrouwbare meting van het materiaalniveau worden gegarandeerd.
Installatie gids
De volgende installatiehandleiding is geschikt voor kabel- en staafsondes voor het meten van vaste deeltjes en vloeistoffen.De coaxiale buisvormige sonde wordt alleen op het vloeibare object aangebracht.
Installatie positie:
Probeer weg te blijven van de uitlaat en inlaat.
De meter mag de binnenwand van de tank niet raken voor metalen tanks en plastic tanks.Als het een metalen tank is, mag de materiaalniveaumeter niet in het midden van de tank worden geïnstalleerd.
Er wordt voorgesteld om op 1/4 van de silodiameter te installeren.
Sondes van het type kabel of staaf moeten op een afstand van niet minder dan 30 cm van de tankwand worden gehouden.
De bodem van de sonde moet ongeveer 30 mm van de tankbodem zijn.
De sonde moet een afstand houden van niet minder dan 200 mm van de obstakels in de tank.
De sensor kan in het midden van de tanktop worden geïnstalleerd, als de bodem van de container een kegel is, zodat de meting naar de tankbodem kan worden uitgevoerd.
De afbeelding rechts toont het staafvormige radarinstallatieschema, dat voornamelijk wordt gebruikt voor het meten van vloeistofniveaus.
Radar Niveau MeterElektrische verbindingen
◎ Voedingsspanning
(4 ~20)mA/HART (tweedraads)
De voeding en het uitgangsstroomsignaal delen een tweeaderige afgeschermde kabel.Raadpleeg de technische gegevens voor het specifieke voedingsspanningsbereik.Voor het intrinsiek veilige type moet een veiligheidsbarrière worden geplaatst tussen de voeding en het instrument.
(4~20) mA/HART (vierdraads)
De voeding en het stroomsignaal zijn gescheiden en gebruiken elk een tweeaderige afgeschermde draad.Raadpleeg de technische gegevens voor het specifieke voedingsspanningsbereik.
RS485/Modbus
De voeding en het Modbus-signaal zijn gescheiden en gebruiken elk een tweeaderige afgeschermde draad.Voor specifiek voedingsspanningsbereik zie technische gegevens.
