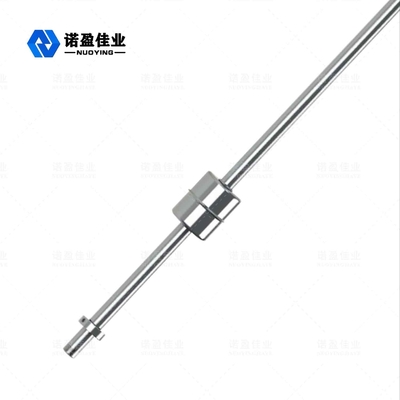

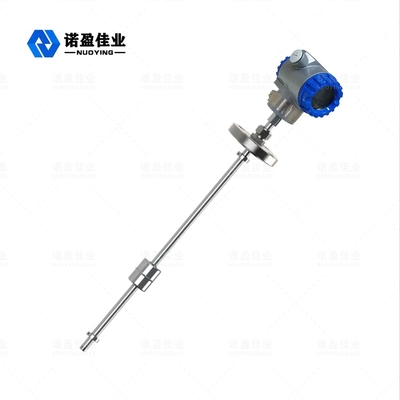

NYFZ SS304 magnetische vlottertype niveauzender 50-5000 mm 720 mW

NYFZ Magnetische Vlotter Niveau Meter Niveau Zender Vloeistof Niveau Meting:

Magnetische vlotterniveaumeter

Magnetische vlotterNiveau MeterBediening Beginsel

De magnetische vloeistofniveaumeter gebruikt de ringvormige magnetische vlotter omhoog of omlaag met het vloeistofniveau om de zender het zuigen van de droge veerbuis in de meetstaaf te laten leiden, het vloeistofniveau om te zetten in het overeenkomstige elektroweerstandsuitgangshydroxylamine-signaal en vervolgens de geïntegreerde transmissiecircuitmodule in de aansluitdoos.Het weerstandssignaal wordt omgezet in een tweedraads 4 ^ 2OmA standaardsignaaluitgang en de maglev-vloeistofniveaumeter biedt ook het veld LED digitale display om het vloeistofniveau te meten.De producten uit de NYFZ-X-serie zijn standaard, corrosiewerend en explosieveilig.

Gebaseerd op het principe van drijfvermogen en magnetische koppeling, is de maglev-vloeistofniveaumeter uitgerust met een groep droge veerbuizen en nauwkeurige weerstanden in de detectiebuis.Wanneer de magnetische vlotter langs de detectiebuis op en neer beweegt met de vloeistofniveauvariatie, wordt de uitgangsweerstand van de reageerbuis veranderd door de droge veerbuis op zijn beurt op het vloeistofniveau aan te sluiten.De conversiecircuitmodule in de aansluitdoos converteert de weerstandswaarde naar de 4-20mA stroomuitgang.

MagnetischVlot NiveauMeterTechnische parameter

ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!

Magnetische vlotter Niveau MeterOntwerpkenmerken

• Eenvoudige structuur, solide en betrouwbare, stabiele werking.
• Display in rood die het vloeistofniveau aangeeft, intuïtief, opvallend en gemakkelijk af te lezen
• Een verscheidenheid aan installatievormen, een verscheidenheid aan verbindingsvormen kan worden geselecteerd.
• Het meetbereik is groot en het hele meetproces heeft geen blind gebied.
• Continue meting van vloeistofniveau van verschillende vloeistoffen en hoge temperatuur, hoge druk, corrosieve en brandbare en explosieve media.
• De monitor is volledig geïsoleerd van het gemeten medium, veilig en betrouwbaar.
• Professioneel ontwerp voor speciale druk en temperatuur

Magnetische vlotterNiveauVereiste voor meterinstallatie:

• Controleer voor installatie of de vlotterbegrenzingsring los zit onder de detectieleiding, bijvoorbeeld door deze los te draaien met een sleutel om te voorkomen dat de vlotter tijdens gebruik gaat schuiven;
• De installatie moet verticaal zijn om ervoor te zorgen dat de magnetische vlotter vrij op en neer kan bewegen in de reageerbuis
• Vermijd magnetische geleidbaarheid rond de detectiebuis, anders heeft dit direct invloed op de normale werking van de vloeistofniveaumeter;
• Om media gemakkelijk te schalen, moet het instrument regelmatig worden schoongemaakt om te voorkomen dat de vlotter wordt geblokkeerd en de meting wordt beïnvloed
• De specifieke installatiemethoden zijn als volgt:
• Methode 1: machinale bewerking van het installatiegat op het flensdeksel en direct draaien in de maglev-vloeistofniveaumeter, zoals weergegeven in figuur 1;
• Methode 2: vaste maglev-niveaumeter met sensorsteun en borgmoer.Deze methode is geschikt voor het meten van het vloeistofniveau van een open tank, zoals weergegeven in figuur 2
• Methode 3: een G2-draadgat wordt verwerkt op het deksel van de tank, wat handig is om in de vlotterbal te plaatsen, zoals weergegeven in figuur 3;
• Methode 4: de lengte van de meetlat kan worden aangepast aan de hoogte van het vloeistofniveau met behulp van de beweegbare aansluitkop, zoals weergegeven in figuur 4

Magnetische vlotterNiveauMetertoepassingsveld

Maglev-niveaumeter is geschikt voor weergave van vloeistofniveaus op containers met chemicaliën, petroleum en andere industriële apparatuur.Op dit moment is het op grote schaal gebruikt in de olie-, chemische, metallurgische, energie-, voedsel-, farmaceutische, papierfabricage en andere industrieën van vloeistofniveaumeting en -regeling.
