Productdetails:
|
Het meten van waaier: | 0~6m, 0~25m | Voeding: | 24VDC |
---|---|---|---|
Materiaal: | (Facultatieve) PTFE | Procesverbinding: | (Facultatieve) flens |
Vertoning: | LCD | Werkende Temperatuur: | -40~80℃ |
Signaaloutput: | 4-20mA, 4-20mA/HART (Twee wire/FOUR-draad) | Procesdruk: | 1Mpa |
Hoog licht: | 24VDC Magnetostrictieve Niveaumeter,Magnetostrictieve Niveaumeter 1Mpa,1Mpa Interface Niveauzender |

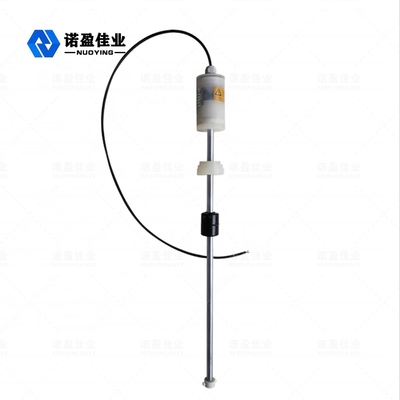

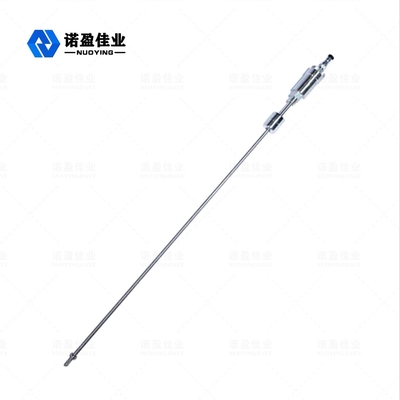

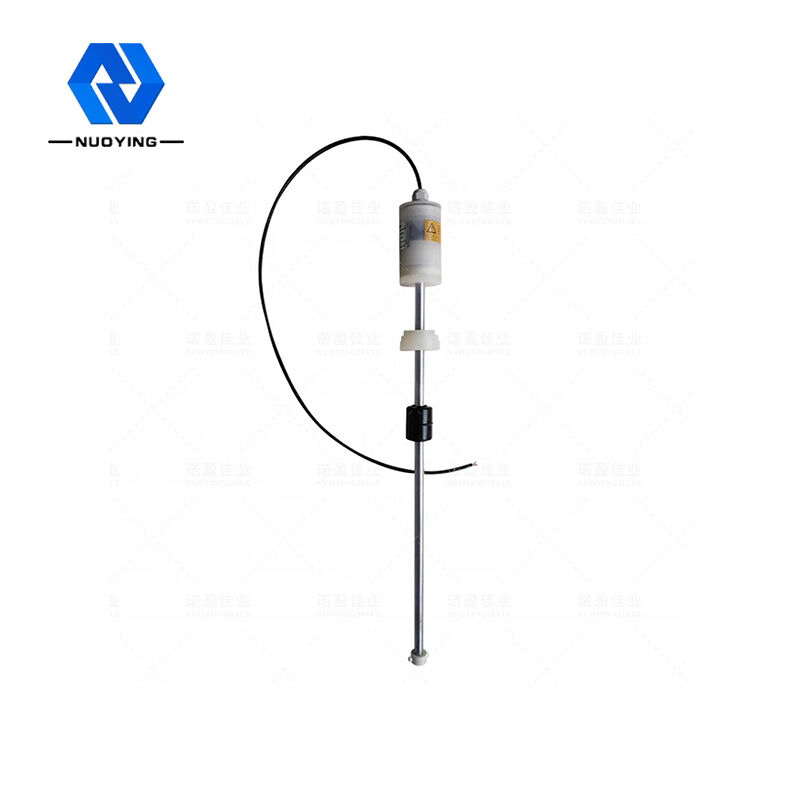

Magnetostrictieve vloeistofniveaumeter
Meetinstrument voor vloeistofniveau Maglev-meter Magnetostrictieve vloeistofniveaumeter Instrument voor olie-waterinterface
Magnetostrictieve vloeistofNiveau MeterBediening Beginsel
Wanneer de sensor van de magnetostrictieve niveaumeter werkt, stimuleert het circuitgedeelte van de sensor een pulsstroom op de golfgeleiderdraad, en de stroom genereert een pulsstroom magnetisch veld rond de golfgeleiderdraad wanneer deze zich langs de golfgeleiderdraad voortplant.De sensorstaaf van de magnetostrictieve niveaumeter is voorzien van een vlotter, die met de verandering van het vloeistofniveau langs de staaf op en neer kan bewegen.In de vlotter zit een set permanente magnetische ringen.Wanneer het gepulseerde huidige magnetische veld het ringmagneetveld ontmoet dat door de vlotter wordt gegenereerd, verandert het magnetische veld rond de vlotter zodat de golfgeleiderdraad gemaakt van magnetostrictief materiaal een torsiegolfpuls genereert op de positie van de vlotter, die terug wordt uitgezonden langs de golfgeleiderdraad met een vaste snelheid en gedetecteerd door het detectiemechanisme.Door het tijdsverschil tussen pulsstroom en torsiegolf te meten, kan de positie van de vlotter nauwkeurig worden bepaald, dat wil zeggen de positie van het vloeistofniveau.Technische voordelen van de magnetostrictieve niveaumeter: de magnetostrictieve niveaumeter is geschikt voor de niveaumeting van schoon vloeistofniveau met hoge precisie, en de nauwkeurigheid kan 1 mm bereiken.De nauwkeurigheid van het nieuwste product kan 0,1 mm bereiken.Magnetostrictieve niveaumeter kan ook worden gebruikt om de grens tussen twee verschillende vloeistoffen te meten.Explosieveilig ontwerp, geschikt voor gevaarlijke gelegenheden, intelligent elektronisch circuitontwerp kan het volume berekenen;Het enige bewegende deel is de vlotter, dus het onderhoud is zeer laag.
Magnetostrictieve vloeistofNiveauMeterTechnische parameter
Toepassingen | vloeistofniveau |
Meetbereik |
Sonde: 0-50~6000mm |
Nauwkeurigheid | ±0,5 mm |
Stroomvoorziening | 24VDC ±10% |
Signaaluitgang: | 4~20mA / Hart / RS485 |
Werkstroom | 4~20mA;20,4mA |
Belastingskenmerken | wanneer stroomuitgang, maximale belastingsweerstand 600 Q spanningsuitgang, maximale belastingsweerstand 2mA |
Procestemperatuur: | -40〜80 °C, |
Omgevingstemperatuur | -40〜80°C |
Temperatuureffect | ±0,5 °C |
Procesdruk | - 0,1 ~ 1,0 MPa |
Oplossing | ±lmm |
Reactietijd | 0,2 ms |
Materiaal staaf: | 304 316L (optioneel) |
Procesverbinding | Schroefdraad, flens, steunmontage (optioneel) |
Siteweergave | LCD (optioneel) |
Materiaal behuizing | roestvrij staal / aluminium (optioneel) |
Beschermingsgraad: | IP67 |
Explosieveilige kwaliteit | Exia IICT6 (optioneel) |
ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!
Magnetostrictieve niveaumeterantenne met PTFE-materiaal, PTFE (PTFE of PTFE), algemeen bekend als "kunststofkoning", bestaat uit tetrafluorethyleen door de polymerisatie van polymeerverbindingen, het heeft een uitstekende chemische stabiliteit, hoge corrosieweerstand, afdichting, smering is niet plakkerig, elektrisch isolatie en goede anti-aging duurzaamheid, PTFE heeft de volgende kenmerken:
Magnetostrictieve vloeistof Niveau MeterTypische toepassing en installatie:
