Productdetails:
|
Voedingvoltage: | DC24V | Omgevingstemperatuur: | -40~60℃ |
---|---|---|---|
Afzet: | M20*1.5 (binnenkantdraad) | Fout: | ±10mm |
Ladingsimpedantie: | 550Ω (wanneer de voeding 24V.DC is) | Outputsignaal: | 4-20mA |
Hoog licht: | DC24V Magnetische Vlotter Niveaumeter,Magnetische Vlotter Niveaumeter Digitale Uitgang,Magnetische Waterniveau-indicator: |

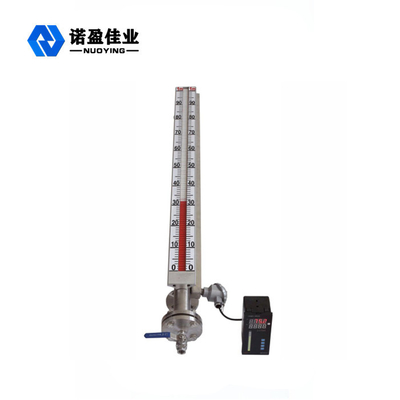

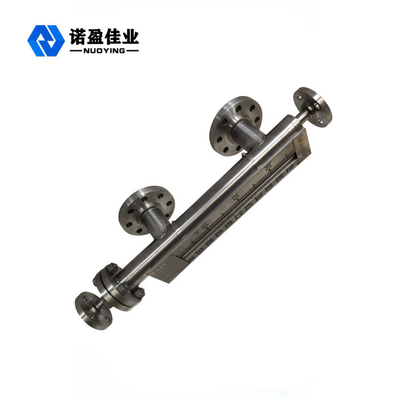

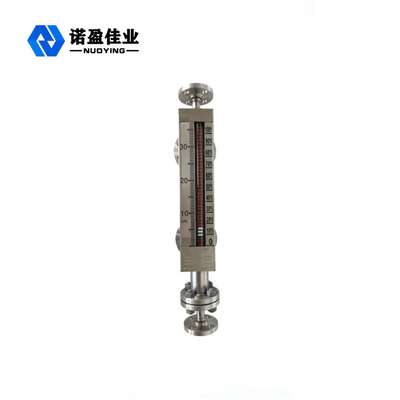

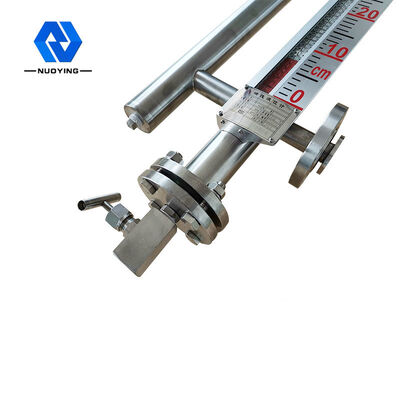

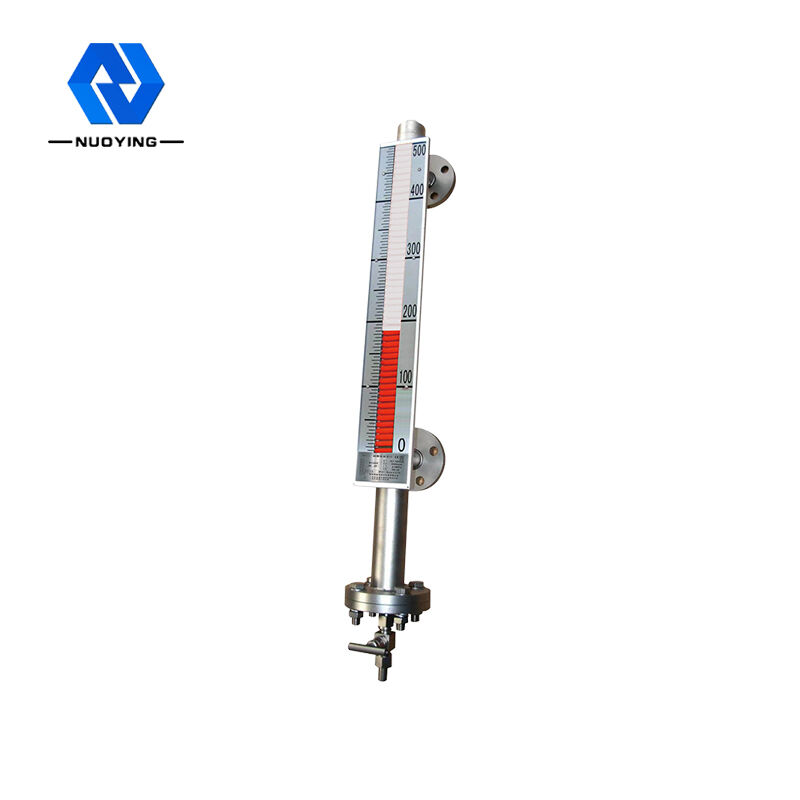

Magnetische vlotter Digitale uitgangsniveau-indicator Magnetische flip-niveaumeter
Magnetische vlotter Digitale uitgangsniveau-indicator Magnetische flip-niveaumeter Beschrijving:
De niveaumeter kan worden geconfigureerd voor vloeistofniveau-alarm en niveautransmitter.Kan een boven- en onderlichtweergave op lange afstand en een geluidsalarm bereiken.De zender kan de niveauverandering lineair converteren naar een 4 ~ 20 Ma.DC standaard stroomsignaal, dat kan worden gebruikt met een secundair instrument om een vloeistofniveau / modusweergave op lange afstand te bereiken. Het heeft een groot meetbereik, tweekleuren fluorescentiedisplay , goede nacht effect, corrosieweerstand, anti-explosie, veilig en betrouwbaar.Het kan worden toegepast voor het meten van het vloeistofniveau in verschillende containers, water, industriële vervuiling, verschillende oliën, vloeibaar gas, zuur en alkali, enz. In industriële en maritieme communicatie.
Magnetische vlotter Digitale uitgangsniveau-indicator Magnetische flip-niveaumeter Parameters:
Meetbereik | 0~6000mm |
Fout | ±10mm |
Uitgangssignaal | 4~20mA.DC |
Belastingsimpedantie: | 550Ω (wanneer de voeding 24V.DC is) |
Voedingsspanning | 24V.DC |
stopcontact | M20*1.5 (binnendraad) |
Omgevingstemperatuur | -40~60℃ |
gevarenclassificatie | dIIbt1-4, ibIIBT4 |
Beschermingsclassificatie buiten | IP65 |
Magnetische vlotter Digitale uitgangsniveau-indicator Magnetische flip-niveaumeterBeginsel:

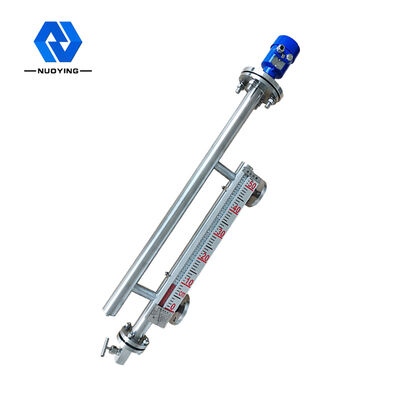

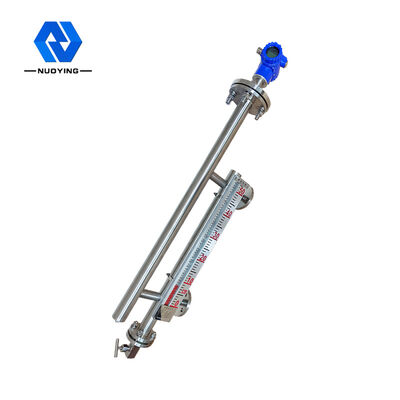

De transmitter bestaat uit een vloeistofniveausensor en een converter.De sensor bestaat uit een aantal reed-schakelaars en weerstanden die in een roestvrijstalen buis met een binnendiameter van 20 zijn gemonteerd en aan de buitenkant van de meetbuis zijn bevestigd.De converter bestaat uit elektronische modules en is gemonteerd in de aansluitdoos van de sensor.
Door de koppeling van magnetische vlotters zet de sensor de verandering van de vloeistof om in de waarde van de weerstand van de weerstand en zet deze om in een 4 ~ 20mA.DC standaard stroomsignaal door de converter en stuurt het naar het secundaire instrument om de vloeistofniveau/modusweergave op afstand.
Inbedrijfstelling, gebruik en onderhoud
1, de zender debugging methode:
Plaats het magnetische staal op de nulpositie van de vloeistofniveausensor.Op dit moment wordt de laagste reed-schakelaar van de sensor naar binnen getrokken. Pas de "nul" -potentiometer aan om de uitgang 4 ~ 20mA te maken;plaats vervolgens de magneet op volle schaal en stel de "Bereik" potentiometer in, de output is 20 mA.Herhaaldelijk meerdere keren, kan debuggen worden voltooid.
2, installatievoorzorgsmaatregelen:
(1) Wanneer de niveaumeter is geïnstalleerd, mogen er geen vreemde stoffen in de meetbuis komen.
(2) De niveaumeter moet verticaal aan de zijkant van de container worden geïnstalleerd.Wanneer de vlotter in de meetbuis is geïnstalleerd, is er één uiteinde van de magneet naar boven en draai deze niet ondersteboven.
3, overwegingen in gebruik genomen:
Wanneer de niveaumeter in gebruik wordt genomen, opent u eerst langzaam de bovenste klep en opent u vervolgens langzaam de onderste klep zodat de gemeten vloeistof langzaam de meetbuis binnenkomt om te voorkomen dat het drukmedium in de container snel in de meetbuis stroomt, dus dat de vlotter snel stijgt, wat resulteert in een indicatie dat Tube tracking niet werkt.
4, het onderhoud van de niveaumeter;
(1) Wanneer het gemeten medium onzuiverheden en sedimenten bevat, moeten de meetbuis en vlotter periodiek worden gereinigd.Bij het reinigen van de vlotter dient het juiste reinigingsmiddel te worden gebruikt.Niet kloppen of smoren met open vuur om magnetische demagnetisatie te voorkomen.
(2) Na langdurig gebruik van de vloeistofniveaumeter, vooral na langdurig gebruik onder hoge temperatuuromstandigheden, als blijkt dat de indicatortracking niet flexibel is, moet eerst de magnetische veldsterkte van het magnetische vlotterstaal worden gecontroleerd .Als het magnetische veld gedemagnetiseerd is, moet het magnetische staal of de vlotter worden vervangen.
