Productdetails:
|
Het meten van waaier: | 0.05150m | Voeding: | 24VDC, 220VAC |
---|---|---|---|
Signaaloutput: | 4… 20mA/HART/RS485/Modbus… | Procesdruk: | -0.1~2.0MPa |
Procesverbinding: | Draad, steun, flens, sanitaire (facultatieve) klem | Procestemperatuur: | -40~+130℃, - 40~+260℃ (≥260℃ kan worden aangepast) |
Typische toepassing: | Gelegenheden met complexe procesvoorwaarden; Hoge precisie en hoge sanitaire niveaumeting | ||
Hoog licht: | Het Niveaumeter van de hoge Precisie Vloeibare Radar,20mA de Zender van het radarniveau,80GHz vloeibare Drukzender |

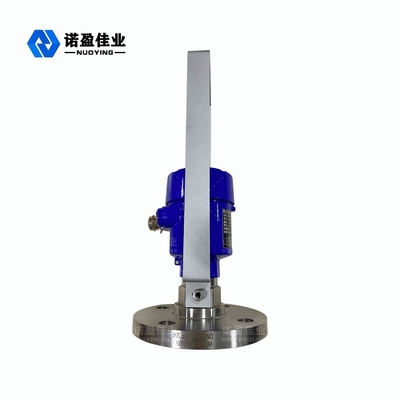

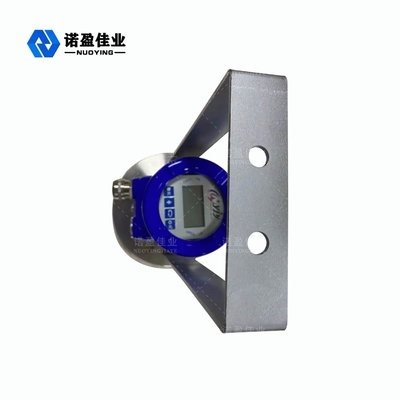

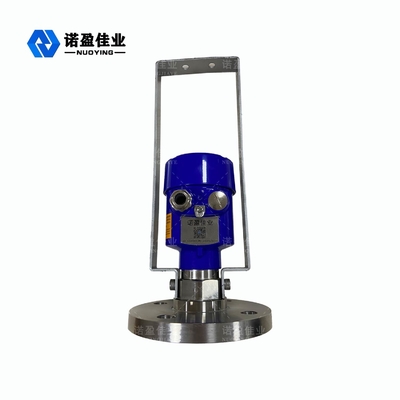

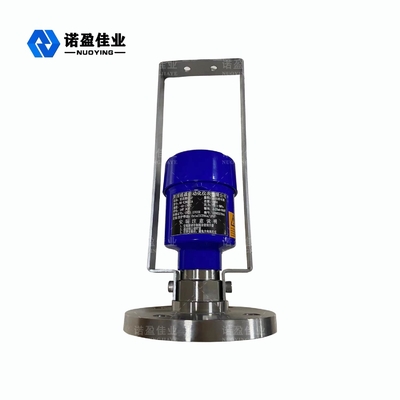

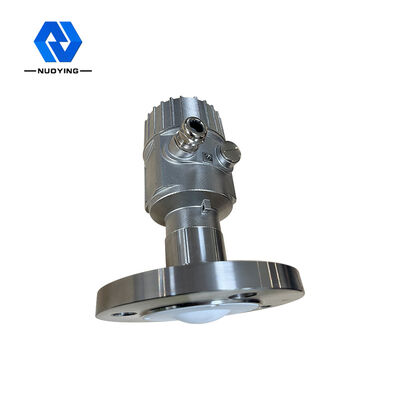

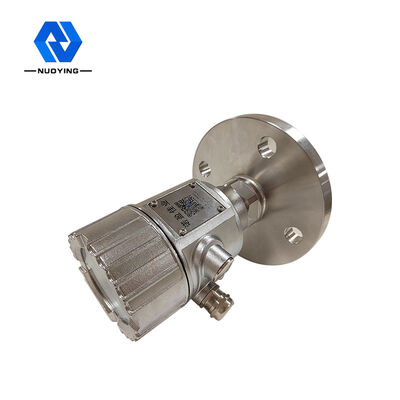

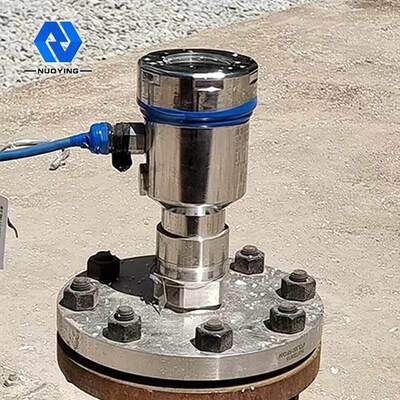

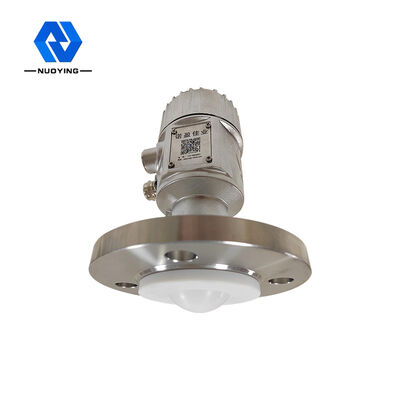

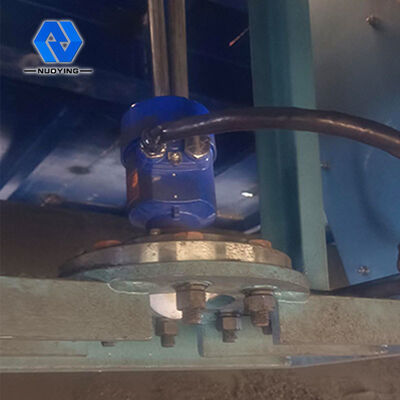

Het Niveaumeter 80GHz NYRD900 4 van de hoge Precisie Vloeibare Radar - 20mA
de Meter van het de Radarniveau van 80GHz NYRD900 het Werk Principe
De elektromagnetische golf van de millimetergolf: De elektromagnetische golf op het frequentiegebied van 30-300 GHz (golflengte 110mm) wordt gewoonlijk genoemd millimetergolf, wordt het gevestigd in de overlappende golflengtewaaier van microgolf en verre infrarode golf, zodat heeft het de kenmerken van twee soorten spectrum. De 76-81 GHz band is tot nu toe het minste begrepen en toegepaste gebied.
Het de radarproduct van NYRD900 FMCW (ook als centimeter-golf radar wordt bekend) wordt, wegens de millimetergolfband met hogere frequentie dan ku bandradar goedgekeurd, in verre doelopsporing, sterke rook en het stofmilieu, het heeft belangrijke toepassing in verre weergave en multispectral weergave die. En het kan kleinere doelstellingen ontdekken en het nauwkeurigere plaatsen bereiken dan microgolfradar, met hogere resolutie en sterkere veiligheid.
van het de Radarniveau van 80GHz NYRD900 de Eigenschap van het de Meterontwerp
1.Good voorbijgaande prestaties: Gebaseerd op zelf-ontwikkelde COMS-millimeter golfrf spaander. Het is onafhankelijke onderzoek en ontwikkeling, en heeft onafhankelijke software, onafhankelijke spaander.
2.Small stralingshoek, kleine antennegrootte en gemakkelijke installatie: kleiner de stralingshoek, kleiner de invloed op het gemeten project, dat zeer de de metingsbetrouwbaarheid en nauwkeurigheid verbetert.
3.Low energie: Niet gemakkelijk om de te testen substantie te vernietigen.
4.Large het meten strekt zich en kleine dode hoek uit: De goede resultaten kunnen ook worden verkregen want klein meting kan.
5.Strong penetrability: Het kan worden gebruikt om de interne structuur van materiaal te ontdekken.
van het de Radarniveau van 80GHz NYRD900 de Meter Technische Parameters
Typische toepassing |
1.The de elektromagnetische Hoek van de golfemissie is minder dan 3 graden, geschikt voor smalle ruimte of golfgeleiderbuismeting; 2.Suitable voor grote tanks (150m) en kleine tanks (kleine dode hoek); 3.High precisie en hoge sanitaire niveaumeting; 4.Occasions met complexe procesvoorwaarden (het mengen zich, het verwarmen staaf, ladder, drijvend dak, sterk stof, sterke stoom, enz.) |
Transmissiefrequentie | 76Hz-81Hz, de frequentiebreedte 5GHz van het FMaftasten |

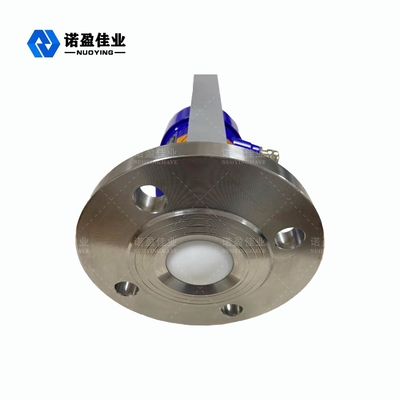

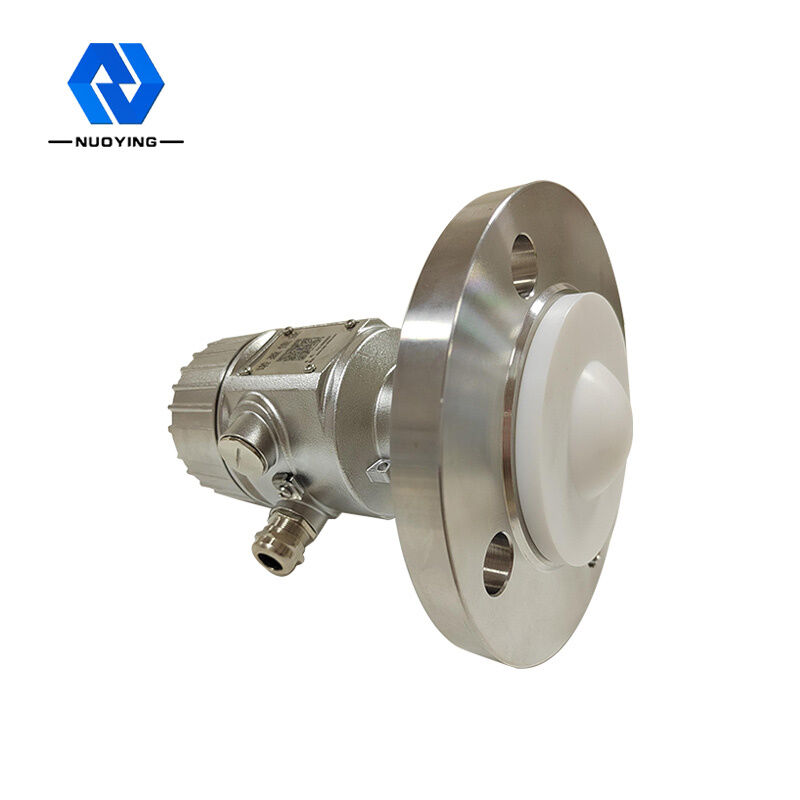

Antennevorm | Lensantenne, antiseptische lensantenne |
Antennemateriaal | PTFE, 304+PTFE |
Het meten van waaier | 0.08150m |
Het meten van nauwkeurigheid | 0.05%-0.1%F.S |
Voeding | 24VDC, 220VAC |
Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
Procestemperatuur | -40~+130℃, - 40~+260℃ (≥260℃ kan worden aangepast) |
Procesdruk | -0.1~2.0MPa |
Procesverbinding | Draad, steun, flens, sanitaire (facultatieve) klem |
Beveiligingsniveau | IP65, IP67, (FACULTATIEVE) IP68 |
Explosiebestendige rang | Exia II CT6 GA, Exd II CT6 GB |
Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast.
