Productdetails:
|
Productenmodel: | NYRD704 | Antennetype: | Staaftype; Coaxiaal |
---|---|---|---|
Antennemateriaal: | 304,316 (facultatief) | Echobemonstering: | 55 times/s |
Het meten van waaier: | 6M | Het meten van nauwkeurigheid: | ±1mm |
Procestemperatuur: | -40~130℃ | Procesdruk: | -0.1~2.0MPa |
Hoog licht: | De geleide Meter van de Golfradar,De coaxiale Meter van het Radarniveau,6m de Metende Meter van het Radarniveau |

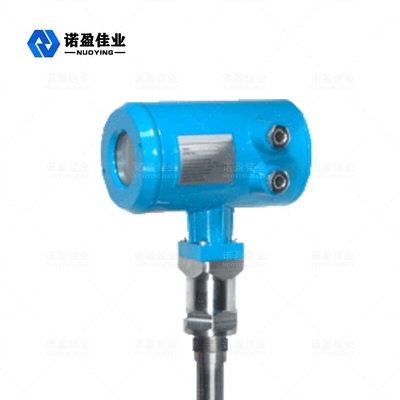

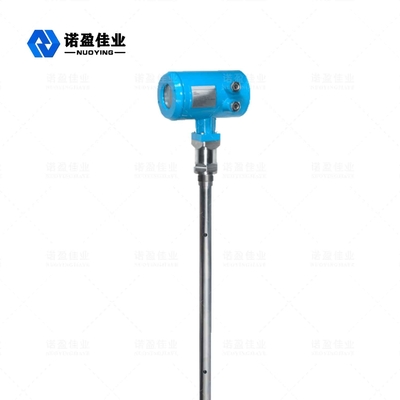

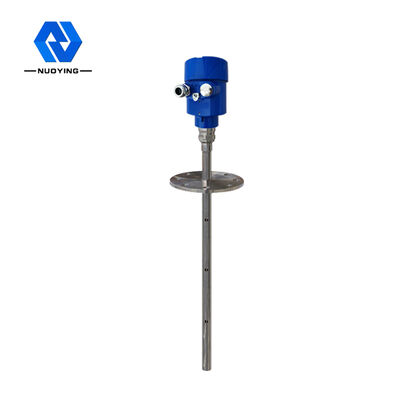

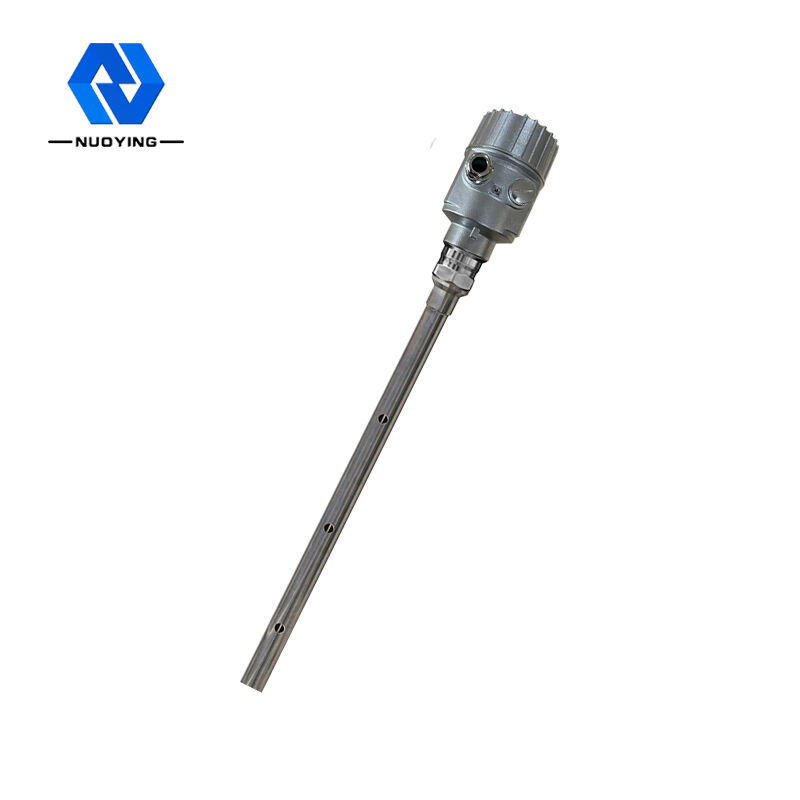

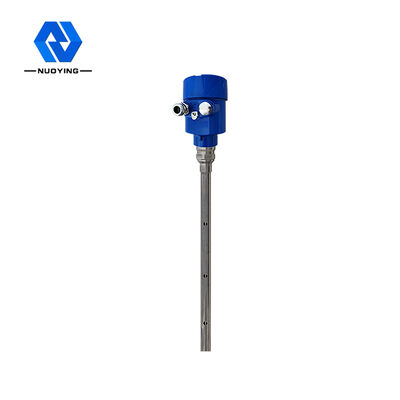

Coaxiale NYRD704 1.8GHz leidde van de het Niveaumeter van de Golfradar Groot Blauw Geval 6m Metende Waaier
Van de de Golfradar van NYRD704 1.8GHz Geleid het Niveaumeter het Werk Principe
De geleide die het niveaumeter van de golfradar is een niveaumeter op het principe van de bezinning wordt gebaseerd van het tijddomein (TDR). De elektromagnetische impuls van de radar vlakke maat verspreidt zich langs de de staalkabel of sonde bij de snelheid van licht. Een deel van de impuls van de niveaumeter wordt weerspiegeld om een echo te vormen en naar de impulszender langs dezelfde weg te terugkeren. De afstand tussen de zender en de oppervlakte van het gemeten middel is evenredig aan de propagatietijd van de impuls tijdens die periode, en de vloeibare niveauhoogte wordt berekend.
Van de de Golfradar van NYRD704 de 1.8GHz Geleide van de het Niveaumeter Technische Parameter
Typische toepassing | Vloeistoffen, vooral die met lage diëlektrische constanten |
Breng frequentie over | 1.8GHz |
Productenmodel | NYRD704 |
Antennetype | Staaftype; Coaxiaal |
Antennemateriaal | 304,316 (facultatief) |
Echobemonstering | 55 times/s |
Het meten van waaier | 6m |
Het meten van nauwkeurigheid | ±1mm |
Voeding | 24VDC, (facultatieve) 220VAC |
Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
Procestemperatuur | -40~130℃ |
Procesdruk | -0.1~2.0MPa |
Procedureverbinding | Flens, (facultatief) Loopvlak |
Beveiligingsniveau | IP67 |
Explosiebestendige rang | Exia II CT6 GA |
Nota: De producten kunnen volgens de specifieke behoefte van gebruikers worden aangepast!

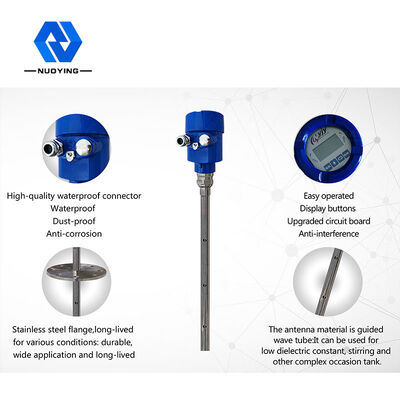

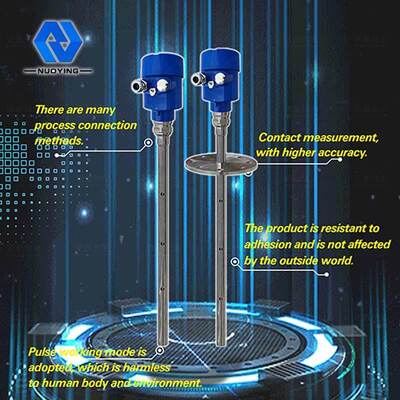

Van de de Golfradar van NYRD704 1.8GHz Geleide van de het Niveaumeter het Ontwerpeigenschappen
1. Gebruikend de impuls het werk wijze, heeft het product uiterst - lage emissiemacht, en kan in diverse metaal en non-metal containers, zonder kwaad aan het menselijke lichaam en het milieu worden geïnstalleerd.
2. Een verscheidenheid van methodes van de procesverbinding en types van opsporingscomponenten maken tot geleide de golfradar van 70X reeks vlakke maten geschikt voor diverse complexe arbeidsvoorwaarden en toepassingen. Zoals: op hoge temperatuur, hoge druk en laag diëlektrische constantemiddel.
3. De geleide het niveaumeter van de golfradar keurt de geavanceerde technologie van de microgolfverwerking en de unieke Echo Discovery-technologie van de echoverwerking, contactmeting, hoge metingsnauwkeurigheid en nauwkeurigere meting goed. Tegelijkertijd, is de geleide golfradar bestand tegen adhesie en niet door de externe omgeving zoals middelgrote temperatuur en adhesie beïnvloed.
Van de de Golfradar van NYRD704 1.8GHz Geleide van de het Niveaumeter de Installatiegids
De volgende installatiegids is geschikt voor dat van kabel en staafsondes voor meting van vaste deeltjes en vloeistof. De coaxiale tubulaire sonde wordt toegepast slechts op het vloeibare voorwerp.
Van de de Golfradar van NYRD704 1.8GHz Geleid van de het Niveaumeter de Installatiestandpunt
Probeer om vanaf de afzet en de inham te blijven.
De meter zou niet de tank interne muur voor metaaltanks en plastic tanks moeten raken. Als het een metaaltank is, zou de materiële niveaumeter niet op het centrum van de tank moeten worden geïnstalleerd.
Het wordt voorgesteld om bij 1/4 van de silodiameter te installeren.
De sondes van kabel of staaftypes zouden een afstand vanaf de tankmuur moeten houden niet minder dan 30cm.
De sondebodem zou ongeveer 30mm moeten zijn aan de tankbodem.
De sonde zou een afstand niet minder dan 200mm van de hindernissen binnen de tank moeten houden.
De sensor kan op het centrum van het mouwloze onderhemd worden geïnstalleerd, als de bodem van de container een kegel is, zodat kan de meting aan de tankbodem worden genomen.
