Productdetails:
|
Typische toepassing: | Vloeistof, stof, vaste deeltjes | Antennemateria: | Flexibele kabel, PTFE, (facultatieve) 304 |
---|---|---|---|
Het meten van waaier: | 30m | Voeding: | 24VDC (Twee lijnen, vier lijnen) |
Middelgrote temperatuur: | -40~+130℃, - 40~+250℃ | Procesdruk: | -0.1~4.0MPa |
Procesverbinding: | Draad, (facultatieve) flens | Signaaloutput: | 4… 20mA/HART/RS485/Modbus… |
Hoog licht: | Contact Geleide Zender 30m van het Radarniveau,Stof Geleide het Niveauzender van de Golfradar,De vloeistof Geleide Sensor van het Radarniveau |

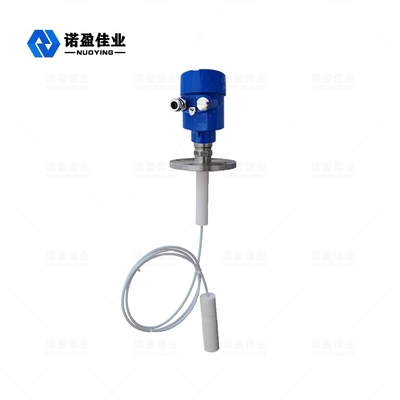

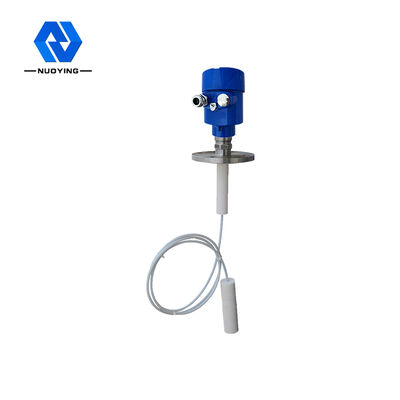

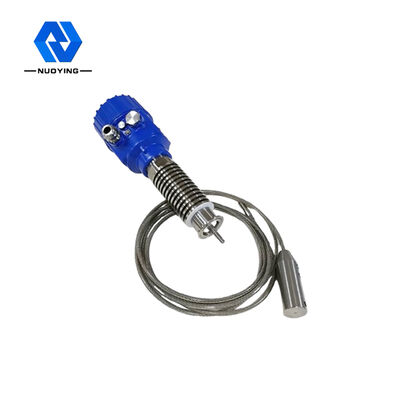

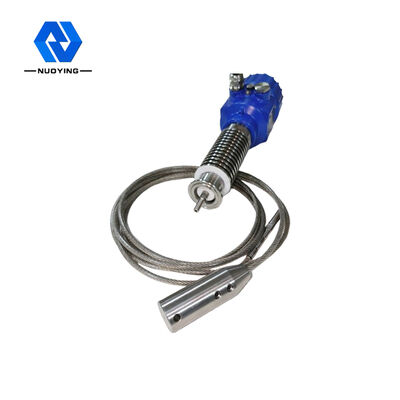

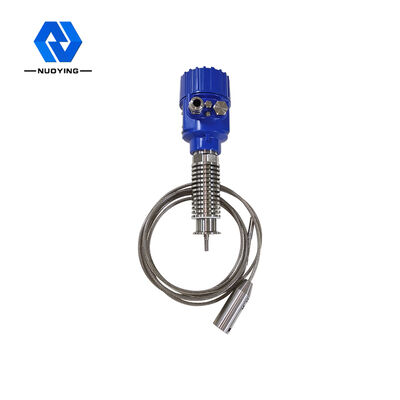

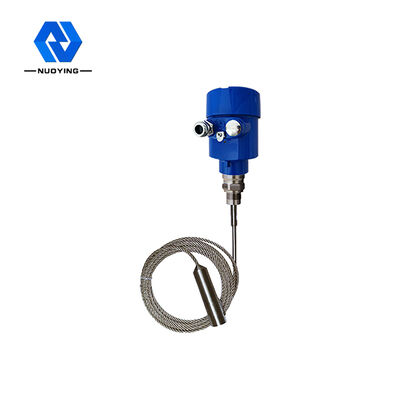

Hete Verkoop 30m het Niveauzender van de Contactnyrd701 Geleide Radar
NYRD701 geleid de Zender van het Radarniveau het Werk Principe
De microgolfimpuls met hoge frekwentie die door de geleide golfradar wordt verzonden verspreidt zich langs de opsporingscomponent (staalkabel of staalstaaf). Wanneer het ontmoeten van het gemeten middel, veroorzaakt het bezinning toe te schrijven aan plotselinge verandering van diëlektrische constante, en een deel van de impulsenergie wordt terug weerspiegeld. Het tijdinterval tussen de overgebrachte impuls en de weerspiegelde impuls is evenredig aan de afstand van het gemeten middel.
Input:
De geleide die golfradar is een meetinstrument op het principe van tijdreis wordt gebaseerd. De looppas van de radargolf bij de snelheid van licht, en de lopende tijd kunnen in materieel niveausignaal door elektronische componenten worden omgezet. De sonde stuurt impuls met hoge frekwentie en verspreidt zich langs de kabel of staafsonde. Wanneer de impuls de materiële oppervlakte ontmoet, wordt het weerspiegeld terug en door de ontvanger in het instrument ontvangen, en het afstandssignaal wordt omgezet in materieel niveausignaal.
Het weerspiegelde signaal wordt overgebracht aan de elektronische kring van het instrument langs de kabel of staafsonde. De microprocessor verwerkt het signaal en identificeert de echo door de microgolfimpuls wordt geproduceerd op de materiële oppervlakte die. De correcte erkenning van het echosignaal wordt voltooid door impulssoftware.
De afstand D van de materiële oppervlakte is evenredig aan de reis T van de impulstijd:
D=C×T/2 (C is de snelheid van licht).
Aangezien de afstand E van de lege tank gekend is, is het materiële niveau L:
L=E-D
Output:
Het wordt geplaatst door lege tankhoogte E (= op het absolute nulpunt), volledige tankhoogte F (= hoogtepunt - schaal) en sommige toepassingsparameters in te voeren. De toepassingsparameters zullen automatisch het instrument aan het metingsmilieu aanpassen, die aan output 4-20mA beantwoorden.
NYRD701 de geleide Eigenschap van het de Zenderontwerp van het Radarniveau
1.The de intelligente meter van het radarniveau keurt de geavanceerde technologie van de microgolfverwerking en de unieke technologie van de de echoverwerking van de echoontdekking goed. Contactmeting, hoge metingsnauwkeurigheid, nauwkeurigere meting. Tegelijkertijd, is de geleide golfradar bestand tegen adhesie en niet door externe temperatuur zoals middelgrote temperatuur en adhesie beïnvloed.
2. een verscheidenheid van wijzen van de procesverbinding en types van opsporingscomponenten maken van de de golfradar van 70X reeks geleide het niveaumeters voor diverse complexe arbeidsvoorwaarden en toepassingen geschikt. Zoals op hoge temperatuur, hoge druk en lage diëlektrische constantemedia.
3.With impuls het werk de wijze, het product heeft uiterst - lage emissiemacht en kan in diverse metaal en non-metal containers, zonder kwaad aan menselijk lichaam en het milieu worden geïnstalleerd.
NYRD701 geleide de Zender Technische Parameters van het Radarniveau
Typische toepassing | Vloeistof, stof, vaste deeltjes |
Antennemateriaal | Flexibele kabel, PTFE, (facultatieve) 304 |
Het meten van waaier | 30m |
Het meten van nauwkeurigheid | 0.05%-0.1%F.S |
Voeding | 24VDC (Twee lijnen, vier lijnen) |
Middelgrote temperatuur | -40~+130℃, - 40~+250℃ |
Procesdruk | -0.1~4.0MPa |
Procesverbinding | Draad, (facultatieve) flens |
Beveiligingsniveau | IP67 |
Explosiebestendige rang | Exia II CT6 |
Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast.
NYRD701 het geleide Gebied van de de Zendertoepassing van het Radarniveau
1.Power installaties: Reservoirs, silopompen, stoomgietlepels, asopslag, olietanks, enz.
2.Oilfield: De tanks van de ruwe olieopslag, de geraffineerde tanks van de olieopslag, separators in drie stadia, regelende tanks, rioleringstanks, de tanks van de boringsmodder, enz.
3.Chemical: De toren van de ruwe oliedistillatie, grondstoffensilo, middensilo, reactietank, ammoniaktank, de tank van de asfaltopslag, enz.
4.Metallurgy: Grondstoffensilo's, hulpmateriaalsilo's, de tanks van de elektrolytische celbuffer, enz.
5.Water van middelen voorziet: Kanalen, reservoirs, landbouwgrondirrigatie, rivierwaterspiegel controle, de waarschuwing van de flitsvloed, stedelijke overstroming, enz.
6.Foodstuffs: Sapfabriek, melkfabriek, de tank van de ruwe suikeropslag, de tank van de tomatenpureeopslag, de tank van de brouwerijopslag, enz.
7.Pharmaceuticals: Chinese farmaceutische opslagtanks, separators, gistingstanks, enz.
8.Water behandeling: Reservoirs, poelen, de tanks van de waterbehandeling, sedimentatietanks, diepe putten, drinkwaternetwerken, enz.
9.Paper: Grondstoffensilo, opslagtoren, drogende trommel, chemische materiële opslagsilo, enz.
10.Other: Steengroeve, kolenmijn, milieubescherming, scheepsbouw en andere industrieën.
