Productdetails:
|
PRODUCTmodel: | NYRD702 | Antennevorm: | Kabeltype, Rod Type |
---|---|---|---|
Het meten van waaier: | 6M | Voeding: | 24VDC (draad twee, draad vier), 220VAC |
Antennemateriaal: | PTFE/304/316 | De echobemonstering: | 55 Keer/s |
Metingsprecisie: | 0.05%~0.1% F.S | Procestemperatuur: | -40~+130℃, - 40~+250℃, - 40~+500℃ |
Hoog licht: | de 6m Geleide Zender van de Golfradar,Contacteerbare Geleide het Niveauzender van de Golfradar,De microgolf Geleide Sensor van het Radarniveau |

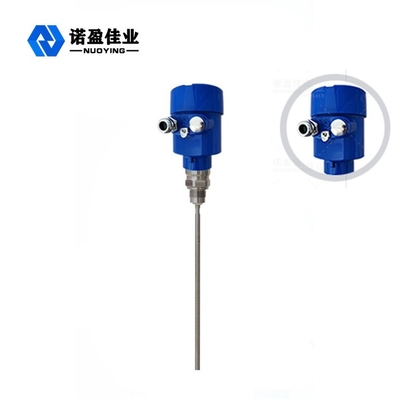

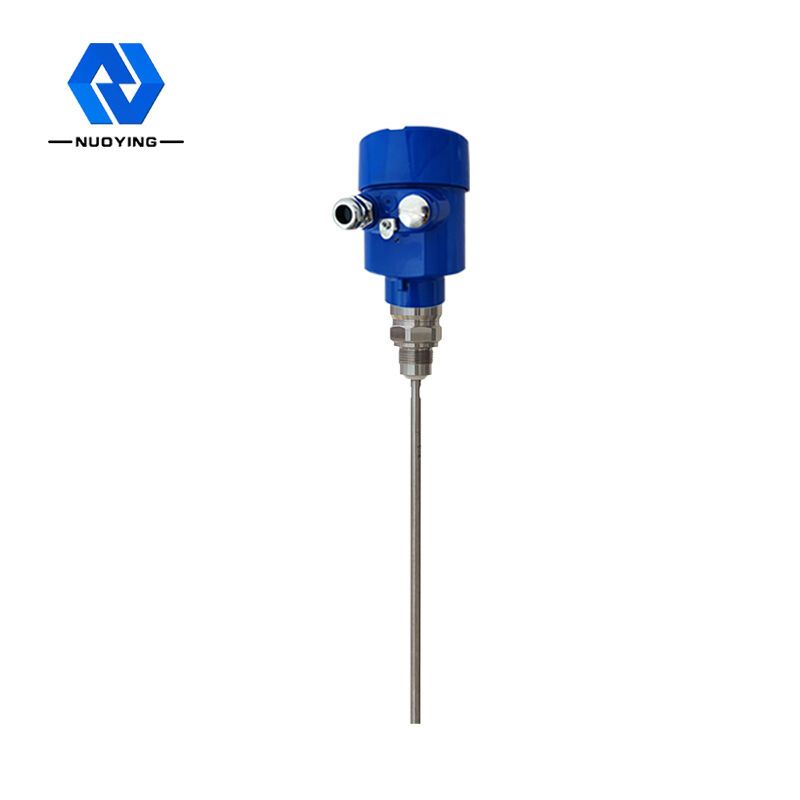

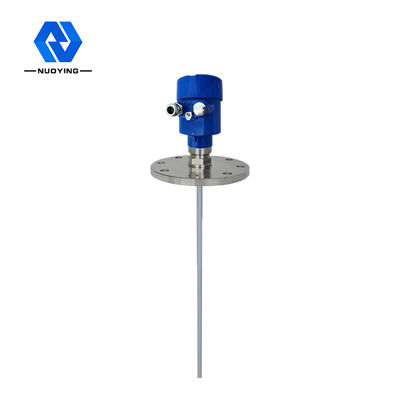

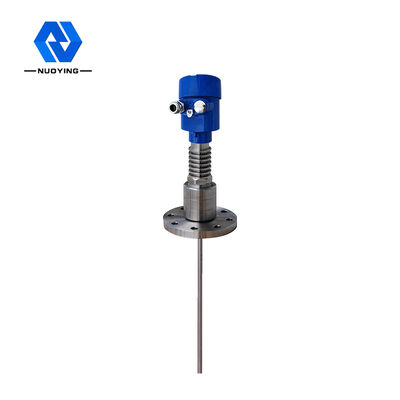

NYRD 702 Geleide het Niveauzender 6m van de Golfradar Contacteerbare Hoge Nauwkeurigheid
Het werk principe van NYRD 702 leidde het Niveauzender 6m van de Golfradar Contacteerbare Hoge Nauwkeurigheid
De microgolfimpuls met hoge frekwentie die door de geleide golfradar wordt uitgezonden verspreidt zich langs de opsporingscomponent (staalkabel orrod), en ontmoet het gemeten middel. Beacause van de plotselinge verandering van de diëlektrische constante, het veroorzaakt bezinning, en een deel van de impulsenergie wordt terug weerspiegeld. Het tijdinterval tussen de overgebrachte impuls en de weerspiegelde impuls is verhouding zeker aan de afstand van het gemeten middel.
Inputproces
De geleide golfradar is een metend die hulpmiddel op het principe van tijdreis wordt gebaseerd. De looppas van de radargolf bij de snelheid van licht, en de lopende tijd kunnen in objecten niveausignaal door elektronische componenten worden omgezet. De sonde zendt hoge frequentieimpuls uit en verspreidt zich langs de kabel of staafsonde.
Outputproces
Door lege tankhoogte E (= nul), volledige tankhoogte F (= volledige waaier) en sommige toepassingsparameters in te gaan, zullen de toepassingsparameters automatisch de meter aan het metende milieu aanpassen, die aan output 4-20mA beantwoorden.
De ontwerpeigenschappen van NYRD 702 leidden het Niveauzender 6m van de Golfradar Contacteerbare Hoge Nauwkeurigheid
◎De geleide de objecten van de golfradar niveaumeter keurt de geavanceerde technologie van de microgolfverwerking en unieke Echo Discovery Echo-verwerkingstechnologie, contactmeting, hoge metingsnauwkeurigheid, nauwkeurigere meting goed. Tegelijkertijd, wordt de geleide golfradar niet beïnvloed door externe omgeving zoals middelgrote temperatuur en adhesie.
◎De de objecten van de de golfradar van 70X reeks geleide niveaumeter is geschikt voor diverse complexe arbeidsvoorwaarden en toepassingen toe te schrijven aan de de diverse wijzen van de procesverbinding en types van opsporingsmodule. Zoals: op hoge temperatuur, hoge druk en laag diëlektrische constantemiddel.
◎Impuls het werk de wijze, lage emissiemacht, kan in een verscheidenheid van metaal, non-metal containers, geen kwaad aan menselijk lichaam en milieu worden geïnstalleerd.
De technische parameter van 30m Contacteerbare & Hoge Nauwkeurigheid NYRD 701 leidde het Niveaumeter van de Golfradar in Op hoge temperatuur, Druk
Typische toepassing | Vloeistof (lage diëlektrische Ingebouwde het verwarmen Rol, ladder,) |
Stof (vliegas, kalksteenpoeder,) | |
Vast lichaam (korrel, grint) | |
Productmodel | NYRD702 |
Antennevorm | Kabeltype, staaftype, |
Antennemateriaal | PTFE, 304, 316 |
Echobemonstering | 55 keer /s |
Het meten van waaier | 6m, 30 m |
Metingsnauwkeurigheid | 0,05% ~ 0,1% F.S |
Voeding | 24VDC (draad twee, draad vier), 220VAC |
Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
Procestemperatuur | -40~ +130°C, -40~ +250 °C, - 40~ +500 °C |
Procesdruk | -0.1~2.0MPa, - 0.1~4.0MPa |
Procesverbinding | Draad, steun, flens, (facultatieve) klem |
Elektrointerface | M20×1.5, ½ „NPT |
Beschermingsrang | IP 65, IP 67, IP 68 |
Explosiebestendige rang | ExdIICT6Gb |
※ Nota: Het product kan volgens de specifieke behoeften van gebruikers worden aangepast.
