Productdetails:
|
| product Model: | NYRD704, | Meetnauwkeurigheid: | 0,05% ~ 0,1% F.S |
|---|---|---|---|
| Typische applicatie: | Stof (vliegas, kalksteenpoeder, cementpoeder | signaaloutput: | 4… 20mA/HART/RS485/Modbus… |
| Antennemateriaal: | 316 | Explosiebestendige rang: | ExiaIICT6Ga |
| Hoog licht: | Coaxiale aansluiten Draad Radar Niveau Meter,704 Geleide Wave Radar Niveau Meter,Radar Niveau Zender 6m |
||

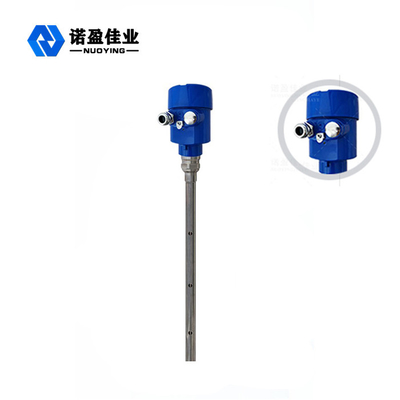

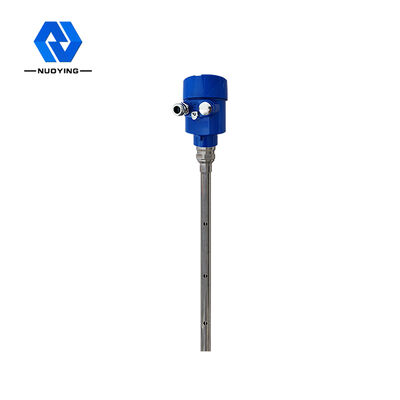

6m NYRD 704 het Coaxiale Verbinden & Wijze Geleide het Niveaumeter van de Golfradar

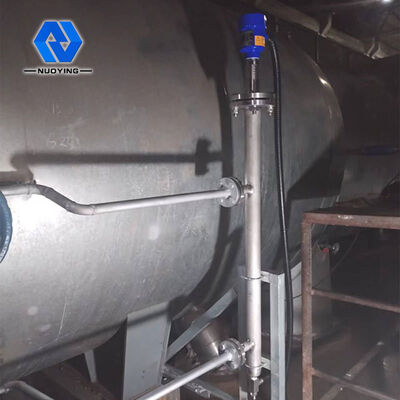

Het werk principe van 30m het Coaxiale Verbinden & Wijze NYRD 704 leidde het Niveaumeter van de Golfradar in werkplaats
Het Coaxiale Verbinden & Wijze de impuls uitgezonden door de geleide golfradar verspreiden zich langs de opsporingscomponent (staalkabel of staalstaaf), en ontmoeten de geteste media. wegens de plotselinge verandering van de diëlektrische constante, veroorzaakt het bezinning, en een deel van de impulsenergie wordt terug weerspiegeld. Het tijdinterval tussen de overgebrachte impuls en de weerspiegelde impuls is evenredig aan de afstand van het gemeten middel.
Inputverwerking
Geleide die golfradartool is een meetapparatuur op het principe van tijdreis wordt gebaseerd. De looppas van de radargolf bij de snelheid van licht, en de lopende tijd kunnen in het signaal van het doelniveau door elektronische componenten worden omgezet. De sonde zendt hoge frequentieimpuls uit en verspreidt zich langs de kabel of staafsonde.
Outputverwerking
Door lege tankhoogte E (= nul), volledige tankhoogte F (= volledige waaier) en sommige toepassingsparameters in te gaan, zullen de toepassingsparameters automatisch de meter aan de het meten voorwaarden aanpassen, die aan output 4-20mA beantwoorden.
De ontwerpeigenschappen van 30m anti-Corrtsion & PTFE NYRD 701 leidden het Niveaumeter van de Golfradar in Op hoge temperatuur & Druk

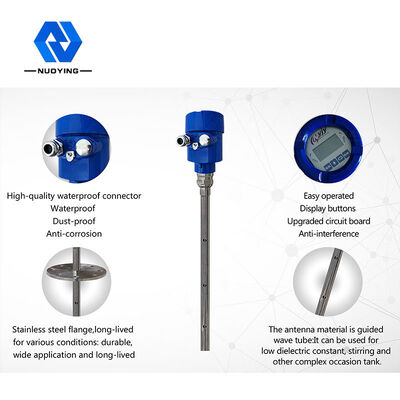

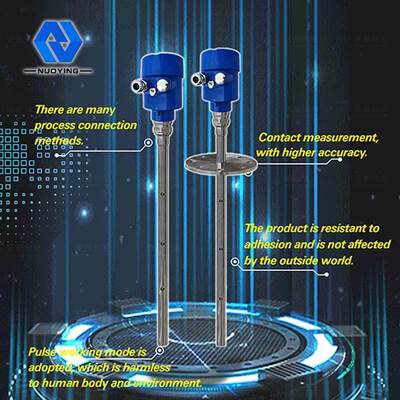

◎De geleide de objecten van de golfradar niveaumeter keurt de geavanceerde technologie van de microgolfverwerking en unieke Echo Discovery Echo-verwerkingstechnologie, contactmeting, hoge metingsnauwkeurigheid, nauwkeurigere meting goed. Onlangs, wordt de geleide golfradar niet beïnvloed door externe omgeving zoals middelgrote temperatuur en adhesie.
◎De reeks 70-x leidde de objecten van de golfradar niveaumeter die voor veelzijdige ingewikkelde arbeidsvoorwaarden en toepassingen toe te schrijven aan de de wijzen van de versprocessverbinding en types van opsporingsmodule geschikt is. Zoals: diëlektrische constantemiddel op hoge temperatuur, hoogst-gedrukt en laag.
◎Impuls het werk de wijze, lage emissiemacht, kan in een verscheidenheid van correderende stof, non-metal containers, geen kwaad aan menselijk lichaam en milieu worden geïnstalleerd.
De technische parameter van 30m Contacteerbare & Hoge Nauwkeurigheid NYRD 701 leidde het Niveaumeter van de Golfradar in Op hoge temperatuur, Druk

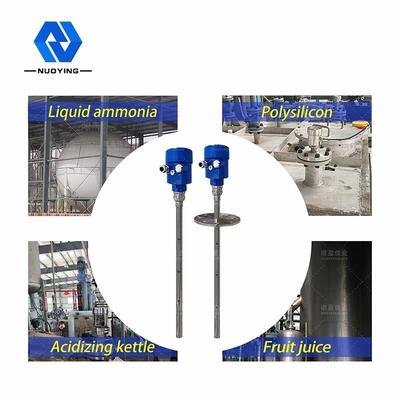

| Typische toepassing | Vloeistof (sterke corrosie, lage diëlektrische constante, adhesie, op hoge temperatuur en hoge druk) |
| Stof (vliegas, kalksteenpoeder, cementpoeder) | |
| Vast lichaam (kleine deeltjes) | |
| Productmodel | NYRD704, |
| Antennevorm | Kabeltype, staaftype |
| Antennemateriaal | PTFE |
| Echobemonstering | 55 keer /s |
| Het meten van waaier | 6m |
| Metingsnauwkeurigheid | 0,05% ~ 0,1% F.S |
| Voeding | 24VDC |
| Signaaloutput | 4… 20mA/HART/RS485/Modbus… |
| Procestemperatuur | -40~ +500 °C |
| Procesdruk | -0.1~2.0MPa, - 0.1~4.0MPa |

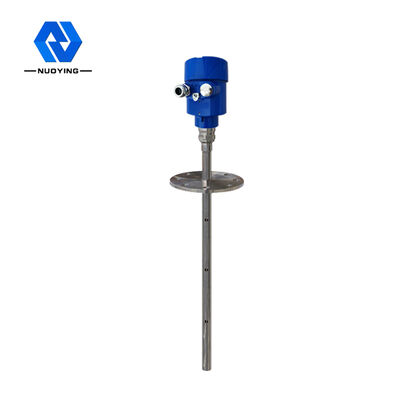

| Procesverbinding | flens |
| Elektrointerface | M20×1.5, ½ „NPT |
| Beschermingsrang | IP 65, IP 67 |
| Explosiebestendige rang | ExiaIICT6Ga |
※ Nota: Het product kan volgens de specifieke behoeften van gebruikers worden aangepast.
