Productdetails:
|
Typische applicatie: | Hoge precisie, hoge hygiëne gelegenheden | Item nr.: | NYRD900-1 |
---|---|---|---|
Frequentie: | 76 GHz ~ 81 GHz | Bereik: | 0.08~150m |
Signaaluitgang: | 4-20mA/HART/RS485/Modbus... | De procestemperatuur: | -40~130℃, -40~260℃ (≥260℃aanpasbaar) |
Procesdruk: | -0.1~2.0MPa | Beschermingsgraad: | IP65, IP67, IP68 (optioneel) |
Hoog licht: | Meter de op hoge temperatuur 80G van het Radarniveau,De Zender van het de Radarniveau van de gasstoom,De Meter 81GHz van het radarniveau |

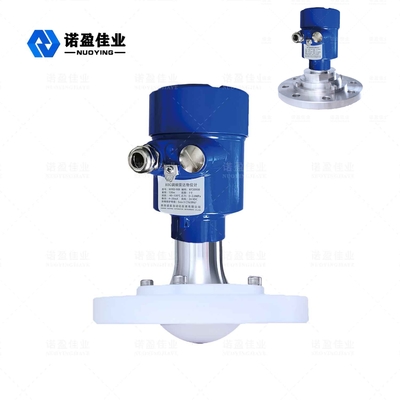

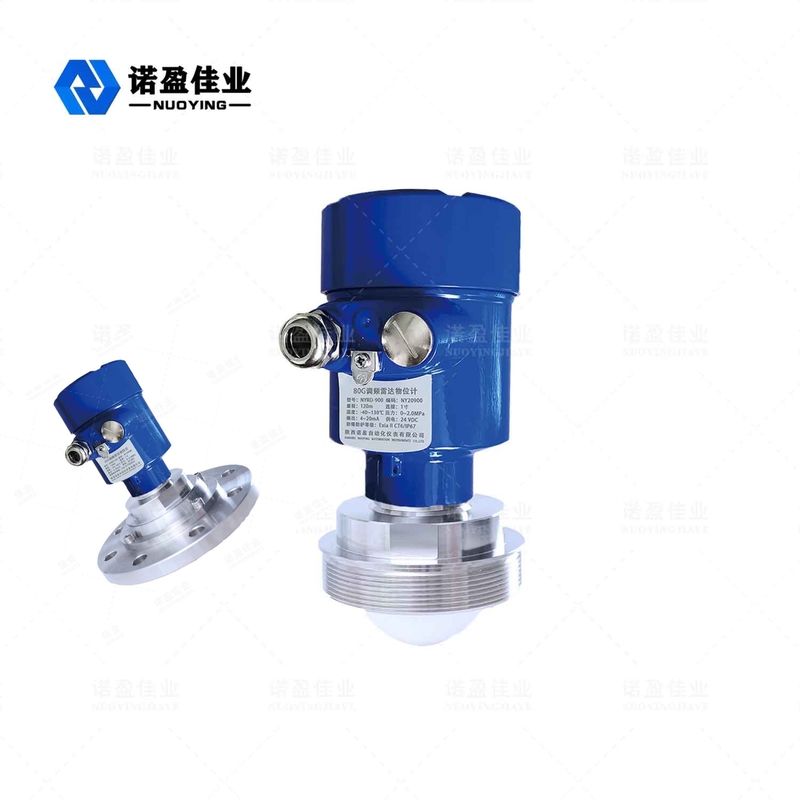

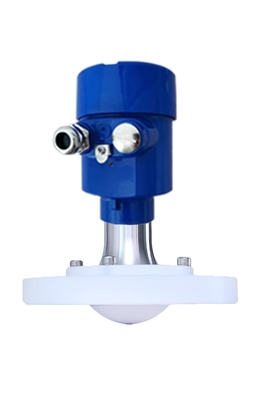

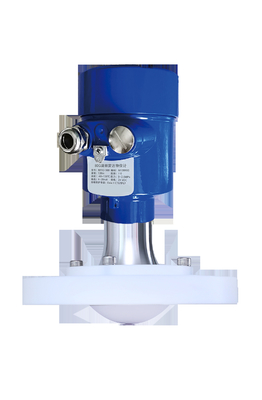

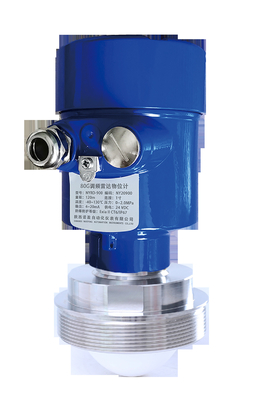

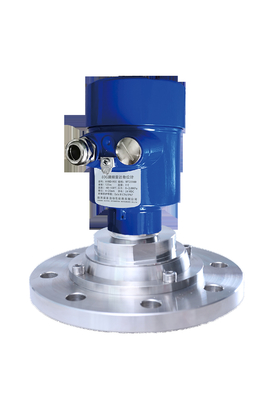

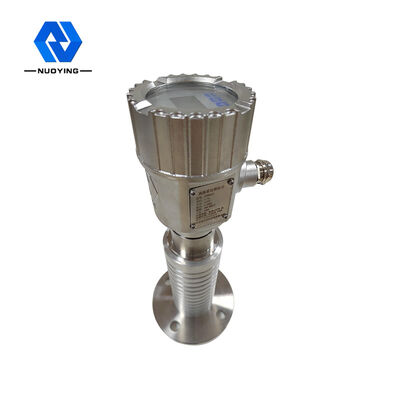

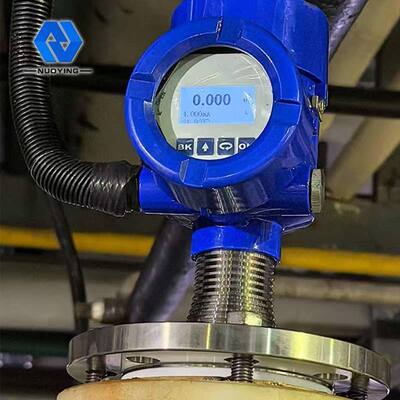

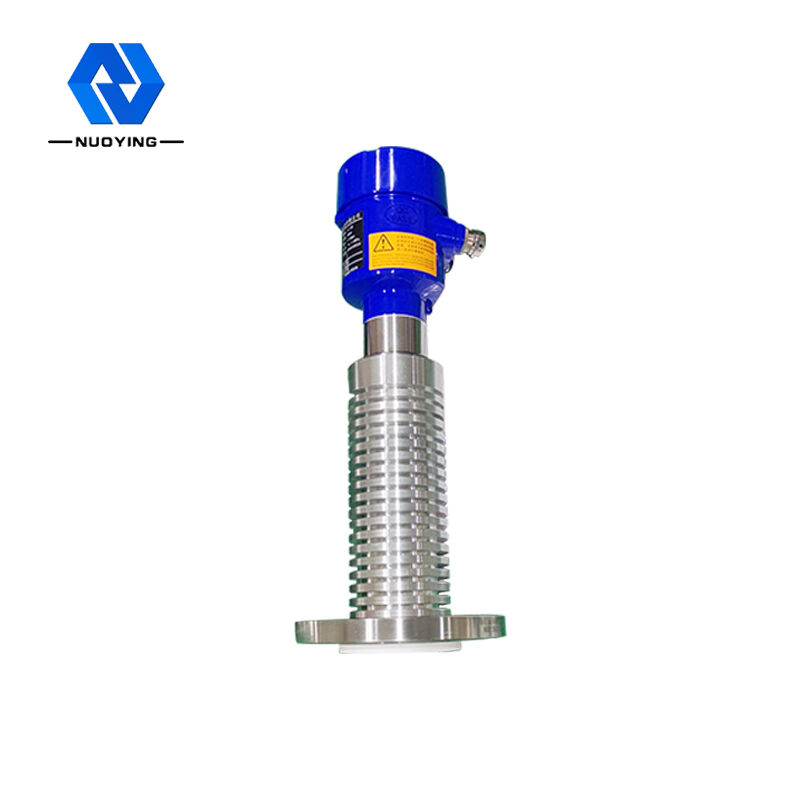

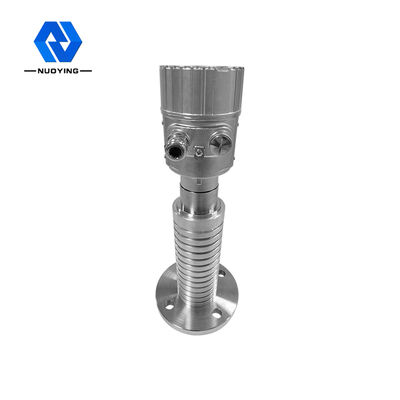

Gasstoom op hoge temperatuur meten 80G Radarniveaumeter 76GHz~81GHz 0,08~150m
Werkend principe
NYRD900 FM-golf FMCW-radarproducten <ook wel de millimetergolfradar genoemd), als gevolg van welk gebruik hoger is dan de Ku-band radarfrequentie millimetergolfband, de detectie van doelen op afstand, een sterke rookstofomgeving, beeldvorming op afstand, het respect zoals multi -spectrale beeldvorming heeft belangrijke toepassingen en kan meer dan een klein doel van microgolfradar detecteren en een nauwkeurigere positionering bereiken. Het heeft een hogere resolutie en een sterkere beveiliging.
Dsign-functie
* Groot bereik, klein blind gebied.Het maximale bereik kan 120 m bereiken en het spraakgebied kan 8 cm bereiken.
* Kleine stralingshoek, klein antenneformaat, eenvoudig te installeren.Het wordt weinig beïnvloed door de grootte van het mondstuk en de interferentie van de barrière.
* De golflengte is korter en de reflectie op het oppervlak van het lichaam is beter, dus het is niet speciaal nodig om de universele flens te gebruiken om te richten.
* Ondersteunt foutopsporing op afstand en upgrade op afstand, waardoor onderhoud op locatie wordt vergemakkelijkt.
* Aangezien de 80GHz-bandradar die wordt gebruikt op het gebied van industriële metingen, hoge precisie, contactloze niveau- en vloeistofniveaumeting, met andere gebruikelijke microgolfpulsradar, geleide golfradar onvergelijkbare voordelen, extreem smalle straal en penetratievermogen, kan aanpassen aan de ultra-complexe werkomstandigheden, zonder de meetprestaties te verzwakken.
Technische parameter
Sollicitatie | De emissiehoek van elektromagnetische golven is minder dan 3°, geschikt voor metingen in nauwe ruimtes of geleide golfbuizen |
Geschikt voor grote opslagtolerantie (150m) en kleine cilinderopslag "klein blind gebied" | |
Hoge precisie, hoog hygiëneniveau en andere meetplaatsen | |
De procesomstandigheden zijn complex (roeren, verwarmingsstaaf, ladder, drijvend dak, sterk stof, sterke stoom, enz.) | |
Item nummer | NYRD900 |
Zendfrequentie | 76 GHz ~ 81 GHz, FM-scanfrequentiebreedte 5 GHz |

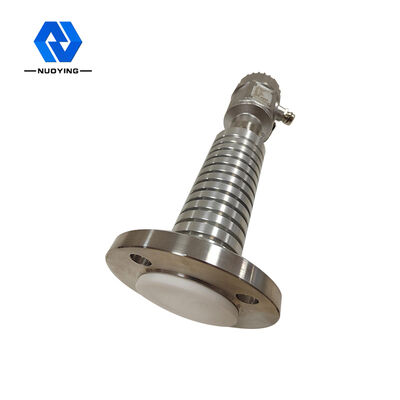

Antenne vorm | Lensantenne, anti-corrosie lensantenne |
Het antennemateriaal | PTFE,304+PTFE |
Meetbereik | 0.08~150m |
Nauwkeurigheid van de meting | 0,05%~0,1% FS |
Stroomvoorziening | 24VDC, 220VAC |
Signaaluitgang | 4-20mA/HART/RS485/Modbus... |
De procestemperatuur | -40~130℃, -40~260℃ (≥260℃aanpasbaar) |
Procesdruk | -0.1~2.0MPa |
Procesverbinding | Draad, beugel, flens, sanitaire klem (optioneel) |
Beschermingsgraad | IP65, IP67, IP68 (optioneel) |
Explosieveilige kwaliteit | ExiaIICT6 Ga,ExdIICT6 Gb (zoals weergegeven in het certificaat) |
Als u nog andere vragen heeft, neem dan contact met ons op.We zullen uw verzoeken zo snel mogelijk verwerken.
