Productdetails:
|
| Toepassing: | vloeistoffen, stof, vaste lichamen | Punt Nr.: | NYRD808 |
|---|---|---|---|
| Antennevorm: | Bartype, het type van waterdaling | Antennemateriaal: | PTFE、 304、 316 |
| Het meten van waaier: | 35m, 40m, 80m | Nauwkeurigheid van meting: | 0.05%~0.1%F.S |
| Hoog licht: | 70m de Meter van het Radarniveau,24V het Niveauzender van de voedingradar,Stevige het Type van Flensradar Niveauzender |
||
Van de de sensorradar van het cementniveau van de de korrelbak van het de radarniveau van het de meterhert de zender van het de radarniveau
Beschrijving
Deze reeks van goedgekeurde 26G sensor van de de hoge frequentieradar van het radarniveau de meter, de maximummetingswaaier kan tot 70 meters bereiken. De antenne is geoptimaliseerde verdere verwerking,
de nieuwe snelle microprocessors hebben hogere snelheid en de efficiency kan gemaakte signaalanalyse zijn, kan de instrumentatie voor reactor, stevige silo en zeer complex metingsmilieu worden gebruikt.
Specificatie
| 70 van de het Niveau van de Meter Goedgekeurde 26G Hoge Frequentie van de Waaierradar de Radarmeters Sensor | |
| Toepassing | Stevig materiaal, Sterk stof |
| Het meten van Waaier | 70 Meters |
| Procesverbinding | Universele Flens |
| Middelgrote Temperatuur | -40℃ ~ +250℃ |
| Procesdruk | -0.1 ~ 0,1 Mpa |
| Nauwkeurigheid | ± 15mm |
| Beschermingsrang | IP67 |
| Frequentiegebied | 26GHz |
| Signaaloutput | Two-wire 4~20mA/Hart (/Vier) RS485/Modbus |
| Explosiebestendige Rang | Exia II C T6 GA |
Principe
Van de de zenderantenne van het radarniveau de de microgolfimpuls is smal, de benedenwaartse transmissieantenne. De microgolfblootstelling aan de middelgrote oppervlakte wordt weerspiegeld terug door het antennesysteem ontvangt, verzendt opnieuw het signaal naar de elektronische kring automatisch omgezet in niveausignalen (omdat de snelheid van de microgolfpropagatie, elektromagnetische golf om het doel en nagedacht terug naar de ontvanger te bereiken dit keer bijna onmiddellijk is).
Gegevensmeting: Schroefdraadbodem of de het verzegelen oppervlakte van de flens.
Nota: Zorg de meter van het radarniveau het ervoor hoogste niveau niet blind meten kan ingaan
gebied (hieronder getoonde Figuur D).

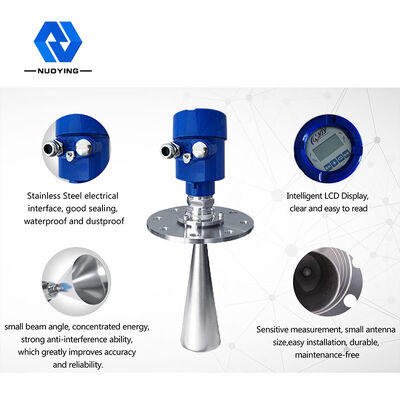

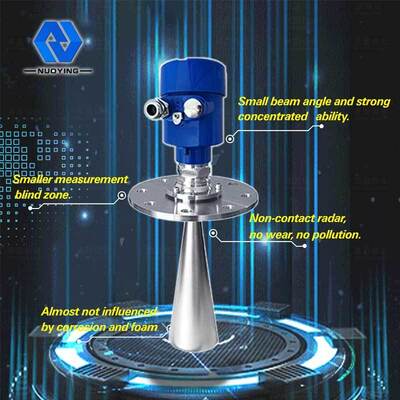

Eigenschappen
Grootte van de Ø de Kleine antenne, gemakkelijk te installeren; Niet-contactradar, geen slijtage, geen verontreiniging.
Ø bijna geen corrosie, belleneffect; bijna beïnvloed niet door waterdamp in de atmosfeer, veranderen de temperatuur en de druk.
Milieu van het Ø heeft het Ernstige stof op het meterwerk op hoog niveau weinig effect.
Is de Øa kortere golflengte, de weerspiegeling van stevige oppervlakteneiging beter.
De Østralingshoek is klein, is de energie geconcentreerd, kan de capaciteit van echo verbeteren en interferentie vermijden.
Het Ø de metende waaier is kleiner, want een meting goede resultaten zal opleveren.
Kan de Ø Hoge signal-to-noise verhouding, de staat van de niveauschommeling betere prestaties verkrijgen.
Ø Hoge frequentie, meting van stevige en lage diëlektrische constante van de beste keus.
De Installatievereisten
Wordt geïnstalleerd in de diameter van 1/4 of 1/6. Nota: de afstand tussen de minimumafstand van de tankmuur tank hoge 1/10 moeten zou zijn.
Nota: 1. gegeven
2.The containercentrum of as van symmetrie
Het hoogste kegeltankniveau, kan worden geïnstalleerd bij
de bovenkant van de tank is midden, kan de meting aan de kegelbodem waarborgen.
Een voerantenne aan de verticale groeperingsoppervlakte. Als de oppervlakte ruw is, moet de stapelhoek worden gebruikt om de hoek van cardanische flens van de antenne aan de groeperingsoppervlakte aan te passen.
(wegens stevige oppervlakte zal de schuine stand de echovermindering, zelfs Verlies van signaal. veroorzaken)
Kan de Ø Kegeltank niet boven de voerhaven worden geïnstalleerd.
Nota: de openluchtinstallatie zou zonnescherm moeten goedkeuren.
1. Verbeter
2. Fouten regendichte maatregelen
Het Ø het instrument kan niet in de overspannen of overkoepelde daktussenpersoon worden geïnstalleerd. Naast opbrengst wordt de indirecte echo ook beïnvloed door de echo's. De veelvoudige echo kan groter zijn dan de reële waarde van signaalecho, omdat door de bovenkant veelvoudige echo kan concentreren. Kan niet zo in een centrale plaats worden geïnstalleerd.
1. Verbeter
2. Fout
Ø zijn Er hindernissen beïnvloedend meting nodig bezinningsplaat.
1. Verbeter
2. Fout
De Elektroverbinding
Het voedingvoltage:
(4~20) mA/HART (Twee draadsysteem)
De voeding en het signaal van de outputstroom
het delen van een kabel van het twee kernschild. De waaier van het leveringsvoltage ziet technische gegevens. Voor intrinsiek brandkast moet het type een veiligheidsbarrière tussen de voeding en het instrument zijn.
(4~20) mA/HART (Vier draadsysteem)
Afzonderlijke voeding en het huidige signaal,
respectievelijk gebruikend een machtskabel. De waaier van het leveringsvoltage ziet technische gegevens.
RS485/Modbus
De voeding en Modbus-afzonderlijke signaal de lijn drespectively gebruikend een beschermde kabel, de waaier van het voedingvoltage zien technische gegevens.
FAQ
Q: Hoe lang u me zult antwoorden?
A: Wij zullen u zo spoedig mogelijk maar binnen 12 uren contacteren
Q: Kan ik sommige steekproeven krijgen?
A: Ja, is de Steekproeforde beschikbaar voor kwaliteitscontrole en markttoets. Maar u moet de uitdrukkelijke kosten betalen.
Q: Hoe spoedig kunt u uw productie schikken?
A: Eens wordend uw productbevestiging en ontvangend de vooruitbetaling, onmiddellijk zal de productie zijn begonnen.
Q: Wat is levertijd?
A: Het vergt gewoonlijk ongeveer 3-5 werkdagen voor kleine orde en 10-15 dagen voor grote orde.
Q: Hoe controleert u uw kwaliteit?
A: Drie inspectiestappen (van origineel, productie, en gebeëindigde goederen) + de goede garantiedienst (1 jaar vrij om nieuwe zonder enige menselijke schadefactoren te veranderen).
Q: Welke certificaten hebt u?
A: ISO9000, Ce, Explosiebestendige certificatie, klaar RoHs. En vóór delievry van goederen, kwaliteit en veiligheids kan de inspectiecertificatie door derde delen wordt uitgegeven dat ook worden aangeboden.
Q: Kon ik uw fabriek bezoeken?
A: Zeer onthaal! Vlieg aan Xian Yang-luchthaven. Het was een groot genoegen voor ons.
Q: Wat is uw garantietermijnen?
A: Wij bieden 12 van de garantie aanmaanden tijd.
Q: kunt u OEM & de Aangepaste dienst verlenen?
A: Ja, zijn OEM en ODM beide beschikbaar, hebben wij de professionele R&D-afdeling die professionele oplossingen voor u kan verstrekken.
Verpakking & het Verschepen
Technische parameter
| Toepassing | Allerlei vloeistoffen (sterke corrosie, lage diëlektrische constante, het bewegen, stoom, kristallisatie, condensatie, dunne modder, op hoge temperatuur en hoge druk, enz.) |
| Allerlei stof (sterk stof, drijvend stof, cementpoeder, kalkpoeder, vliegas, kristallisatie en andere gelegenheden) | |
| Diverse vaste lichamen (korrel, kleine stenen, ijzererts, steenkool, enz.) | |
| Artikelnummer | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-BR, NYRD-TJ, NYRD- SL | |
| Antennevorm | Bartype, het type van waterdaling, plaattype, hoorntype, oppervlaktetype, lenstype |
| Het antennemateriaal | PTFE, 304.316, PP, PFA |
| Het meten van waaier | 10m, 20m, 30m, 35m, 40m, 80m |
| Nauwkeurigheid van meting | 0.05%~0.1%F.S |
| Voeding | 24VDC (draad twee, draad vier), 220VAC |
| Signaaloutput | 4-20mA/HART/RS485/Modbus… |
| De procestemperatuur | -40~+130℃, - 40~+150℃, - 40~+2600℃, - 40~+1200℃ |
| Procesdruk | -0.1~0.3Mpa, - 0.1~2.0Mpa, - 0.1~4.0Mpa, |
| Procesverbinding | Draad, steun, flens, (facultatieve) Gezondheidsklem |
| Elektrointerface | M20x1.5, 1/2“ NPT |
| Beschermingsrang | IP65, IP67, (FACULTATIEVE) IP68 |
| Explosiebestendige rang | ExiaIICT6 GA, ExdIICT6 GB (zoals aangetoond in het certificaat) |
