Productdetails:
|
Typische applicatie: | Vloeistof | product Model: | NYCZ500 |
---|---|---|---|
Installatie methode: | Hoogste-opgezet | Meetbereik: | 050~5000mm (kabeltype: 25m) 505000mm |
Meetnauwkeurigheid: | +0.5mm | Procestemperatuur: | - 40~+120 ℃ |
Procesdruk: | -0.1~1.6MPa, - 0.1~2.5MPa | Verbinding: | Draad, Flens, (facultatieve) Steun |
Hoog licht: | Geïsoleerde magnetische niveauzender,Zwevende bal magnetische niveauzender,Industriële magnetische vlottertype niveaumeter |

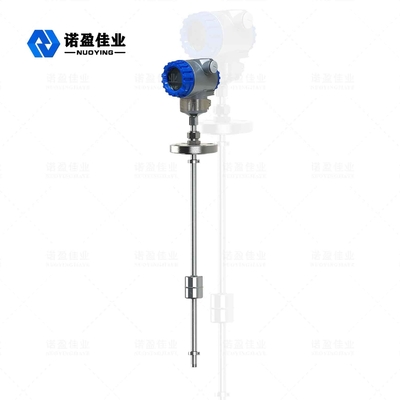

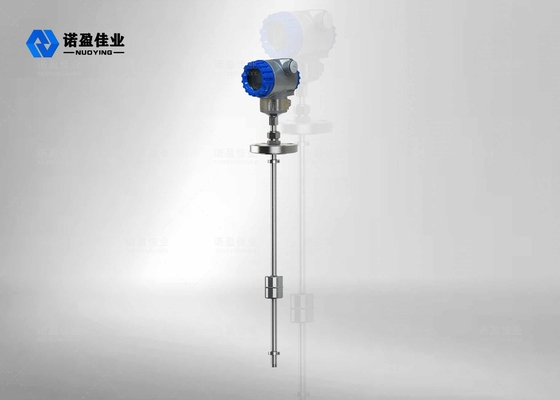

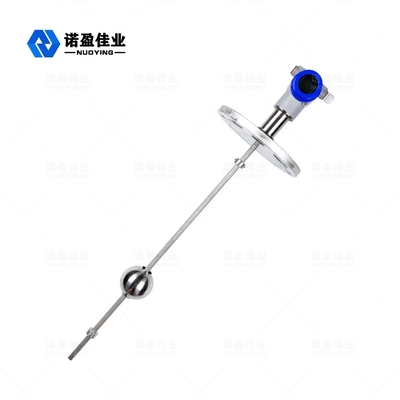

Volledig geïsoleerd MmagnetischFveeling balniveaumeter veilig en betrouwbaarIndustriële toepassingen
Eenvoudige structuur MmagnetischFveeling bal LevelMeter Werkend Stabiel Werkend Principe:
Magnetische zwevende balniveaumeter gebruikt een ringvormige magnetische vlotterbal om de droge rietbuizen in de hoofdmeetstaaf naar binnen te trekken als het vloeistofniveau stijgt.Vervolgens zet het het vloeistofniveau om in een overeenkomstige weerstand om het signaal uit te voeren.Het zet het weerstandssignaal om in een tweedraads 4-20mA stroomuitgang door een geïntegreerde transmissiecircuitmodule in de aansluitdoos te installeren.Magnetische vlotterniveaumeter biedt ook on-site LED digitaal display om het vloeistofniveau te meten.Producten uit de NYFZ-X-serie zijn standaard, corrosiebestendig en explosieveilig.
Magnetische zwevende bal niveaumeter werkt volgens het principe van floatage en magnetische koppeling.In de detectiebuis is een groep droge reed-buizen en precisieweerstanden geïnstalleerd.Wanneer de magnetische vlotterbal op en neer langs de detectiebuis beweegt met de verandering van het vloeistofniveau, worden de droge rietbuizen om de beurt verbonden om de uitgangsweerstandswaarde van de detectiebuis te veranderen.De conversiecircuitmodule in de aansluitdoos zet de waarde om in een stroomuitgang van 4 ~ 20 mA.
De vlotterbal kan verschillende materialen en vormen hebben.Zoals 1Cr18Ni9Ti, PP, PVC, PTFE en andere materialen.Voor het meten van verschillende werkomstandigheden zoals anti-corrosie, explosieveilige en drukbestendigheid.Let bij het selecteren van een magnetische vlotterniveaumeter op de dichtheid en viscositeit van het gemeten medium voor een betere meting.
MmagnetischFveeling bal LevelMeter Ontwerpfunctie
◎ Eenvoudige structuur, solide en betrouwbare, stabiele werking.
◎ Het display geeft het vloeistofniveau in rood aan, wat intuïtief, opvallend en gemakkelijk af te lezen is.
◎ Er kunnen meerdere installatievormen en aansluitvormen worden geselecteerd.Groot meetbereik, geen blind gebied in het hele meetproces.
◎ Continue meting van het vloeistofniveau van verschillende vloeistoffen en hoge temperatuur, hoge druk, corrosieve, brandbare en explosieve media.Weergave en getest medium
◎ Volledig geïsoleerd, veilig en betrouwbaar.Professioneel ontwerp kan worden uitgevoerd voor speciale druk en temperatuur.
MmagnetischFveeling bal LevelMeterOntwerpfunctie
Typische applicatie | vloeistof |
product Model | NYDFZ-X |
Materiaal sonde: | 304, 316 |
Meetbereik | 50-5000mm |
Energieverbruik | 720mW |
Procestemperatuur: | - 40~+120 |
Gemiddelde dichtheid | 500-2000kg/m3 |
Procesdruk | -0.1~+1.6MPa,-0.1~+2.5MPa |
Procesverbinding | schroefdraad, flens, beugel (optioneel) |
Elektrische interface | M20 x 1,5, G3/4'' |
Stroomtoevoer | 24VDC, 220VAC (optioneel) |
Ter plaatse weergeven | LCD (optioneel) |
Beschermingsgraad: | IP65 |
Explosieveilige kwaliteit: | Exia II CT6 (details in certificaat) |
MmagnetischFveeling bal LevelMeterProduct applicatie
Magnetische zwevende balniveaumeter is geschikt voor weergave van vloeistofniveaus op containers voor chemicaliën, petroleum en andere industriële apparatuur.Op dit moment wordt het veel gebruikt bij het meten en regelen van het vloeistofniveau in de aardolie-, chemische, metallurgie-, energie-, voedsel-, farmaceutische, papier- en andere industrieën.
