Productdetails:
|
Typische applicatie: | waterkanaal, reservoirs, rivieren, meren, ondiepten, enz. | Antennemateriaal: | (facultatief) 316L |
---|---|---|---|
Meetbereik: | 30m, (facultatieve) 80m | Nauwkeurigheid: | ±3mm |
Stroomvoorziening: | 24VDC (lijn twee, lijn vier) | Procestemperatuur: | -40~+80℃ |
Procesdruk: | -0.1~3.0MPa | procedureaaneenschakeling: | flens, (facultatieve) steun |
Hoog licht: | Contactloze radarniveauzender 26G,SL Intelligente radarniveauzender,NYRD Radarniveaumeter |

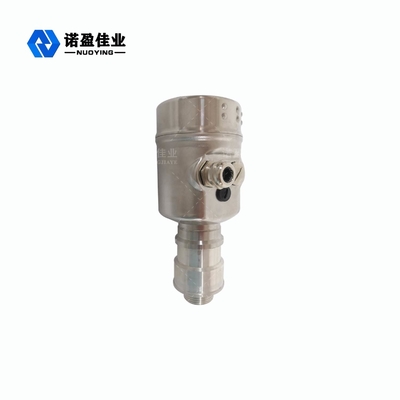

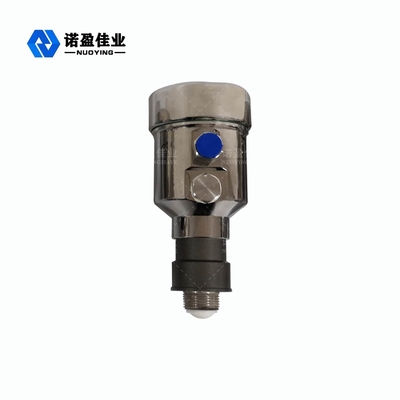

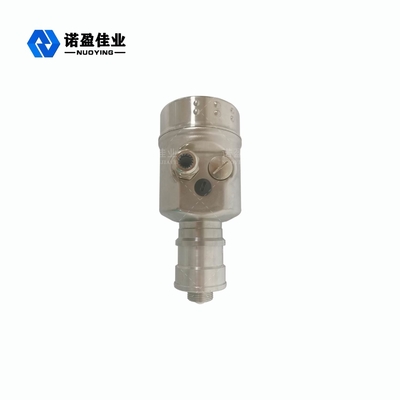

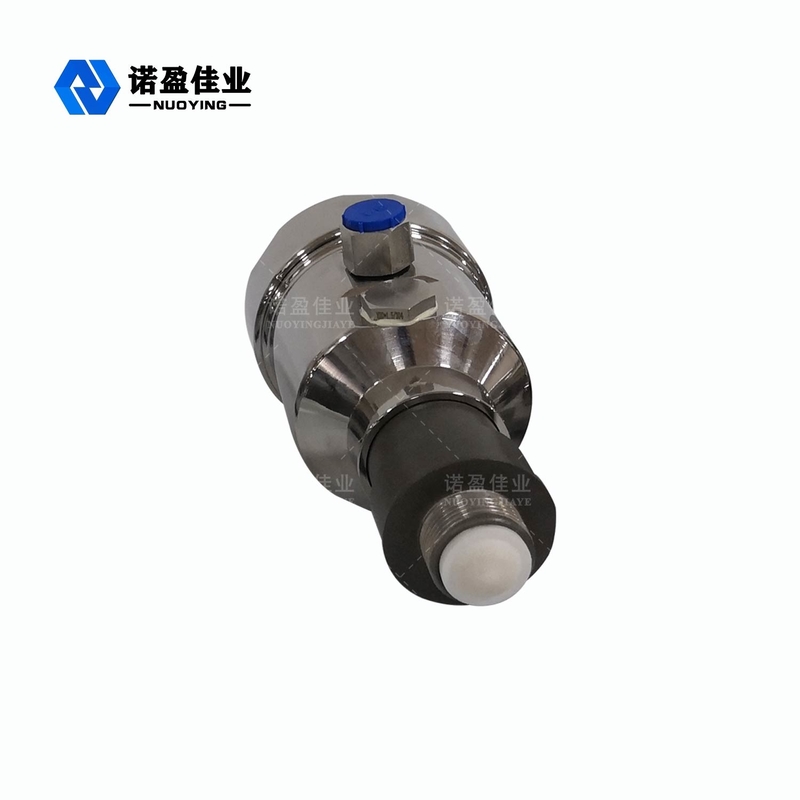

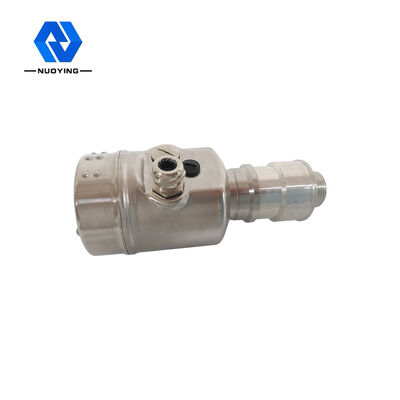

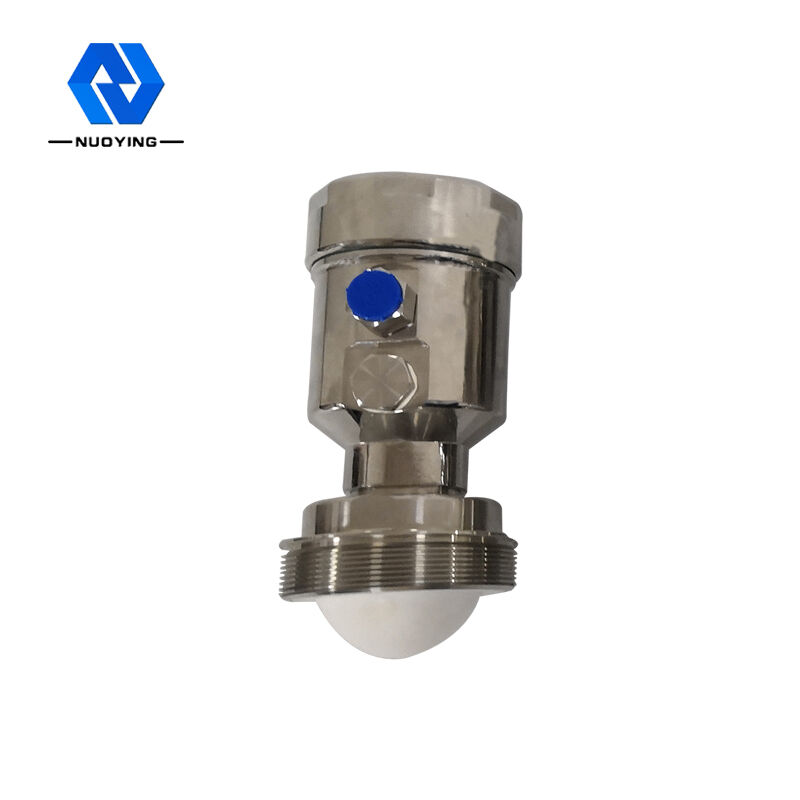

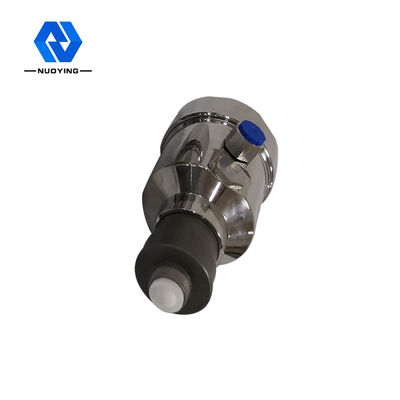

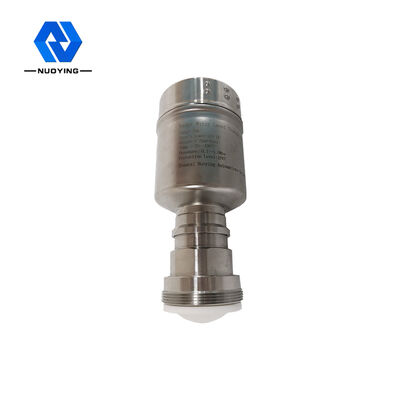

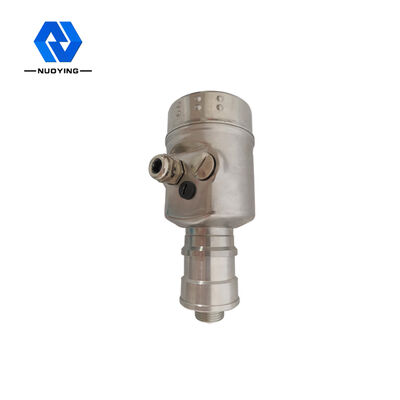

26G NYRD SL Contactloze intelligente radarniveauzender met hoge frequentie
Het werkingsprincipe van 26G NYRD SL contactloze intelligente radarniveauzender met hoge frequentie:
De antenne op radarniveau zendt smalle microgolfpulsen uit, die door de antenne naar beneden worden uitgezonden.Nadat de pulsgolf het oppervlak van het gemeten medium raakt, wordt het teruggekaatst en opnieuw ontvangen door het antennesysteem, en het signaal wordt verzonden naar het elektronische circuitgedeelte en automatisch omgezet in een niveausignaal (omdat de pulsvoortplantingssnelheid extreem snel is) , de elektromagnetische golf bereikt het doel en wordt teruggekaatst naar de ontvanger. De tijd die nodig is om heen en weer te gaan is bijna onmiddellijk)
Datum van meting: afdichtingsoppervlak van schroefdraadbodem of flens.
Opmerking: Wanneer u radarniveau-timing gebruikt, zorg er dan voor dat het hoogste materiaalniveau het blinde gebied voor de meting niet kan binnendringen (het gebied dat wordt weergegeven in D in de afbeelding).
Ontwerpkenmerken van26G NYRD SL Contactloze intelligente radarniveauzender met hoge frequentie
◎ bijna ongevoelig voor corrosie en schuim;Niet beïnvloed door veranderingen in gemiddelde dichtheid, temperatuur en druk.
◎ Kortere golflengte, betere reflectie op hellende vaste oppervlakken.
◎ De stralingshoek is klein, de energie is geconcentreerd, wat het echovermogen verbetert en bevorderlijk is om interferentieobjecten te vermijden.
◎ Het meten van het blinde gebied is kleiner, want met een kleine tank worden ook goede resultaten behaald.
◎ Hoge signaal-ruisverhouding, zelfs in het geval van fluctuaties, kan ook betere prestaties opleveren.
geval van fluctuaties kunnen ook betere prestaties worden verkregen.
◎ Hoge frequentie, is de beste keuze voor het meten van vast en laag diëlektrisch constant medium. Hoge frequentie, is de beste keuze voor het meten van vast en laag diëlektrisch constant medium.
◎De antennemaat is klein, eenvoudig te installeren;Contactloze radar, geen slijtage, geen vervuiling.
◎ Ernstige stofomgevingen hebben weinig invloed op het werk van de hoogfrequente niveaumeter.
Technische parametersvan26G NYRD SL Contactloze intelligente radarniveauzender met hoge frequentie
technische parameters | |
signaaluitgang: | 4...20mA/HART/RS485/Modbus.. |
De procestemperatuur: | -40~+260 "C |
De procesdruk |
-0.1~2.0MPa |
De procesverbinding | flens (optioneel) |
elektrische interface: | M20X1.5, % ~NPT |
Beschermingsgraad /IP-klasse: |
IP67 (optioneel) |
explosieveilige kwaliteit |
ExialICT6 (zie certificaat voor details) |
※Opmerking: het product kan worden aangepast aan de specifieke eisen van gebruikers.
