Productdetails:
|
Voedingsspanning: | 24VDC、 220VAC | Typische applicatie: | Hoge precisie, hoog hygiëneniveau en andere gelegenheden van meting |
---|---|---|---|
signaaloutput: | 4… 20mA/HART/RS485/Modbus… | Antennevorm: | anticorrosion type |
Procestemperatuur: | -40~+130℃ | Procesdruk: | -0.1~2.0MPa |
procedureaaneenschakeling: | Flens | mate van bescherming: | IP67 |
Hoog licht: | Remote Debugging Radar Niveau Zender,80G Geleide Wave Radar Niveau Meter,Anticorrosie Type Radar Niveau Meter |

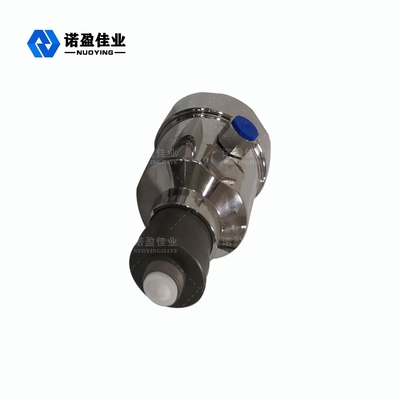

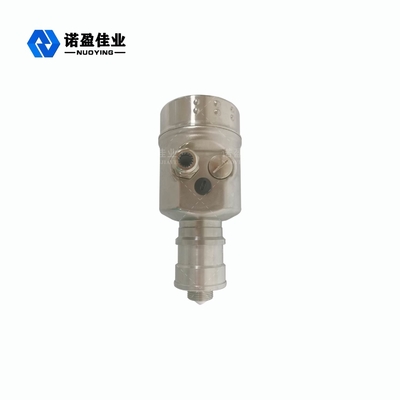

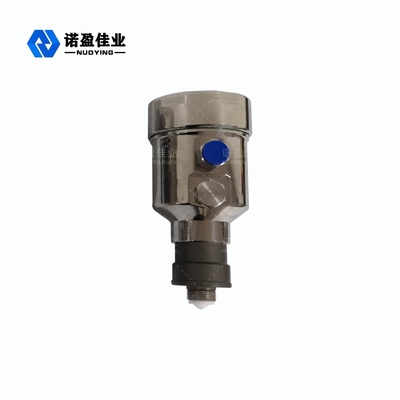

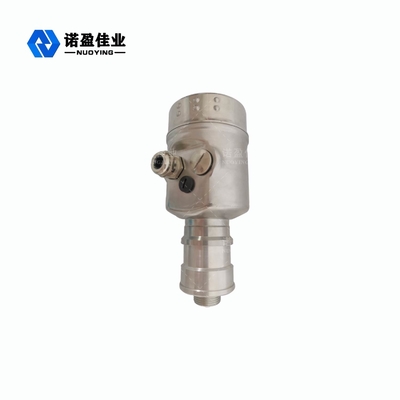

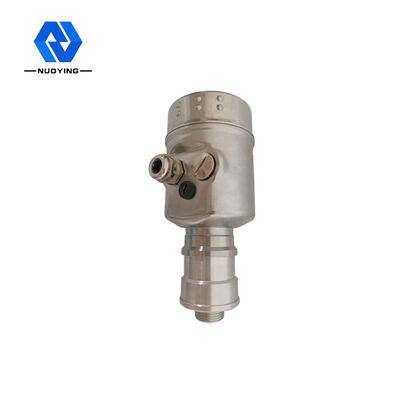

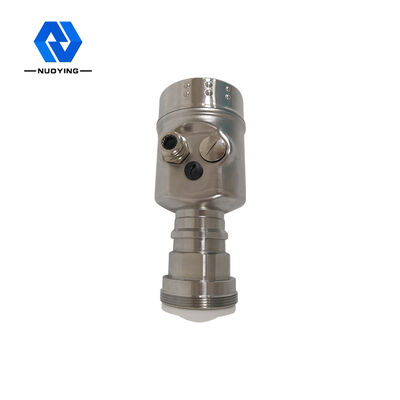

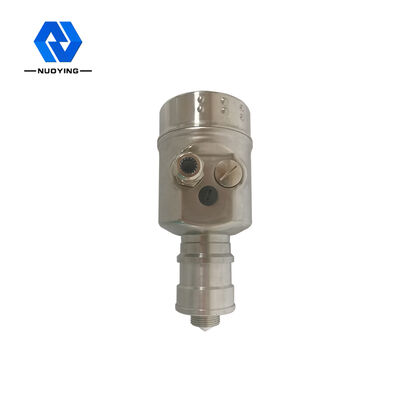

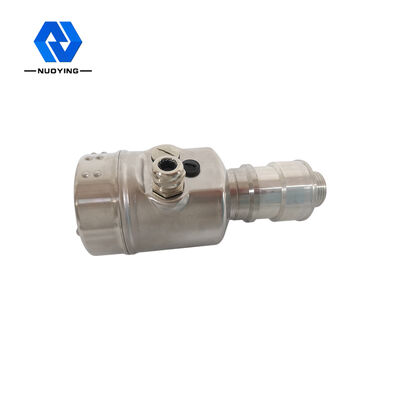

80G Hoge precisie meten Radar Level Meter Ondersteuning Remote Debugging
Werkingsprincipe van:80G Hoge precisie meten Radar Level Meter Ondersteuning Remote Debugging
NYRD900 FMCW-radarproducten (ook bekend als millimetergolfradars), kunnen vanwege het gebruik van millimetergolfbanden met een hogere frequentie dan Ku-bandradars worden gebruikt in doeldetectie op lange afstand, sterke rook en stofvrije omgevingen , beeldvorming over lange afstand, multispectrale beeldvorming en andere aspecten.Belangrijke toepassingen, en kan doelen detecteren die kleiner zijn dan microgolfradar en een nauwkeurigere positionering bereiken, met een hogere resolutie en sterkere vertrouwelijkheid.
Ontwerpfunctievan80G Hoge precisie meten Radar Level Meter Ondersteuning Remote Debugging
1. Goede voorbijgaande prestaties: op basis van de zelf ontwikkelde CMOS millimetergolf RF-chip, om een compactere RF-structuur en een hogere ruis-signaalverhouding te bereiken.
2.De 5GHz werkbandbreedte zorgt ervoor dat het product een hogere meetresolutieverhouding en meetnauwkeurigheid heeft;
3. Coherentie: een coherente stroomgestuurde dipoolschokgeneratie of een niet-lineair differentieel frequentie-effect van een coherente laserpulsgeneratie
4. Lage energie: millimetergolffotonenergie heeft slechts een paar milli-elektronvolt, er zal geen röntgenionisatie en vernietiging van de te detecteren stof zijn, dus het is niet eenvoudig om de te detecteren stof te vernietigen
5. Sterke penetratie: sterke penetratie voor niet-polaire stoffen.Veel niet-metalen niet-polaire materialen absorberen minder stralen in deze band en kunnen daarom worden gebruikt om de interne structuur van het materiaal te onderzoeken.Keramiek / karton / plastic producten / schuim zijn bijvoorbeeld transparant voor deze band van elektromagnetische straling en kunnen ook worden gebruikt voor het bewaken van de veiligheid van luchthavens / stations, zoals het verkennen van machines / explosieven en medicijnen, of voor het detecteren van laslassen op printplaten.
6. Gemakkelijk te absorberen door polaire moleculen: deze band heeft minder verstrooiing in niet-homogene stoffen en kan het waterdampgehalte detecteren en meten.U kunt ook de materiaalsamenstelling bestuderen of kwaliteitscontrole uitvoeren door hun karakteristieke profielen te analyseren.
7. Groot meetbereik, klein blind gebied.Het maximale bereik kan 120 m bereiken en het blinde gebied kan 8 cm bereiken.
Technische parameters van:80G Hoge precisie meten Radar Level Meter Ondersteuning Remote Debugging
Typische applicatie |
De elektromagnetische golfemissiehoek is minder dan 3 graden, geschikt voor het meten van een smalle ruimte of geleidegolfbuis |
Geschikt voor overmaatse opslagtanks (150m) en kleine opslagtanks (klein blind gebied) | |
Hoge precisie, hoog hygiëneniveau en andere meetmomenten | |
Complexe procesomstandigheden (roeren, verwarmingsstaaf, ladder, drijvend dak, sterk stof, sterke stoom, enz.) | |
product Model |
NYRD900 |
emissie frequentie | 76GHz-81GHz, de FM-scanfrequentiebreedte is 5GHz; |
Antenne vorm |
Lensed antenne, anticorrosie type, lensed antenne |
Antenne materiaal: |
PTFE, 304+PTFE |
meetbereik |
0,08-150m |
nauwkeurigheid van meting | 0,05%-0,1%FS |
Voedingsspanning | 24VDC, 220VAC |
signaaluitgang: |
4...20mA/HART/RS485/Modbus... |
Procestemperatuur: | -40~+130℃,-40~+260℃ (≥260℃ kan worden aangepast) |
Procesdruk |
-0.1~2.0MPa |
procedure koppeling |
schroefdraad, beugel, flens, klemmen (optioneel) |
niveaus van bescherming | IP65,IP67,IP68 (optioneel) |
explosieveilige classificatie | Exia II CT6 Ga,Exd II CT6 Gb (zie certificaat voor details) |
※Opmerking: het product kan worden aangepast aan de specifieke eisen van gebruikers.
