Productdetails:
|
Typische applicatie: | Diep goed, grote waaier | Antennemateriaal: | flexibele (facultatieve) kabels 304 |
---|---|---|---|
Stroomvoorziening: | 24 VD C | middelgrote temperatuur: | -40~+ 150℃ |
Procesdruk: | -0.1 ~ 1,6 MPa | procedureaaneenschakeling: | 3/4 draad van B S P T, (facultatieve) flens |
mate van bescherming: | I P67 | signaaloutput: | 4… 20mA/RS485 |
Hoog licht: | IP67 RF-toegangsniveausensor,flexibele kabels 304 RF-niveauzender |

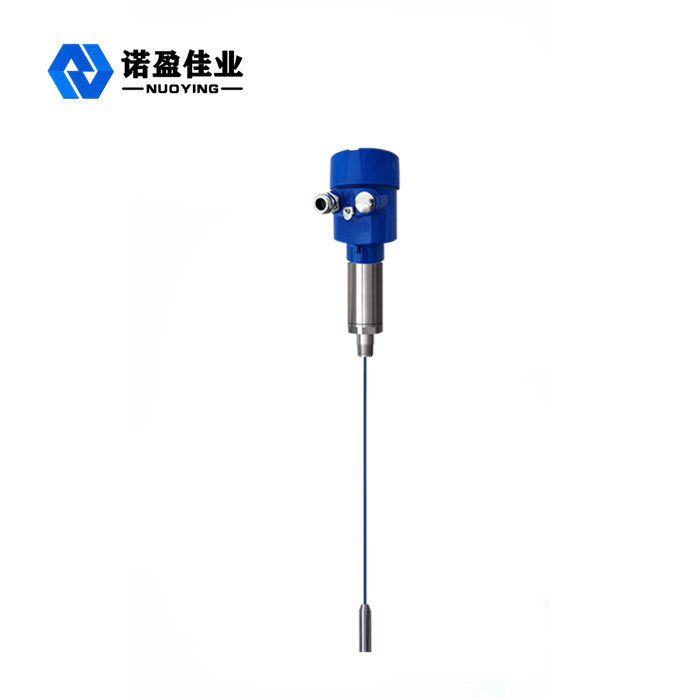

Nysp-M20 Hoge het Niveauzender van de Betrouwbaarheidsrf Toegang zonder Dode Streekmeting
Het het werk Principe van nysp-M20 Hoge het Niveauzender van de Betrouwbaarheidsrf Toegang zonder Dode Streekmeting
Rf-de geleidingsvermogenmeettechniek is een positiemeettechniek met unieke voordelen. Hoewel gelijkaardig aan het concept de algemene technologie van de capacitieve weerstandsmeting, voegt de rf-geleidingstechnologie drijven-Schildkring en bijlkring aan de elektronische eenheid toe, waarbij afzonderlijke meting van impedantie en capacaciance wordt toegelaten. Berekend door de wetten van fysica, zijn de impedantie en toleracitivity van om het even welke tegenhanger gelijk, zodat kunnen de gevolgen van de tegenhanger van de totale productie door de faseverschuiving van de oscillerende kring worden gemeten en worden geëlimineerd.
De sonde van de het niveaumeter van de radiofrequentietoegang is geïnstalleerd die in de opslagtank, en de verandering van het radiofrequentiesignaal door de verandering van het niveau wordt veroorzaakt wordt verkregen door de sonde. Het drijfschildeind van de sonde kan rf-stroom verhinderen door het hangende materiaal over te gaan om een lijn te vormen, waarbij de nauwkeurigheid van instrumentenmeting wordt verzekerd.
Ontwerpeigenschappen van nysp-M20 Hoge het Niveauzender van de Betrouwbaarheidsrf Toegang zonder Dode Streekmeting
◎het anti hangen: het unieke drijfontwerp van de schildkring verbetert de anti het hangen capaciteit
◎voedingwaaier: voeding werkende waaier: 13 ~ 35vdc
◎de temperatuur van het sondeproces: - 100 ℃ ~ 800 ℃
◎Geen dode streekmeting, kan op een grote waaier van de materiële gelegenheden van de niveaumeting van meer dan tien centimeters of zelfs verscheidene centimeters worden toegepast
◎Het maximum die waaier meten kan honderd meters, zelfs honderden meters bereiken
◎De kleverige materiële interfacemeting is een groot voordeel van dit instrument
◎stabiele en betrouwbare output, bestand tegen materiële vliegas, vallen, waterdamp, kristallisatie en was
◎geen beweging, geen delen gemakkelijk te dragen, geen het regelmatige schoonmaken, onderhoud en zuiveren
De technische Zender van het de Toegangsniveau van de parameters nysp-M20 Hoge Betrouwbaarheid rf zonder Dode Streekmeting
Typische toepassing | Vloeistof (Corrosie, geleidingsvermogen, lage diëlektrische constante, het bewegen, interface, elektrische dehydratie, viscositeit, diep goed, ultra grote waaier en andere gelegenheden) |
Stof (geleidingsvermogen, isolerend poeder, enz.) | |
Vast lichaam (geleidingsvermogen, het isoleren, isolerend vast lichaam met ultrahoge temperatuur, enz.) | |
productmodel
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
Antennevorm
|
De zachte kabel, geïsoleerde zachte kabel, isoleerde niet zachte kabel, harde staaf, geïsoleerde harde staaf, geïsoleerde harde staaf op beide einden, cilindrische harde staaf |
Antennemateriaal | PTFE, 304.316 |
het meten van waaier | 3m, 20m (kan diep goed honderden meters meten en kan worden aangepast) |
Golflengte | 635650mm |
Metingsprecisie | 0.05%~0.1%F.S |
Voeding | 24VDC |
signaaloutput |
4… 20mA/HART/RS485/Modbus…. |
Procestemperatuur | -40~+130℃, - 100~+200℃, -40~+260℃, -50~+500℃ |
Procesdruk |
-0.1~1.6MPa, - 0.1~4.0MPa, -0.1~6.3MPa |
Procesverbinding | schroefdraad, (verkiesbare) flens |
Elektrointerface | M20*1.5, ½ ″ NPT |
mate van bescherming | IP65, IP67, (VERKIESBARE) IP68 |
Explosiebestendige rang | Exia II CT6 GA, Exd II CT6 GB (zie certificaat voor details) |
※ Nota: Het product kan volgens de specifieke behoeften van gebruikers worden aangepast.
