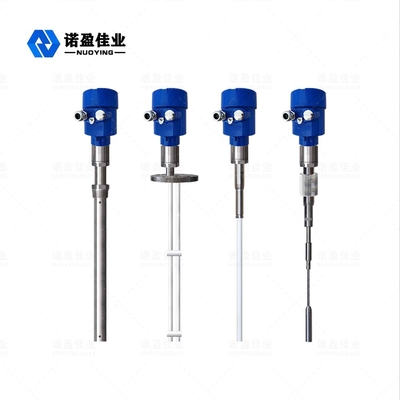

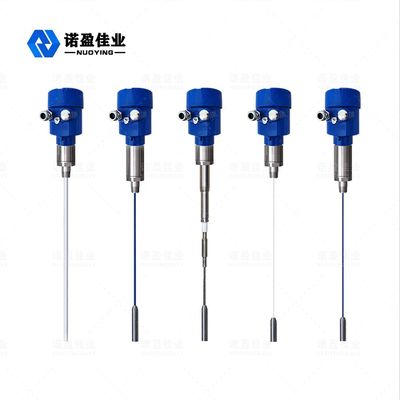

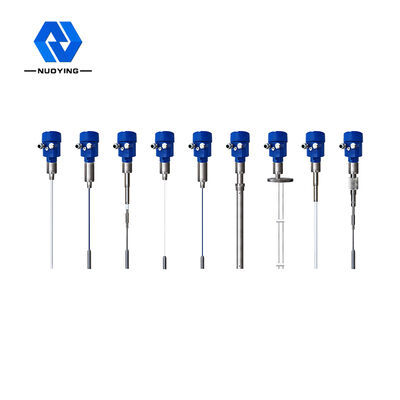

120 m RF-toegangsniveauzender 13-35vDC-toegangstype niveausensor

NYSP-Z Rf-toegangsniveaumeter​

De NYSP-Z RF-toegangsniveaumeter is een product voor continue niveaumeting op basis van het radiofrequentie-toegangsprincipe.Het product heeft de voordelen van hoge stabiliteit, hoge gevoeligheid en brede toepassing.Vergeleken met de traditionele capacitieve niveaumeter, kan het gemodulariseerde ontwerp de instrumentinstelling beknopt en gemakkelijk realiseren.Zodra de instelling is voltooid, kan deze normaal worden gebruikt en is deze levenslang onderhoudsvrij.Stelt gebruikers in staat om intuïtief de werking van de apparatuur te begrijpen en problemen tijdig op te lossen, als veilig en betrouwbaar in complexe industriële gebieden.

Rf-toegangsniveau MeterTechnische parameter

ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!

Rf-toegang: Niveau MeterBediening Beginsel

Radiofrequentie-toegangsmeettechnologie is een soort materiaalniveaumeettechnologie met unieke voordelen.Hoewel het concept van capacitieve meting vergelijkbaar is met dat van conventionele capacitieve meettechnologie, voegt RF-toegangstechnologie een Driving-Shield-circuit en choppercircuit toe aan de elektronische cel, zodat het de impedantie en capacitieve reactantie afzonderlijk kan meten.Na het passeren van de natuurwetten, kan worden verkregen dat de impedantie en capaciteitsreactantie van elk hangend materiaal gelijk zijn, zodat het effect van het hangende materiaal kan worden gemeten en de faseverschuiving van het oscillerende circuit wordt doorgegeven, wat wordt geëlimineerd van de totale output.
De sonde van de RF-toegangsniveaumeter is geïnstalleerd in de opslagtank en de verandering van het RF-signaal veroorzaakt door de verandering van het materiaalniveau wordt verkregen door de sonde.Het drijvende schilduiteinde van de sonde kan voorkomen dat de RF-stroom een ​​lus vormt door het hangende materiaal, wat de nauwkeurigheid van de instrumentmeting garandeert.

Rf-toegang: Niveau MeterOntwerpkenmerken

◎ Het unieke ontwerp van het circuit met rijschermen kan de weerstand tegen ophangen verbeteren
◎Geen dode zonemeting, kan worden toegepast op meer dan tien of zelfs enkele cm niveaumetingen
◎De output van stabiel en betrouwbaar, vliegas, blanking, waterdamp, kristallisatie, was;
◎Geen activiteiten, geen gemakkelijk versleten onderdelen, vaak zonder reiniging en onderhoud, debuggen

◎Anti-ophangmateriaal: het unieke Driving-Shield-circuitontwerp verbetert het ophangvermogen van de mieren.
◎Voedingsbereik: Vermogen werkgebied: 13-35VDC
◎AanpasbaarheidrProbe-procestemperatuur: -100 °C 〜800 °C.Geen dode zonemeting, kan worden toegepast op een dozijn centimeters of zelfs enkele centimeters materiaalniveaumeting gelegenheden een groot aantal afstanden Het maximale meetbereik kan honderden meters, zelfs honderden meters zijn, De meting van de interface van het viskeuze materiaal is een groot voordeel van het instrument..
◎Stabiliteit: stabiele en betrouwbare output, weerstand tegen vliegas, blanking, vocht, kristallisatie, waseffect
◎Onderhoudsvrij: geen beweging, geen draagbare onderdelen, geen regelmatige reiniging, onderhoud, inbedrijfstelling;

Rf-toegang: Niveau MeterInstallatie Vereisten

Standaard installatiemethode:

• Het effectieve meetgedeelte van de sonde kan de tankwand niet raken.De afstand tot de tankwand L is groter dan 600 mm.
• Wanneer er sterk wordt geroerd in de tank, moet het onderste uiteinde van de sonde worden bevestigd en moet de sonde uit de buurt van de mixer worden gehouden om de veiligheid te garanderen
• Instrument moet betrouwbaar geaard zijn
• Sonde kan niet in vulmondstuk (of sleuf) worden geïnstalleerd en ander materiaal stroomt rechtstreeks door de plaats.Als dit niet mogelijk is, installeer dan een scheidingswand tussen de sonde en het vulmondstuk (of sleuf).
• Bij de installatie van de sonde met harde staaf van het instrument moet rekening worden gehouden met de installatieruimte.Kabelsonde moet na installatie worden rechtgetrokken om kortsluiting met tankwand te voorkomen
• De installatie moet zeer voorzichtig zijn om de isolatie van de sonde niet te beschadigen.Het centrale uiteinde en de afschermingslaag van de sonde mogen niet in contact komen met de installatie-interface of de tankwand en voorkomen mechanische slijtage van de sonde met de installatie-interface, containerwand, materiaal, enz. tijdens het gebruik van de sonde
• Instrumentbeschermingspijp mag geen stilstaand water hebben, anders brengt het de elektronische instrumentatie in gevaar

Rf-toegangsniveau MeterElektrische verbindingen

• Kabel met relevante certificering wordt aanbevolen.
• Bij omhulde kabels moet de afscherming worden aangesloten op zowel de instrumentenvloer als de voeding van de controlekamer
• Afmetingen van de kabeldiameter worden aanbevolen tussen 6 ~ 12nnn om de afdichting van de inlaat te garanderen.

Systeem verbinding

Radiofrequentie-toegangsniveaumeter is een intrinsiek veilig instrument.Voor gevaarlijke situaties is het noodzakelijk om een ​​geauthenticeerd veiligheidshek op het voedingscircuit van het instrument te installeren.Er kan een verbinding met een enkele poort of een dubbele poort worden gebruikt, maar de verbindingsmodus is anders.
