Productdetails:
|
| Typische applicatie: | Lage diëlektrische constantevloeistof | Antennemateriaal: | Vat harde staaf |
|---|---|---|---|
| Stroomvoorziening: | 24 VDC | middelgrote temperatuur: | -40~+200℃ |
| Procesdruk: | -0.1~8.0MPa | procedureaaneenschakeling: | Draad, (facultatieve) flens |
| mate van bescherming: | IP6 7 | explosiebestendige classificatie: | (Facultatieve) ExiaIICT6 |
| Hoog licht: | Barrel Hard Rod RF-niveauzender,lage diëlektrische constante RF-vloeistofzender |
||

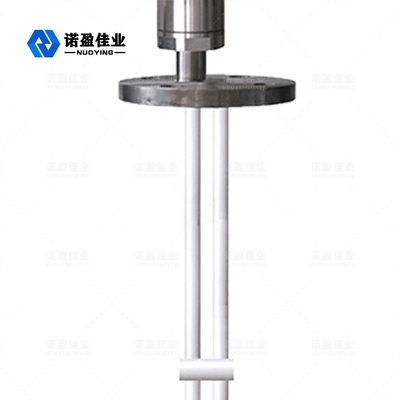

NYSP-M21 RF-toegangsniveauzender voor vloeistof met lage diëlektrische constante
Het werkingsprincipe van de NYSP-M21 RF-toegangsniveauzender voor lage diëlektrische constante vloeistof:
De RF-toegangsniveaumeter bestaat hoofdzakelijk uit een detectiegedeelte en een transmissiegedeelte.Het detectiegedeelte omvat een sonde, een beschermende behuizing, enz.;, Modulatie-aandrijfversterker, filterdempingsverbinding, spanningslimiet en spanning-stroomconversiecircuit, enz. Volgens het brugprincipe maakt de verhoogde capaciteit als gevolg van de stijging van het vloeistofniveau de brug uit balans.Tegelijkertijd wordt de uitgangsspanning van de demodulator, die evenredig is met de onbalans van de brug, gefilterd en versterkt, uitgang gedempt en omgezet in spanning/stroom.4-20mA stroomsignaal evenredig aan niveau.Of het nu een radiofrequentiecapaciteitsniveaumeter of een radiofrequentietoegangsniveaumeter is, het kan het niveau van het medium nauwkeurig meten, maar vergeleken met de gewone radiofrequentiecapaciteitsniveaumeter, is de radiofrequentietoegangsniveaumeter geschikter voor het meten van de materiaalniveau, omdat het kan De invloed van hangend materiaal op materiaalniveaumeting wordt goed opgevangen.
Ontwerpkenmerkenvan NYSP-M21 RF-toegangsniveauzender voor lage diëlektrische constante vloeistof
◎Anti-ophanging: het unieke ontwerp van het aandrijfschildcircuit verbetert het anti-ophangvermogen
◎ voedingsbereik: werkbereik voeding: 13 ~ 35vdc
◎ Procestemperatuur sonde: - 100 ℃ ~ 800 ℃
◎Geen dode zonemeting, kan worden toegepast op een groot aantal materiaalniveaumetingen van meer dan tien centimeter of zelfs enkele centimeters
◎Het maximale meetbereik kan honderd meter bereiken, zelfs honderden meters
◎Meting van viskeuze materiaalinterface is een groot voordeel van dit instrument
◎stabiele en betrouwbare output, bestand tegen vliegas, vallend materiaal, waterdamp, kristallisatie en was
◎geen beweging, geen onderdelen die gemakkelijk te dragen zijn, geen regelmatige reiniging, onderhoud en debuggen
technische parametersvan NYSP-M21 RF-toegangsniveauzender voor lage diëlektrische constante vloeistof
| Typische applicatie | Vloeistof (corrosie, geleidbaarheid, lage diëlektrische constante, roeren, interface, elektrische uitdroging, viscositeit, diepe put, ultragroot bereik en andere gelegenheden) |
| Stof (geleidbaarheid, isolatiepoeder, enz.) | |
| Vast (geleidbaarheid, isolerend, isolerend vast met ultrahoge temperatuur, enz.) | |
|
product Model
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Antenne vorm
|
Zachte kabel, geïsoleerde zachte kabel, niet geïsoleerde zachte kabel, harde staaf, geïsoleerde harde staaf, geïsoleerde harde staaf aan beide uiteinden, cilindrische harde staaf |
| Antenne Materiaal: | PTFE,304,316 |
| meetbereik | 3m, 20m (Diepe put kan honderden meters meten en kan worden aangepast) |
| Golflengte | 635-650mm |
| Meetnauwkeurigheid: | 0,05%~0,1%FS |
| Stroomvoorziening | 24VDC |
|
signaaluitgang: |
4...20mA/HART/RS485/Modbus…. |
| Procestemperatuur: | -40~+130℃, -100~+200℃, -40~+260℃, -50~+500 |
| Procesdruk |
-0.1~1.6MPa, -0.1~4.0MPa, -0.1~6.3MPa |
| Procesverbinding | schroefdraad, flens (selecteerbaar) |
| Elektrische interface: | M20*1.5,½ NPT |
| niveaus van bescherming | IP65,IP67,IP68 (selecteerbaar) |
| Explosieveilige kwaliteit | Exia II CT6 Ga,Exd II CT6 Gb (zie certificaat voor details) |
※Opmerking: het product kan worden aangepast aan de specifieke eisen van gebruikers.
