Productdetails:
|
| product Model: | NYRD809 | Antennetype: | hoorntype |
|---|---|---|---|
| Antennemateriaal: | 304 | Typische applicatie: | Diverse vaste stoffen |
| Meetbereik: | 0-30m | Meetnauwkeurigheid: | 0,05% ~ 0,1% F. S |
| Procestemperatuur: | - 40~+1200 ℃ | Procesdruk: | -0.1~2.0MPa |

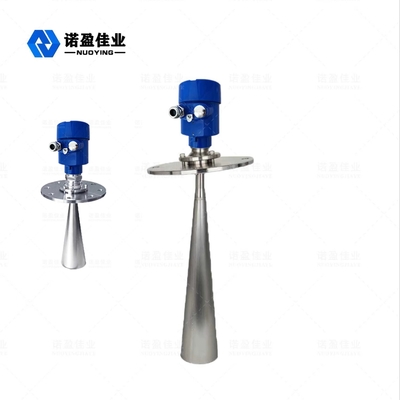

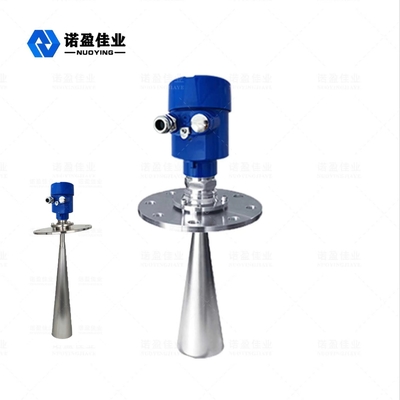

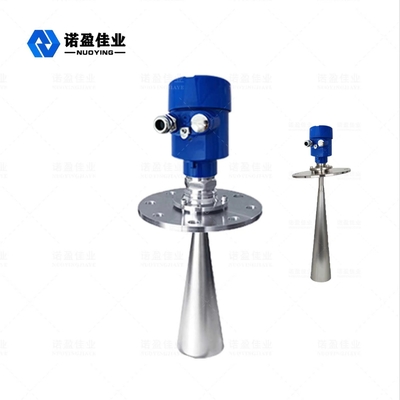

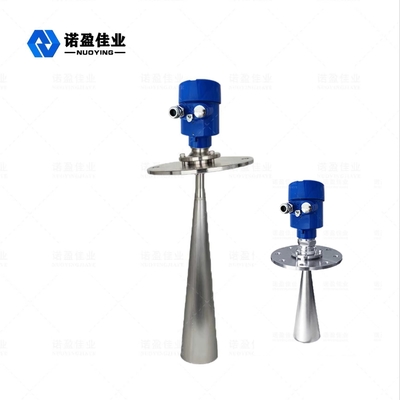

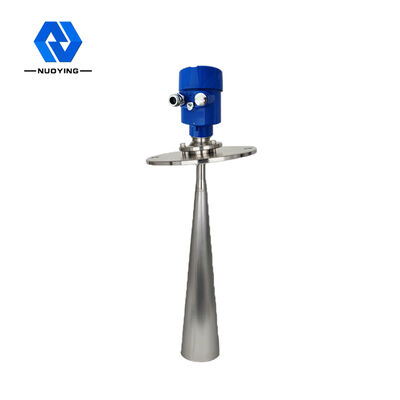

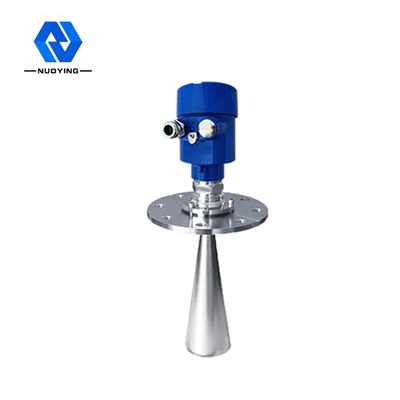

26G Radarniveaumeter NYRD809 Kleine blinde zone Hoge frequentie
26G Radarniveaumeter Werkingsprincipe
De antenne op radarniveau zendt smalle microgolfpulsen uit, die door de antenne naar beneden worden uitgezonden.Wanneer de pulsgolf het oppervlak van het gemeten medium raakt, wordt deze teruggekaatst en weer opgevangen door het antennesysteem.Het signaal wordt verzonden naar het elektronische circuitgedeelte en automatisch omgezet in een niveausignaal (omdat de pulsvoortplantingssnelheid extreem hoog is, is de tijd die de elektromagnetische golf nodig heeft om het doel te bereiken en terug te keren naar de ontvanger na reflectie bijna onmiddellijk).
Meetvlak: het ondervlak van de schroefdraad of het afdichtvlak van de flens.
Opmerking: Bij gebruik van de radarniveautimer moet ervoor worden gezorgd dat het hoogste niveau het blinde gebied niet kan betreden (gebied weergegeven in D in de afbeelding).
26G radarniveaumeter Technische parameters
|
typische applicaties |
Verschillende vaste stoffen (graan, kiezelsteen, ijzererts, steenkool, enz.) |
| product Model | NYRD809 |
|
Soort antenne |
staaftype, waterdruppeltype, vlak plaattype, hoorntype, gepolijst oppervlaktype, lenstype |
| Antenne materiaal | PTFE, 304, 316, PP, PFA |
| Meetbereik | 10m, 20m, 30m, 35m, 40m, 80m |
| Meetnauwkeurigheid | 0,05%~0,1% F.S |
| Stroomvoorziening | 24VDC (tweedraads, vierdraads), 220VAC |
| Signaaluitvoer | 4... 20mA/HART/RS485/Modbus |
| Procestemperatuur | - 40~+1200 ℃ |
| Proces druk | - 0,1 ~ 2,0 MPa |
| Procesverbinding | draad, beugel, flens, sanitaire klem (optioneel) |
| Elektrische interface | M20×1,5, 1/2"NPT |
| Beschermingsgraad | IP65, IP67, IP68 (optioneel) |
| Explosieveilige kwaliteit | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (zie certificaat voor details) |
Opmerking: op maat gemaakte producten kunnen worden ontworpen volgens de specifieke eisen van gebruikers!
