Productdetails:
|
Typische applicatie: | lichtjes corrosieve vloeistof | Productmodellen: | NYRD701 |
---|---|---|---|
Antennetype: | Kabeltype | Antenne materiaal: | PTFE, 304, 316 |
Meetbereik: | 0~30m | Meetnauwkeurigheid: | 0,05%~0,1% F.S |
signaaloutput: | 4… 20mA/HART/RS485/Modbus | Elektrointerface: | M20 × 1,5, ½ "NPT |

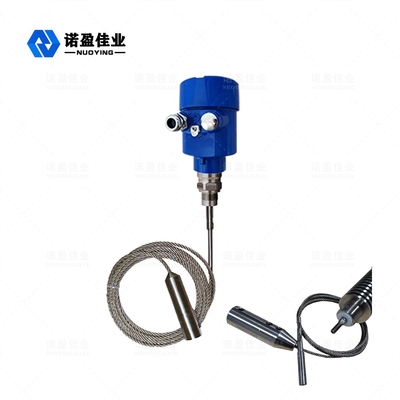

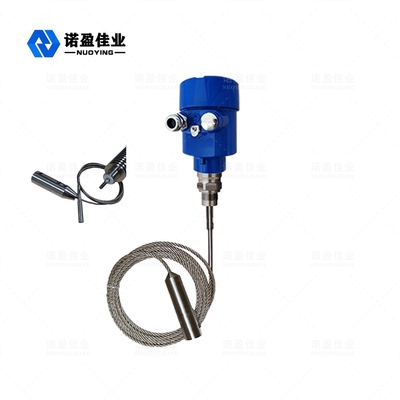

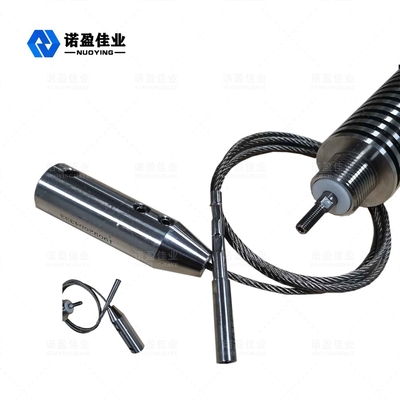

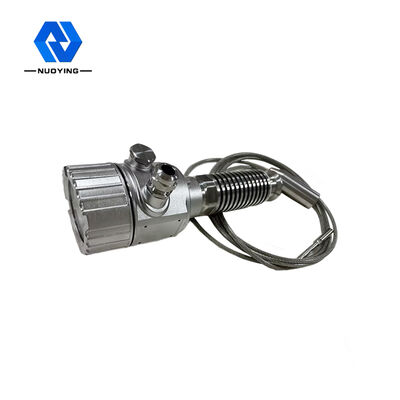

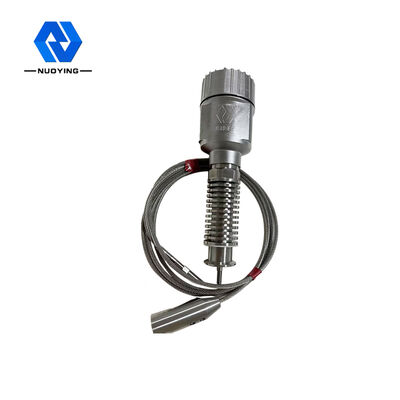

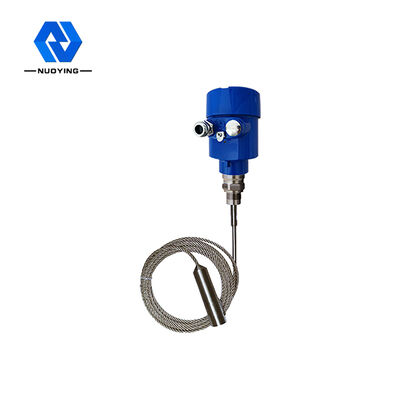

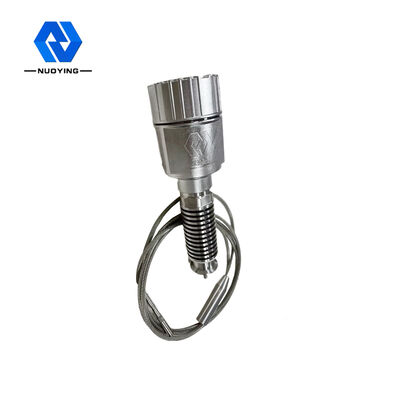

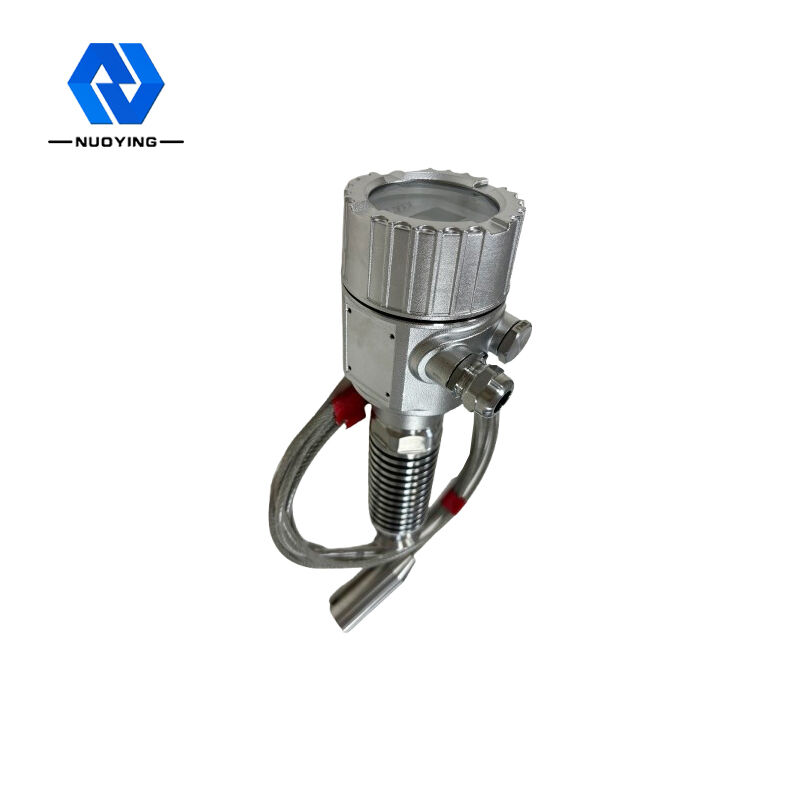

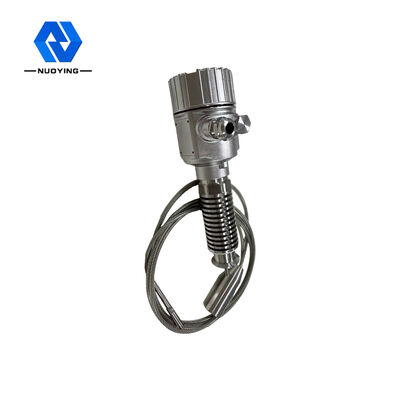

NYRD701 1.8G kabelantenne geleide golfradar niveaumeter
NYRD701 1.8GGuided Wave Radar Level Meter Werkingsprincipe
De hoogfrequente microgolfpuls die door de geleide golfradar wordt uitgezonden, plant zich voort langs de detectiecomponent (stalen kabel of stalen staaf).Bij het ontmoeten van het gemeten medium veroorzaakt een plotselinge verandering in de diëlektrische constante reflectie en wordt een deel van de pulsenergie teruggekaatst.Het tijdsinterval tussen de uitgezonden puls en de gereflecteerde puls is evenredig met de afstand van het gemeten medium.
Typische applicatie |
Licht bijtende vloeistof |
Productmodellen | NYRD701 |
Soort antenne | Kabeltype |
Antenne materiaal | PTFE, 304, 316 |
Echo-bemonstering | 55 keer/sec |
Meetbereik | 0~30m |
Meetnauwkeurigheid | 0,05%~0,1%F.S |
Stroomvoorziening | 24VDC (tweedraads, vierdraads), 220VAC |
Signaaluitvoer | 4...20mA/HART/RS485/Modbus... |
Procestemperatuur | - 40~+130 ℃ |
Proces druk | - 0,1 ~ 2,0 MPa |
Procesverbinding | draad, beugel, flens, klem (optioneel) |
Elektrische interface | M20 × 1,5, ½ "NPT |
Beschermingsgraad | IP65, IP67, IP68 (optioneel) |
Explosieveilige kwaliteit | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (zie certificaat voor details) |
Opmerking: de producten kunnen worden aangepast en ontworpen volgens de specifieke eisen van gebruikers!
NYRD701 1.8GOntwerpkenmerken van de geleide golfradarniveaumeter
◎ De materiaalniveaumeter met geleide golfradar maakt gebruik van geavanceerde microgolfverwerkingstechnologie en unieke Echo Discovery-echoverwerkingstechnologie.Bij contactmeting is de meetnauwkeurigheid hoog en is de meting nauwkeuriger.Tegelijkertijd weerstaat geleide golfradar adhesie en wordt niet beïnvloed door de externe omgeving zoals gemiddelde temperatuur en adhesie.
◎ Verschillende procesverbindingsmodi en soorten detectiecomponenten maken de 70X-serie geleide golfradarniveaumeter geschikt voor verschillende complexe werkomstandigheden en toepassingen.Zoals media op hoge temperatuur, hoge druk en lage diëlektrische constante.
◎ Het neemt de pulswerkmodus aan, met een extreem laag emissievermogen, en kan in verschillende metalen en niet-metalen containers worden geïnstalleerd, zonder schade aan het menselijk lichaam en het milieu.
