Productdetails:
|
signaaloutput: | 4… 20mA/HART/RS485/Modbus | Procesdrukmeter: | -0.1~4.0Mpa |
---|---|---|---|
Typische applicatie: | Vloeistof, stof, isolerende vaste stof met ultrahoge temperatuur | Productmodellen: | Nysp-M20 |
Soort antenne: | Flexibele kabel, harde staaf | Antenne materiaal: | PTFE, 304, 316 |
Temperatuur Nauwkeurigheid: | -40~+130℃, -100~+200℃ | Meetbereik: | 0~20m |

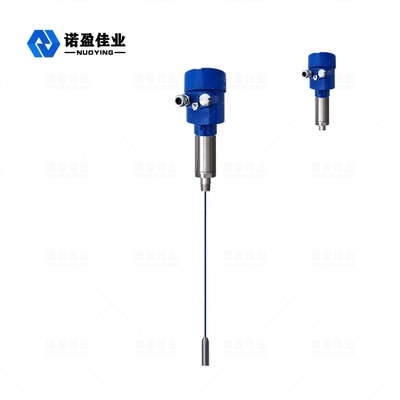

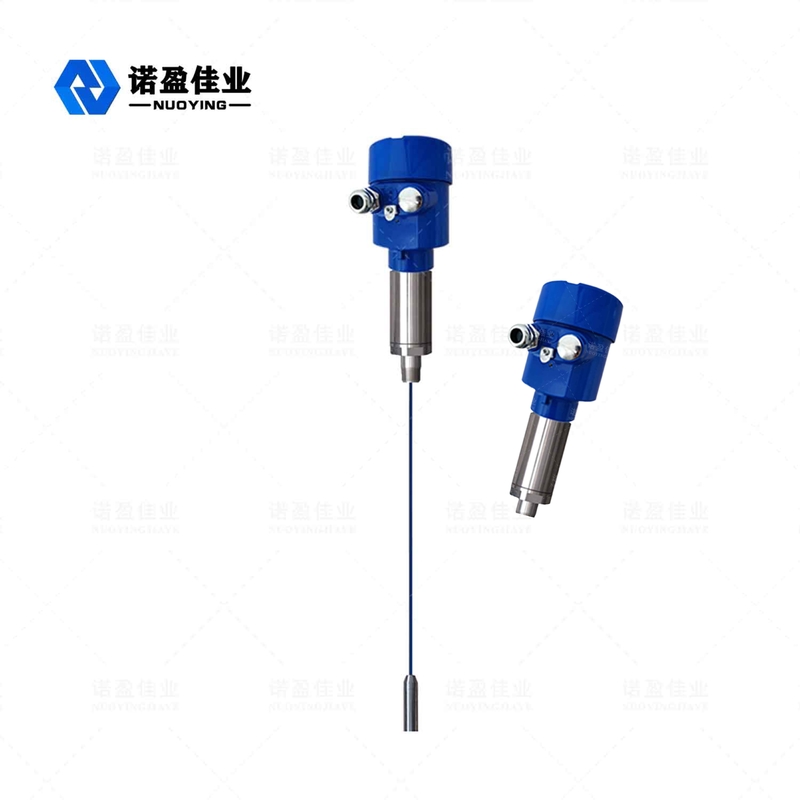

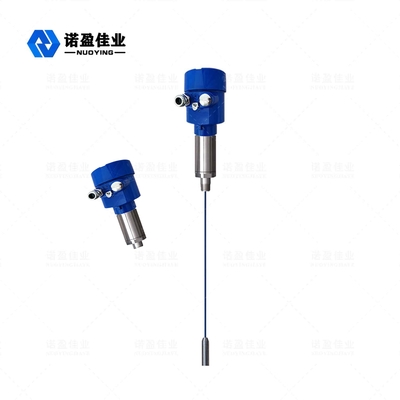

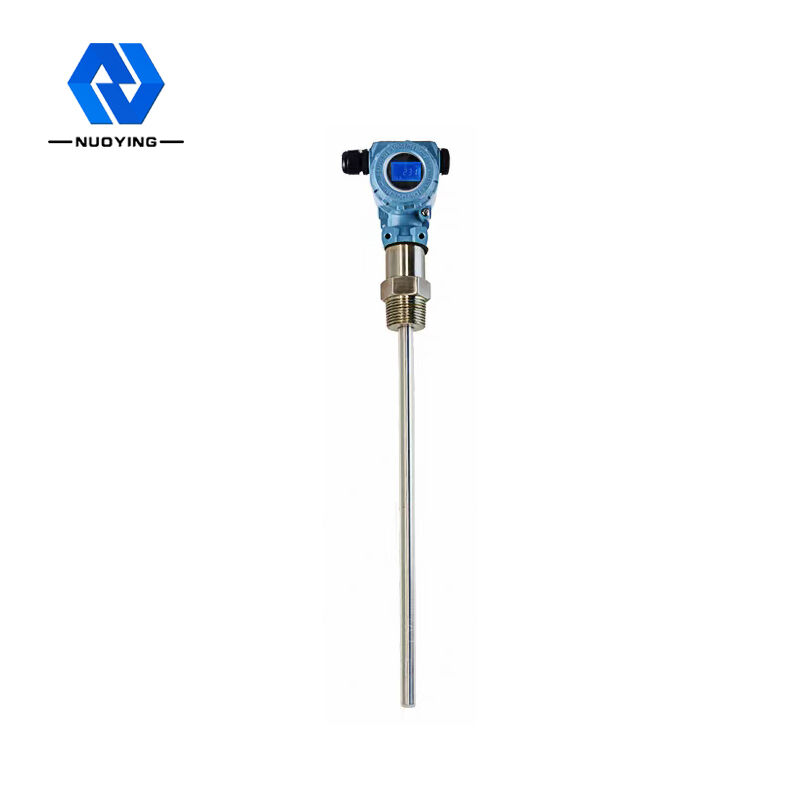

NYSP-M20 RF Toelating Vliegas Weerstand PTFE Niveaumeter
NYSP-M20 Werkingsprincipe RF-toegangsniveaumeter
RF-toegangsniveaumeter is een product voor continue niveaumeting op basis van het RF-toelatingsprincipe.Het product heeft de voordelen van hoge stabiliteit, hoge gevoeligheid en brede toepassing.Vergeleken met de traditionele capacitieve niveaumeter kan het modulaire ontwerp worden gebruikt om het instrument eenvoudig en gemakkelijk in te stellen.Zodra de instelling is voltooid, kan deze levenslang normaal en onderhoudsvrij worden gebruikt.Het stelt gebruikers in staat om de werking van de apparatuur intuïtief te begrijpen en problemen tijdig op te lossen.Ook bij complexe industriële toepassingen is het veilig en betrouwbaar.
Rf geleidbaarheidsmeettechnologie is een niveaumeettechnologie met unieke voordelen.Hoewel het concept sterk lijkt op algemene capaciteitsmeettechnieken, voegen RF-geleidingstechnieken een aandrijfafschermingscircuit en een choppercircuit toe aan de elektronische eenheid, waardoor onafhankelijke meting van impedantie en capaciteitsweerstand mogelijk is.De wetten van de fysica berekenen dat de impedantie van elke ophanging en de capaciteitsweerstand van elke ophanging gelijk zijn, dus het effect van ophanging kan worden gemeten door de faseverschuiving van het oscillerende circuit en geëlimineerd uit de totale output.
De sonde van de RF-geleidbaarheidsmeter wordt in de opslagtank geïnstalleerd en het RF-signaal dat wordt veroorzaakt door de verandering van elektrische potentiaal wordt verkregen via de sonde.De behuizing van de sondeaandrijving voorkomt dat de RF-stroom door het suspensiemateriaal wordt afgeleid om een ring te vormen, waardoor de nauwkeurigheid van de instrumentmeting wordt gegarandeerd.
Typische applicatie |
Vloeistof, stof, isolerende vaste stof met ultrahoge temperatuur |
Productmodellen |
NYSP-M20 |
Soort antenne | Flexibele kabel, harde staaf |
Antenne materiaal | PTFE, 304, 316 |
Meetbereik | 0 ~ 20m (honderden meters kunnen worden gemeten voor diepe putten, aangepast) |
Meetnauwkeurigheid | 0,05%~0,1%F.S |
Stroomvoorziening | 24VDC |
Signaaluitvoer | 4...20mA/HART/RS485/Modbus... |
Procestemperatuur | -40~+130℃, -100~+200℃ |
Proces druk | -0.1~4.0MPa |
Procesverbinding | Draad, flens (optioneel) |
Elektrische interface | M20 × 1,5, ½ "NPT |
Beschermingsgraad | IP65, IP67, IP68 (optioneel) |
Explosieveilige kwaliteit | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (zie certificaat voor details) |
Opmerking: de producten kunnen worden aangepast en ontworpen volgens de specifieke eisen van gebruikers!
NYSP-M20 Ontwerpkenmerken van de RF-toegangsniveaumeter
Het unieke anti-ophangingsmateriaal drijft het ontwerp van het afschermingscircuit aan en kan het vermogen van anti-ophangingsmateriaal verbeteren.
Vermogensbereik.13 ~ 35vdc
Adaptieve sonde procestemperatuur.- 100 ℃ ~ 800 ℃
Geen blinde metingen kunnen niet worden toegepast op horizontale metingen van 12 centimeter of zelfs enkele centimeters
Het maximale meetbereik kan honderden meters of zelfs honderden meters zijn
De grensvlakmeting van stroperige materialen is het grootste voordeel van het instrument
Stabiele en betrouwbare output, bestand tegen meel, ruw, waterdamp, kristal, wassende was
Niet onderhouden, geen bewegende onderdelen, niet gemakkelijk te dragen onderdelen, niet regelmatig reinigen, onderhouden en debuggen
