Productdetails:
|
Procesdrukmeter: | -0.1~4.0Mpa | signaaloutput: | 4… 20mA/HART/RS485/Modbus |
---|---|---|---|
Soort antenne: | Flexibele kabel, harde staaf | Typische applicatie: | Vloeistof, stof, vast lichaam |
Productmodellen: | Nysp-M22 | Antenne materiaal: | PTFE, 304, 316 |
Temperatuur Nauwkeurigheid: | -40~+130℃ | Meetbereik: | 3 meter, 20 meter |

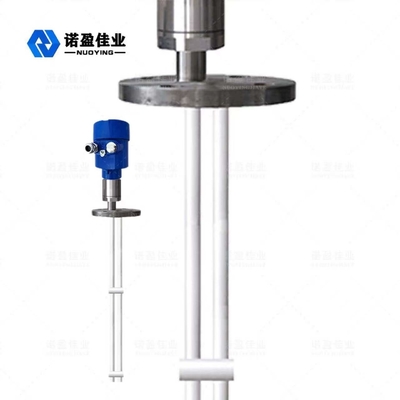

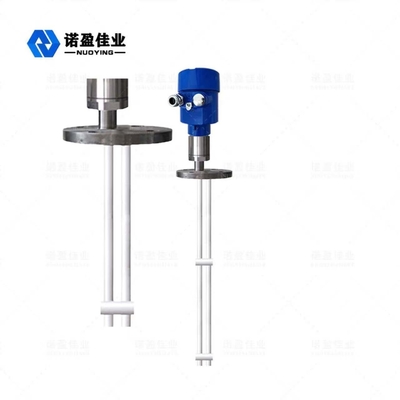

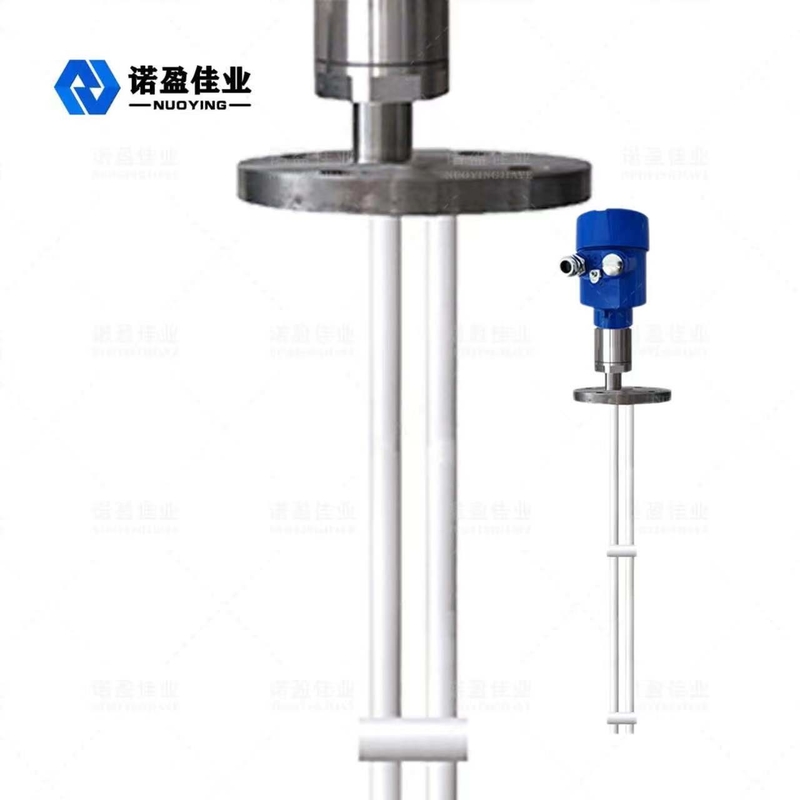

NYSP-M22 RF hooggevoelige breed scala toepassingen niveaumeter
NYSP-M22 Werkingsprincipe RF-toegangsniveaumeter
RF-toelatingsvloeistofniveaumeter is een product voor continue vloeistofniveaumeting op basis van het RF-toelatingsprincipe.Het product heeft de voordelen van hoge stabiliteit, hoge gevoeligheid en een breed toepassingsbereik.Vergeleken met de traditionele vloeistofniveaumeter met capaciteit, kan het modulaire ontwerp de opstelling van het instrument eenvoudig en handig maken.Na het instellen kan het levenslang normaal en onderhoudsvrij worden gebruikt.Het stelt gebruikers in staat om intuïtief de werking van apparatuur te begrijpen en problemen tijdig op te lossen.Ook bij complexe industriële toepassingen is het veilig en betrouwbaar.
Radiofrequente geleidbaarheidsmeettechnologie is een vloeistofniveaumeettechnologie met unieke voordelen.Hoewel dit concept sterk lijkt op algemene capaciteitsmeettechnologie, voegt RF-geleidingstechnologie een aandrijfschildcircuit en een choppercircuit toe aan de elektronische eenheid, waardoor onafhankelijke meting van impedantie en capaciteitsweerstand mogelijk wordt.De natuurkundige wet berekent dat de impedantie van elke ophanging gelijk is aan de capacitieve weerstand van elke ophanging, dus de invloed van ophanging kan worden gemeten door de faseverschuiving van het oscillerende circuit en geëlimineerd uit de totale output.
De sonde van de radiofrequente geleidbaarheidsmeter is geïnstalleerd in de opslagtank en het radiofrequentiesignaal veroorzaakt door potentiële verandering wordt verkregen via de sonde.Het deksel van de sondeaandrijving kan voorkomen dat de RF-stroom een lus vormt door het zwevende materiaal, waardoor de nauwkeurigheid van de instrumentmeting wordt gegarandeerd.
Typische applicatie |
Vloeistof, stof, vast |
Productmodellen |
NYSP-M22 |
Soort antenne | Flexibele kabel, harde staaf |
Antenne materiaal | PTFE, 304, 316 |
Meetbereik | 0 ~ 20m (honderden meters kunnen worden gemeten voor diepe putten, aangepast) |
Meetnauwkeurigheid | 0,05%~0,1%F.S |
Stroomvoorziening | 24VDC |
Signaaluitvoer | 4...20mA/HART/RS485/Modbus... |
Procestemperatuur | -40~+130℃ |
Proces druk | -0.1~4.0MPa |
Procesverbinding | Draad, flens (optioneel) |
Elektrische interface | M20 × 1,5, ½ "NPT |
Beschermingsgraad | IP65, IP67, IP68 (optioneel) |
Explosieveilige kwaliteit |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (zie certificaat voor details) |
Opmerking: de producten kunnen worden aangepast en ontworpen volgens de specifieke eisen van gebruikers!
NYSP-M22 Ontwerpkenmerken van de RF-toegangsniveaumeter
Het unieke ontwerp van het anti-ophangingsmateriaal dat het afschermingscircuit aandrijft, kan de prestaties van anti-ophangingsmaterialen verbeteren.
Vermogensbereik.13~35V gelijkstroom
Adaptieve sondeprocestemperatuur - 100 ℃ ~ 800 ℃
Geen blinde meting kan niet worden toegepast op horizontale meting van 12 cm of zelfs enkele cm
Het maximale meetbereik kan enkele honderden meters of zelfs enkele honderden meters bedragen
De grensvlakmeting van stroperige materialen is het grootste voordeel van het instrument
Stabiele en betrouwbare uitvoer, bestand tegen meel, ruwheid, stoom, kristallisatie en wasafzetting
Geen onderhoud, niet bewegende onderdelen, niet aan slijtage onderhevige onderdelen, onregelmatige reiniging, onderhoud en inbedrijfstelling
