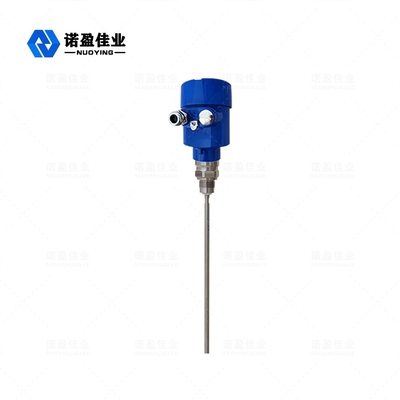

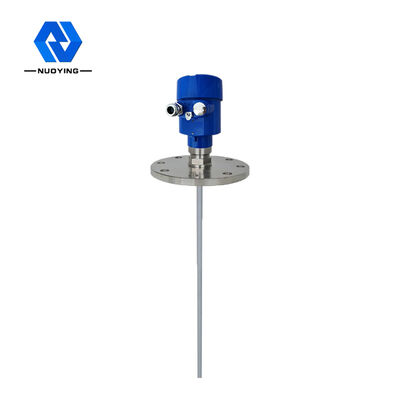

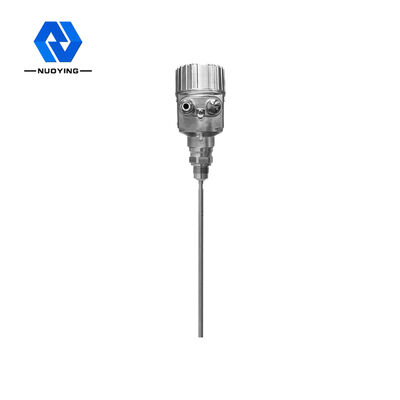

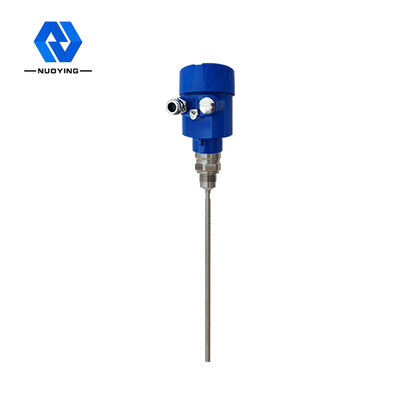

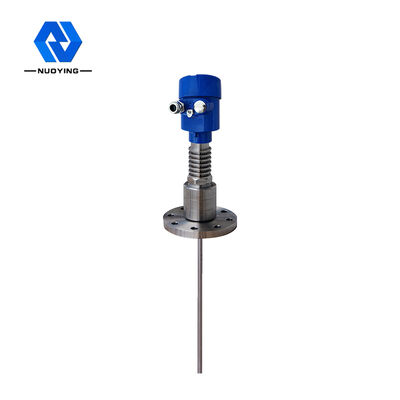

1.8GHz NYRD-702 Factory Direct Sale High Accuracy Guided Wave Radar Level Meter Transmitter met 4-20mA Output

1.8GHz NYRD-702 Factory Direct Sale High Accuracy Guided Wave Radar Level Meter Transmitter met 4-20mA Output

Merknaam:	NUOYING
Modelnummer:	NYRD-702
MOQ:	1 PCS
Prijs:	$350 to $319/pcs
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1000 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Xi'an, Shaanxi, China

Certificering:

CE, SIL, ATEX

Cijfer:

Industrieel

Garantie:

12 maanden

Ondersteuning op maat:

OEM, ODM

Merknaam:

NUOYING

Typische toepassing:

Liquid tank detectieapparaat

Meetnauwkeurigheid:

0,05%-0,1%FS

Voeding:

24Vdc

Procesaansluiting:

draad, flens ((facultatief)

Gemiddelde temperatuur:

-40~+130°C

Materiaal:

roestvrij

Uitgangssignaal:

4-20mA/0-5V/0-10V/RS485

Verpakking Details:

60 x 30 x 30 cm

Levering vermogen:

1000 stuks per maand

Productbeschrijving

1,8 GHz NYRD-702 Fabrieksverkoop Hoge Nauwkeurigheid Geleide Golf Radar Niveau Meter Zender met 4-20mA Uitgang

NYRD-702 Radar Niveau ZenderOverzicht

Productbeschrijving

NYRD702 Geleide Golf Radar Niveau Zender Werkingsprincipe

De hoogfrequente microgolfpuls die door de geleide golf radar wordt uitgezonden, reist langs de detectie-eenheid (staalkabel of stalen staaf). Wanneer het gemeten medium wordt aangetroffen, verandert de diëlektrische constante, wat reflectie veroorzaakt, en een deel van de pulsenergie wordt teruggekaatst. Het tijdsinterval tussen de uitgezonden puls en de teruggekaatste puls is recht evenredig met de afstand tot het gemeten medium.

Ingang: Geleide golf radar is een meetinstrument gebaseerd op het principe van tijdreizen. De radar golf werkt op de snelheid van het licht en de werktijd kan via elektronische componenten worden omgezet in een niveau signaal. De sonde zendt hoogfrequente pulsen uit en verspreidt zich langs de kabel of staaf sonde. Wanneer de pulsen het materiaaloppervlak raken, worden ze teruggekaatst en ontvangen door de ontvanger in het instrument, en het afstandssignaal wordt omgezet in het niveau signaal

Het teruggekaatste pulssignaal wordt langs de kabel of staaf sonde naar het elektronische circuit van het instrument verzonden. De
microprocessor verwerkt het signaal en herkent de echo die door de microgolfpuls op het materiaaloppervlak wordt gegenereerd. De correcte identificatie van het echo signaal wordt voltooid door de puls software. De afstand D vanaf het materiaaloppervlak is recht evenredig met de reistijd T van de puls: D=C×T/2 (waarbij C de lichtsnelheid is) Aangezien de afstand E van de lege tank bekend is, is het niveau: L=E-D

Uitgang:Door de hoogte van de lege tank E (= nulpunt), de hoogte van de volle tank F= (eindbereik) en enkele toepassingsparameters in te voeren om in te stellen, passen de toepassingsparameters het instrument automatisch aan de meetomgeving aan, wat overeenkomt met 4-20mA uitgang.

Productparameters

Typische toepassing	vloeistof, poeder, vaste deeltjes
productmodel	NYRD-702
Antennemateriaal	Staaf/304/PTFE
meetbereik	6m
nauwkeurigheid	±1mm
Voeding	24VDC (twee draads, vier draads)
signaaluitgang	4...20mA/HART/RS485/Modbus..
Mediumtemperatuur	-40~+130 ℃, -40~+250 ℃
Procesdruk	-0,1~4,0 MPa,
procedurekoppeling	schroefdraad, flens (optioneel)

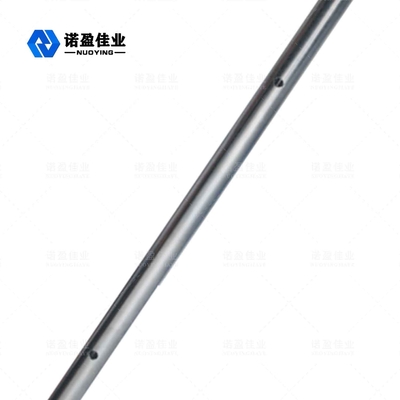

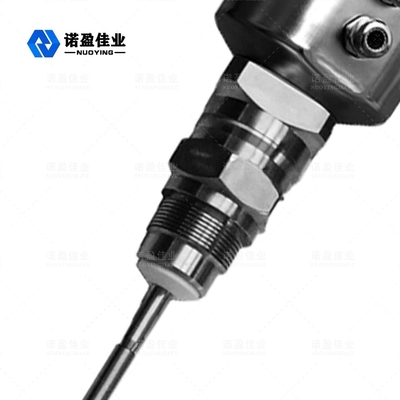

Detailafbeeldingen

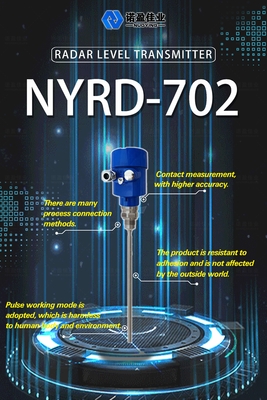

Productkenmerk

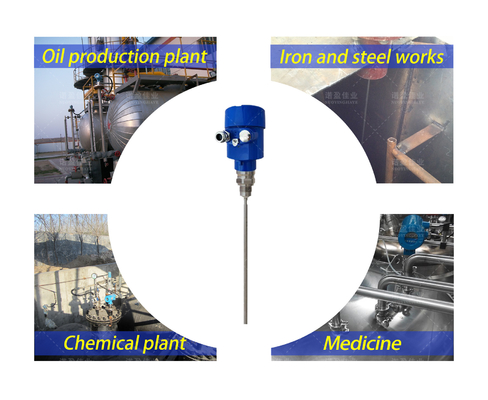

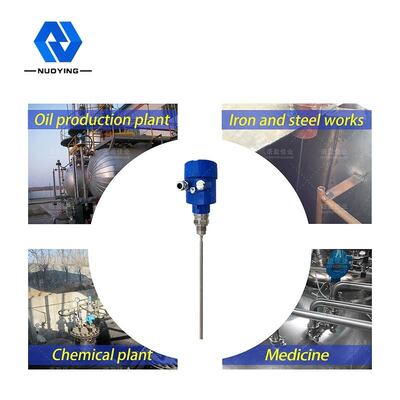

Diverse toepassingen
