| Merknaam: | NUOYING |
| Modelnummer: | NYRD-SL |
| MOQ: | 1 stuks |
| Prijs: | $128~$860/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 stuks per maand |
Fabrieksradarniveauzender 4-20mA Hoogprecisie roestvrij staal 26GHz vloeistofniveau sensor met 4-20mA uitgang
Verzender voor het radarniveau van 26 GHzWerkingsbeginsel
De radarpositie-antenne zendt een smalle microgolfpuls uit die via de antenne naar beneden wordt verzonden.het wordt weergegeven en weer ontvangen door het antennesysteemHet signaal wordt overgedragen aan het elektronische circuit en automatisch omgezet in een signaal op objectniveau (omdat pulsen zo snel reizen, is het niet mogelijk om een signaal op het niveau van het object te krijgen).de tijd die het duurt voordat een elektromagnetische golf haar doel bereikt en terug stuitert naar de ontvanger is bijna onmiddellijk).
Het meetpunt: draadbodemoppervlak of afdichtingsoppervlak van flens.
Opmerking: bij gebruik van de radarniveau-zender moet de het hoogste niveau komt niet in het meetblinde gebied (gebied D in de figuur).

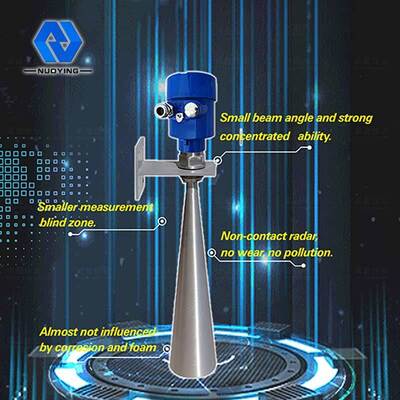

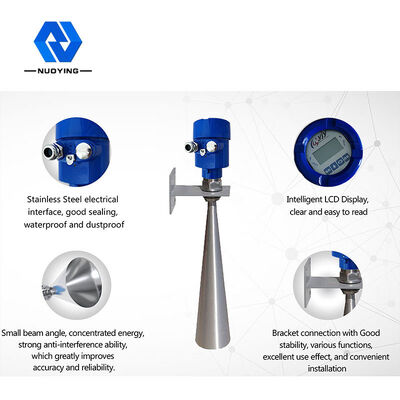

Designkenmerken van de zender op radarbeeld van 26 GHz
Verzender voor het radarniveau van 26 GHzTechnische parameters
| Productmodel | NYRD-SL |

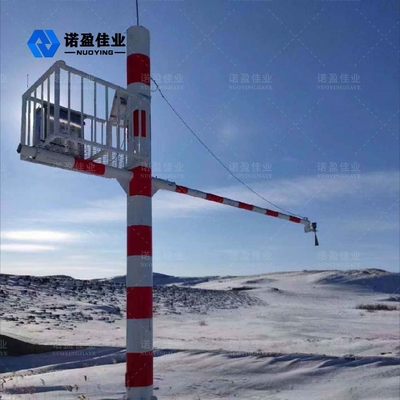

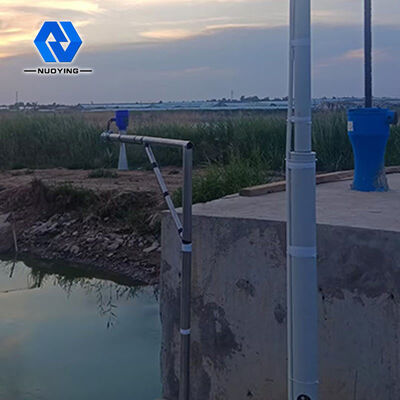

| Typische toepassing | Drainages, reservoirs, rivieren, meren, ondiepe wateren, enz. |
| Materiaal voor antennes | PTFE, 304, 316, PP, PFA |
| Antennetype | Hoornantenne |
| Meetbereik | 30 m, 80 m (optioneel) |
| Metingsnauwkeurigheid | ± 3 mm |
| Stroomvoorziening | 24VDC (2 draad, 4 draad) |
| Gemiddelde temperatuur | -40°C tot +80°C |
| Procesverbinding | draad, flenst (facultatief) |
| Procesdruk | -0,1 tot en met 2,0 MPa |
| Beschermingsklasse | IP67 |
| Explosiebestendige kwaliteit | Exia II CT6 (facultatief) |
| Signaaluitgang | 4...20mA/HART/RS485/Modbus... |
| Elektrische interface | M20*1.5, 1⁄2 ′′NPT |
Opmerking: de producten kunnen worden aangepast aan de specifieke eisen van de gebruikers.

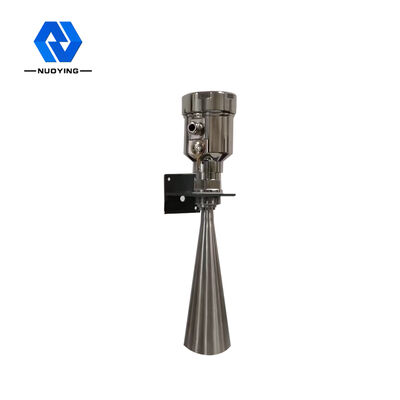

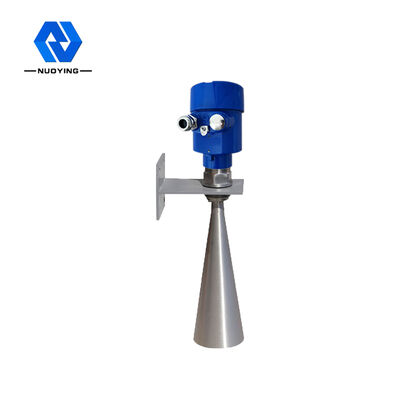

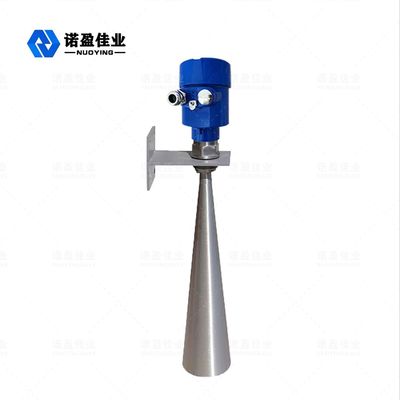

Verwante zenders op radarbeperkingsniveau van 26 GHz Foto's
