NYRD806Productbeschrijving van de zender voor 26 GHz-radarniveau

De NYRD806 radarniveau zender is een 26 GHz hoogfrequente radarniveau meetinstrument met een maximale meetafstand van 30 meter.en de nieuwe snelle microprocessor kan hogesnelheidssignaalanalyse en -verwerking uitvoeren, zodat het instrument kan worden gebruikt voor sommige complexe meetomstandigheden.

NYRD806Werkingsbeginsel van de zender op 26 GHz-radarniveau

De radarpositie-antenne zendt een smalle microgolfpuls uit die via de antenne naar beneden wordt verzonden.het wordt weergegeven en weer ontvangen door het antennesysteemHet signaal wordt overgedragen aan het elektronische circuit en automatisch omgezet in een signaal op objectniveau (omdat pulsen zo snel reizen, is het niet mogelijk om een signaal op het niveau van het object te krijgen).de tijd die het duurt voordat een elektromagnetische golf haar doel bereikt en terug stuitert naar de ontvanger is bijna onmiddellijk).

Het meetpunt: draadbodemoppervlak of afdichtingsoppervlak van flens.

Opmerking: bij gebruik van de radarniveau-zender moet dehet hoogste niveau komt niet in het meetblinde gebied (gebied D in de figuur).

NYRD806 26GHz Radar Level Transmitter Design Features

• De antenne is klein, gemakkelijk te installeren; niet-contact radar, geen slijtage, geen vervuiling

• Bij korrosie en schuim wordt het nauwelijks aangetast; niet aangetast door veranderingen in gemiddelde dichtheid, temperatuur en druk

• Ernstige stofomgevingen hebben weinig invloed op de werking van de hoogfrequentieniveaumeter

• Kortere golflengte, betere reflectie voor hellende vaste oppervlakken

• Kleine straalhoek en geconcentreerde energie

• Het meetblinde gebied is kleiner en goede resultaten kunnen worden bereikt voor het meten van kleine tanks

• Hoge signaal-geluidsverhouding voor betere prestaties, zelfs onder schommelende omstandigheden

• Hoge frequentie, de beste keuze voor het meten van vaste en lage dielectrische constante media



NYRD806 26GHz radarniveau zender Toepassingsgebieden

1Energiecentrales: reservoirs, silo-pompen, stoomladders, asopslagplaatsen, olietankers, enz.

2Olieveld: Olieopslagtanks voor ruwe olie, tanks voor geraffineerde olieopslag, afzettingstanks, afvalwatertankjes, boormoddertanks, enz.

3Chemische: Destillatietoren voor ruwe olie, silo voor grondstoffen, intermediaire silo, reactietank, ammoniaktank, asfaltopslagtank, enz.

4Metallurgie: silo's voor grondstoffen, silo's voor hulpmiddelen, buffertanks voor elektrolytische cellen, enz.

5Waterbronnen: grachten, reservoirs, irrigatie van landbouwgrond, bewaking van het waterpeil van rivieren, waarschuwing voor overstromingen, stedelijke overstromingen, enz.

6Voedingsmiddelen: sapfabriek, melkfabriek, brewerijopslagtank, enz.

7- Farmaceutische produkten: Chinese farmaceutische opslagtanks, separatoren, fermentatietanks, enz.

8Waterbehandeling: Reservoirs, waterputten, waterzuiveringstanks, sedimentatietanks, diepe putten, drinkwaternetwerken, enz.

9Papier: opslagtoren, silo voor de opslag van chemische stoffen, enz.

10Andere: steengroeven, milieubescherming, scheepsbouw en andere industrieën.

Technische parameters van de NYRD806 26GHz-radarniveauzender

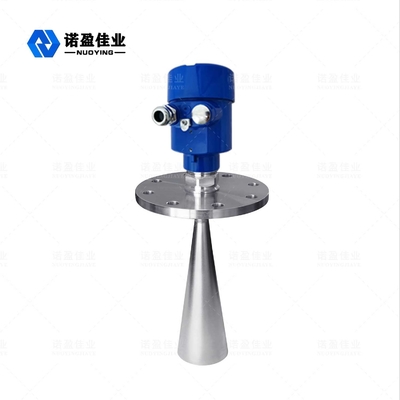

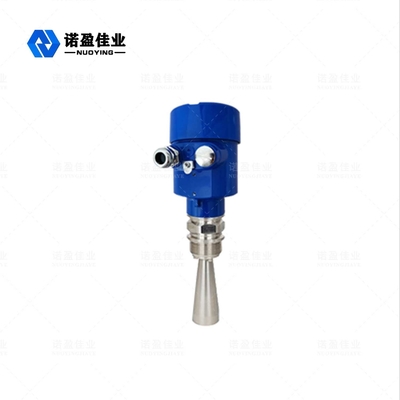

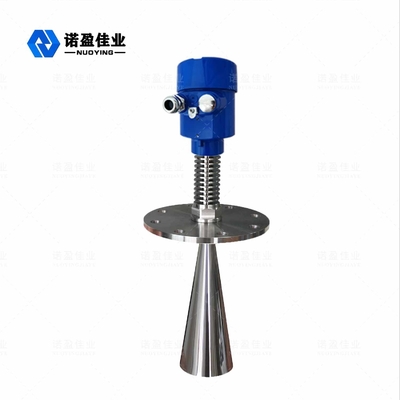

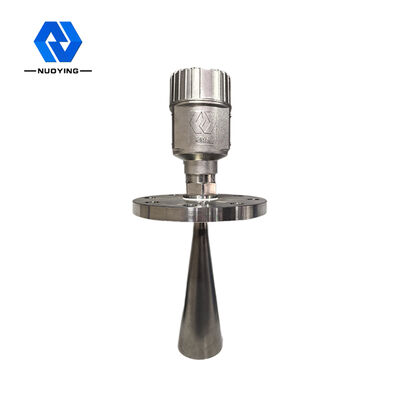

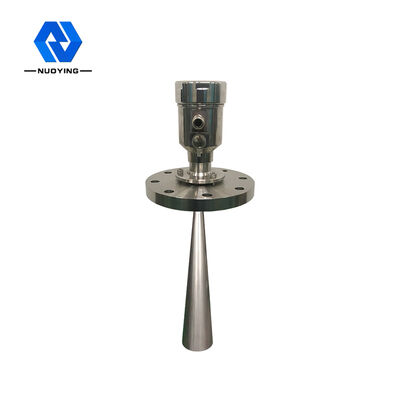

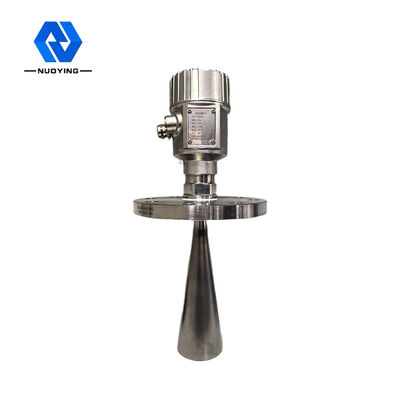

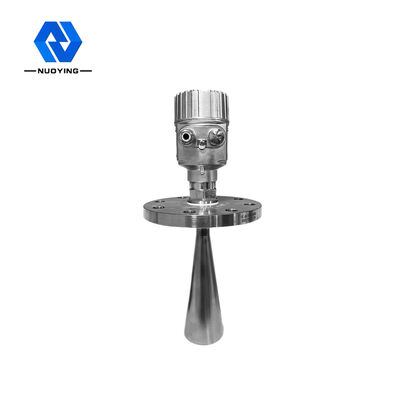

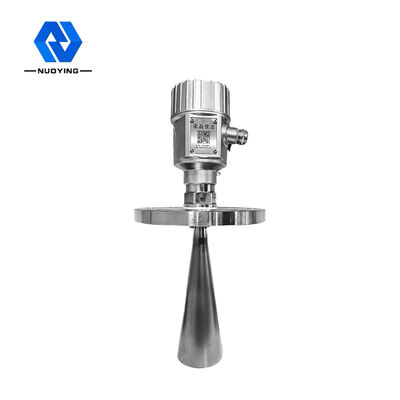

NYRD806 26GHz Radar Level Transmitter Gerelateerd Foto's
