| Merknaam: | NUOYING |
| Modelnummer: | NYRD806 |
| MOQ: | 1 stuks |
| Prijs: | $138~$800/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 stuks per maand |
Kosteneffectief 26GHz OEM ODM Water Radar Level Sensor 4-20mA 316SS Outdoor Radar Level Gauge
Werkingsbeginsel van de zender op 26 GHz-radarniveau
De radarpositie-antenne zendt een smalle microgolfpuls uit die via de antenne naar beneden wordt verzonden.het wordt weergegeven en weer ontvangen door het antennesysteemHet signaal wordt overgedragen aan het elektronische circuit en automatisch omgezet in een signaal op objectniveau (omdat pulsen zo snel reizen, is het niet mogelijk om een signaal op het niveau van het object te krijgen).de tijd die het duurt voordat een elektromagnetische golf haar doel bereikt en terug stuitert naar de ontvanger is bijna onmiddellijk).
Het meetpunt: draadbodemoppervlak of afdichtingsoppervlak van flens.
Opmerking: bij gebruik van de radarniveau-zender moet dehet hoogste niveau komt niet in het meetblinde gebied (gebied D in de figuur).
Designkenmerken van de zender op radarbeeld van 26 GHz
Kleine straalhoek en geconcentreerde energie
Het meetblinde gebied is kleiner en goede resultaten kunnen worden bereikt voor het meten van kleine tanks
Hoge signaal-geluidsverhouding voor betere prestaties, zelfs onder schommelende omstandigheden
Hoge frequentie, de beste keuze voor het meten van vaste en lage dielectrische constante media
Verzender voor het radarniveau van 26 GHz Toepassingsgebieden

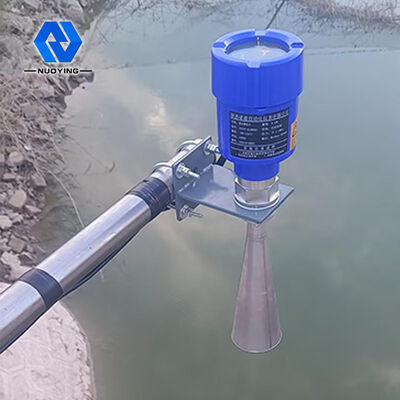

1Waterbronnen: grachten, reservoirs, irrigatie van landbouwgrond, bewaking van het waterpeil van rivieren, waarschuwing voor overstromingen, stedelijke overstromingen, enz.
2Voedingsmiddelen: sapfabriek, melkfabriek, brewerijopslagtank, enz.
3- Farmaceutische produkten: Chinese farmaceutische opslagtanks, separatoren, fermentatietanks, enz.
4Waterbehandeling: Reservoirs, waterputten, waterzuiveringstanks, sedimentatietanks, diepe putten, drinkwaternetwerken, enz.
5Papier: opslagtoren, silo voor de opslag van chemische stoffen, enz.
6Andere: steengroeven, milieubescherming, scheepsbouw en andere industrieën.
Technische parameters van de zender op radarbeeld van 26 GHz
| Productmodel | NYRD806 |
| Typische toepassing |
Temperatuurbestendige, drukbestendige, licht corrosieve vloeistof |
| Materiaal voor antennes | 316L (facultatief) |
| Antennetype | Hoornantenne |
| Meetbereik | 30 m |
| Metingsnauwkeurigheid | ± 3 mm |
| Stroomvoorziening | 24VDC (2 draad, 4 draad) |
| Gemiddelde temperatuur | -40°C tot 250°C |
| Procesverbinding | Beugel, flens (facultatief) |
| Procesdruk | -0,1 tot en met 4,0 MPa |
| Beschermingsklasse | IP67 |
| Explosiebestendige kwaliteit | Exia II CT6 |
| Signaaluitgang | 4...20mA/HART/RS485/Modbus... |
| Elektrische interface | M20*1.5, 1⁄2 ′′NPT |
Opmerking: de producten kunnen worden aangepast aan de specifieke eisen van de gebruikers.

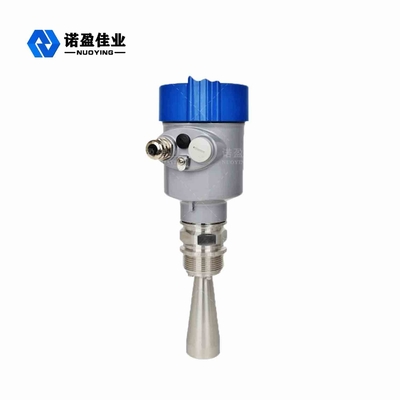

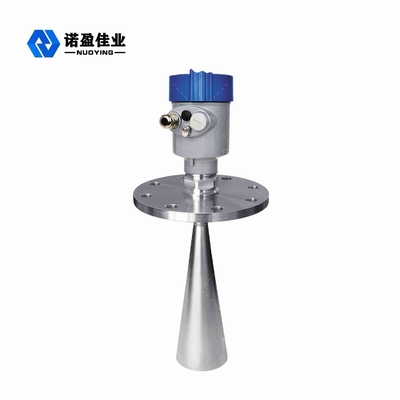

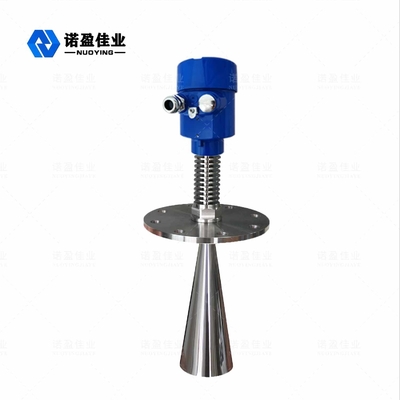

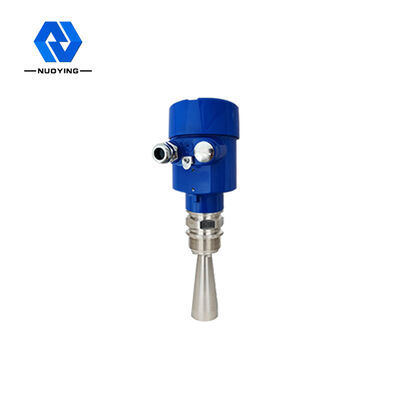

Verwante zenders op radarbeperkingsniveau van 26 GHz Foto's
