| Merknaam: | NUOYING |
| Modelnummer: | NYRD-TJ |
| MOQ: | 1 stuks |
| Prijs: | $218~$700/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 stuks per maand |
Lenstype 26GHz aangepaste radarnobelmeter voor sanitaire scenario's nauwkeurige 40m vloeistofniveaumeters met lage prijs
NYRD-TJ26 GHz radarbeeldmeterProductbeschrijving
De NYRD-TJ Radar level transmitter is een 26 GHz hoogfrequente radar level meetinstrument met een maximale meetafstand van 40 meter.De antenne op radarniveau zendt een extreem smalle magnetische puls uit, die met de snelheid van het licht door de ruimte reist en het oppervlak van het te meten medium bereikt.Een deel van de energie wordt weergegeven en ontvangen door dezelfde antenne..
Het tijdsinterval tussen de uitgezonden en ontvangen pulsen is evenredig met de afstand van de antenne tot het oppervlak van het gemeten medium.Vanwege de extreem hoge snelheid van verspreiding van elektromagnetische golven, is het tijdsinterval tussen de verzonden en ontvangen pulsen zeer klein (nanoseconde niveau) en moeilijk te bepalen.De 26G HF-radarniveauzenders gebruiken een speciale correlatie-oplossingstechnologie om het tijdsinterval tussen de verzonden en ontvangen pulsen nauwkeurig te identificeren, waarmee de afstand van de antenne tot het oppervlak van het gemeten medium verder wordt berekend.
NYRD-TJ 26GHz Radar Level Gauge Design Features
1Gemaakt van uiterst stabiele materialen.
2- Aanpassen van geavanceerde niet-contact meting.
3. Meet het niveau van vloeibare en vaste media.
4Het kan alle media met een dielectrische constante > 1 meten.8.
5Het maximale meetbereik is 40 meter.
Technische parameters van de NYRD-TJ 26GHz-radarniveaumeter
| Productmodel | NYRD-TJ |
| Typische toepassing | Gemakkelijk te kristalliseren, dauwcondensatie, giftig, sterke corrosie, sterk stof, sanitaire kwaliteit, enz. |
| Frequentie | 26 GHz |
| Precisiteit | ± 3 mm |
| Bereik | 40m |
| Materiaal voor antennes | 304L+PTFE, 316L+PTFE (facultatief) |
| Antennetype | Antenne voor de lens |
| Echoprontering | 100 keer/s |
| Procestemperatuur | -40~+120°C, -40~+260°C |
| Procesdruk | -0,1 tot en met 2,0 MPa |
| Procesverbinding | Flanke, beugel (facultatief) |
| Elektrische interface | M20×1. 5, 1⁄2 " NPT |
| Signaaluitgang | 4...20mA/HART (twee/vier) /RS485/Modbus... |
| Stroomvoorziening | 24VDC (twee lijnen, vier lijnen) |
| Explosiebestendige kwaliteit | Exia II CT6, Exd II CT6 |
| Beschermingsklasse | IP67 |
Opmerking: de producten kunnen worden aangepast aan de specifieke eisen van de gebruikers.

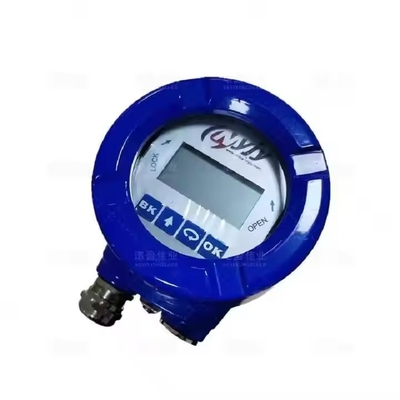

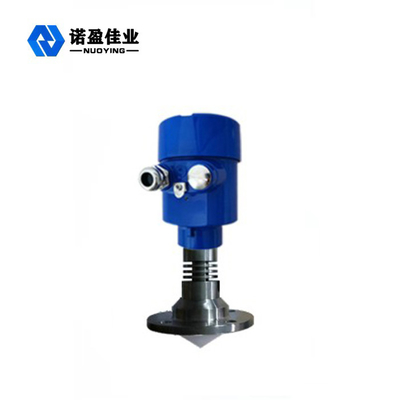

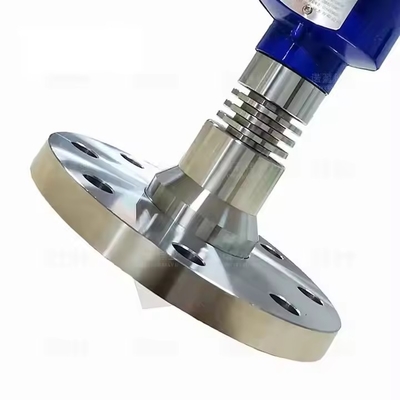

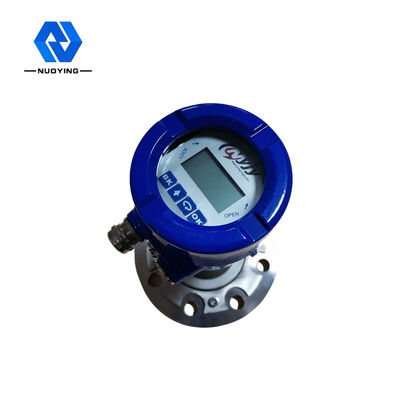

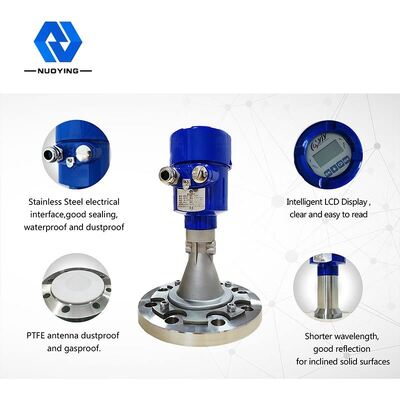

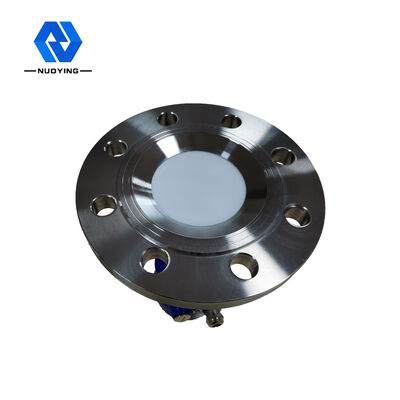

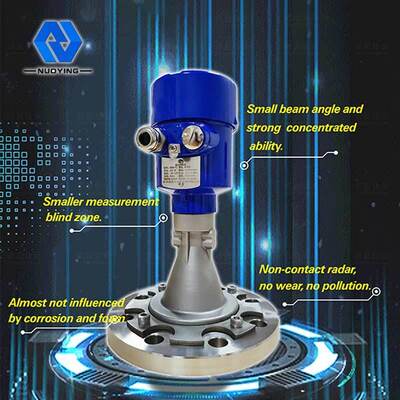

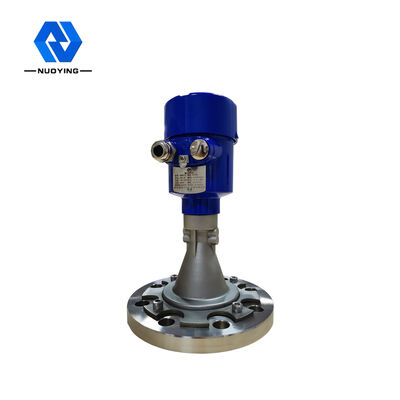

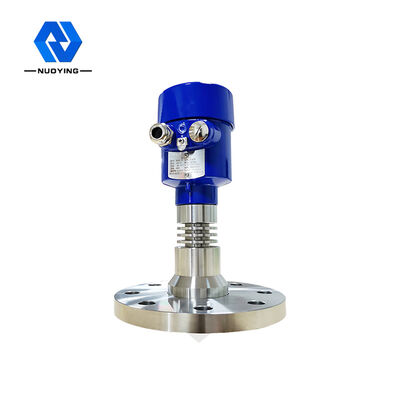

Relatieve NYRD-TJ 26GHz radarelevemeter Foto's
