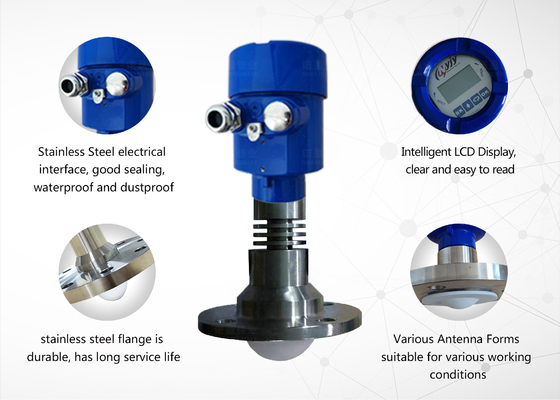

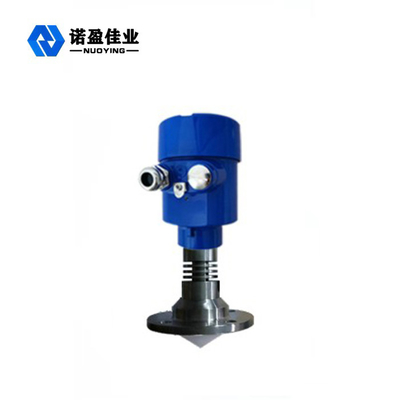

Oorspronkelijke fabrikant van 26G Radar Level Sensor 4-20mA Lens Type Hittebestendige Radar Level Transmitters

Oorspronkelijke fabrikant van 26G Radar Level Sensor 4-20mA Lens Type Hittebestendige Radar Level Transmitters

Merknaam:	NUOYING
Modelnummer:	NYRD-TJ
MOQ:	1 stuks
Prijs:	$268~$730/pc
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1000 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Xi'an, Shaanxi, China

Certificering:

CE, ATEX, SIL

Bereik:

40m

Nauwkeurigheid:

± 3 mm

Voeding:

24VDC (twee lijnen, vier lijnen)

Uitgangssignaal:

4...20mA/HART (twee/vier) /RS485/Modbus...

Procestemperatuur:

-40~+120°C, -40~+260°C

Beschermingsklasse:

IP67

Verwerkingsdruk:

-0.1 ~ 2.0MPa

Explosieveilige kwaliteit:

Exia II CT6, Exd II CT6

Materiaal antenne:

304L+PTFE, 316L+PTFE (facultatief)

Antennetype:

lensantenne

Verpakking Details:

Karton, 40 cm × 30 cm × 30 cm

Levering vermogen:

1000 stuks per maand

Productbeschrijving

Originele fabrikant van 26G contactloze radar-niveausensor 4-20mA lens type hittebestendige radar-niveautransmitters

26GHz Radar Niveausensor Ontwerpkenmerken

1. Vervaardigd met extreem stabiele materialen.
2. Gebruik geavanceerde contactloze meting.
3. Meet het niveau van vloeibare en vaste media.
4. Het kan alle media met een diëlektrische constante > 1.8 meten.
5. Het maximale meetbereik is 40m.
6. Door gebruik te maken van een tweewegsysteem en lusvoedingstechnologie, worden de voedingsspanning en het uitgangssignaal via een tweelingskabel verzonden.
7. Niet beïnvloed door ruis, stoom, stof, vacuüm en andere arbeidsomstandigheden.
8. Niet beïnvloed door veranderingen in mediumdichtheid, viscositeit en temperatuur.

26GHz Radar Niveausensor Installatievereisten

De radar-niveautransmitter wordt geïnstalleerd op 1/4 of 1/6 van de diameter van de tank. Opmerking: De minimale afstand tot de tankwand moet > 200 mm zijn. Figuur 1: (①datum,②containercentrum of symmetrieas.
Het bovenoppervlak van de conische tank kan in het midden van de bovenkant van de tank worden geplaatst om de meting van de bodem van de kegel te garanderen, zoals getoond in Figuur 2.
Bij een hoop moet de antenne loodrecht op het oppervlak worden uitgelijnd. Als het materiaalvlak niet vlak is, moet de stapelhoek groot zijn om de hoek van de hoorn aan te passen zodat de hoorn zo dicht mogelijk bij het materiaaloppervlak komt, zoals getoond in Figuur 3.
Vereisten voor aansluithoogte: De antenne moet minimaal 10 mm in de tank worden gestoken, zoals getoond in Figuur 4.

Oorspronkelijke fabrikant van 26G Radar Level Sensor 4-20mA Lens Type Hittebestendige Radar Level Transmitters 0

26GHz Radar Niveausensor Technische Parameters

Productmodel	NYRD-TJ
Typische toepassing	Gemakkelijk te kristalliseren, dauwcondensatie, giftig, sterk corrosief, sterk stof, hygiënische kwaliteit, enz.
Frequentie	26GHz
Nauwkeurigheid	±3mm
Bereik	40m
Antennemateriaal	304L+PTFE, 316L+PTFE (optioneel)
Antennetype	Lensantenne
Echo-sampling	100 keer/s
Proces temperatuur	-40~+120℃, -40~+260℃
Procesdruk	-0.1~2.0MPa
Procesaansluiting	Flens, beugel (optioneel)
Elektrische interface	M20×1. 5, ½ " NPT
Signaaluitgang	4...20mA/HART (twee/vier) /RS485/Modbus...
Voeding	24VDC (twee lijnen, vier lijnen)
Explosieveilige klasse	Exia II CT6, Exd Ⅱ CT6
Beschermingsklasse	IP67

Opmerking: Producten kunnen worden aangepast aan de specifieke eisen van gebruikers.

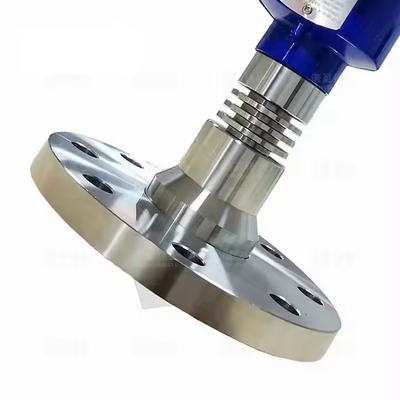

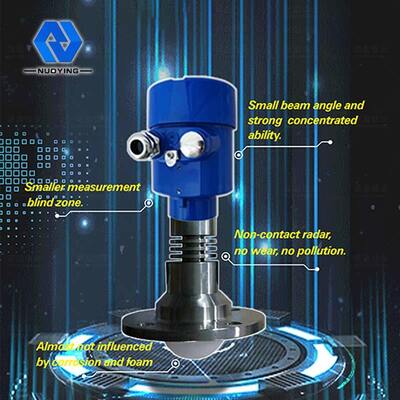

26GHz Radar Niveausensor Gerelateerd Afbeeldingen

Oorspronkelijke fabrikant van 26G Radar Level Sensor 4-20mA Lens Type Hittebestendige Radar Level Transmitters 2

Oorspronkelijke fabrikant van 26G Radar Level Sensor 4-20mA Lens Type Hittebestendige Radar Level Transmitters 3
