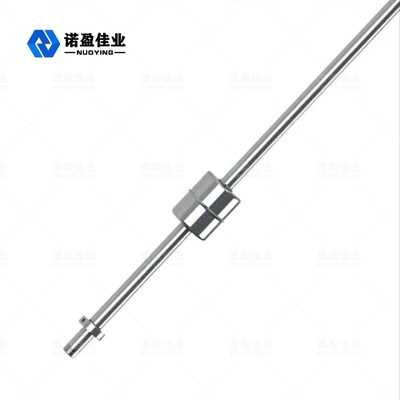

Het werkingsprincipe van de magnetostrictieve niveaumeter wordt in de figuur weergegeven.een elektronische ruimte en een niet-contact zwevende bal op de meetstaafDe meetstaaf is uitgerust met magnetostrictieve draad (golfleidingsdraad) en de staaf is gemaakt van een niet-magnetische roestvrijstalen buis, die de golfleidingsdraad zeer goed beschermt.Wanneer de magnetostrictieve niveaumeter werkt, zendt de pulsgenerator in het elektronische compartiment een startpuls uit. De startpuls wordt in de golfgeleider overgebracht en genereert een roterend magnetisch veld dat zich in de richting van de golfgeleider voortbeweegt. Deze mechanische golf verspreidt zich in twee richtingen,de mechanische golf die het eind van de meetstaaf bereikt, wordt door de demper opgenomen,de mechanische golf die teruggaat naar de richting van de elektronische container wordt gedetecteerd door het energieopvangmechanisme dat in de elektronische container is geïnstalleerd en omgezet in een overeenkomstige stroompuls, en het energieopvangmechanisme berekent vervolgens het tijdsverschil tussen de twee pulsen om de hoogte van het gemeten vloeistofgehalte nauwkeurig te meten.

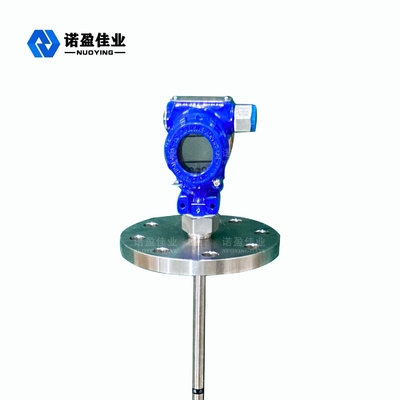

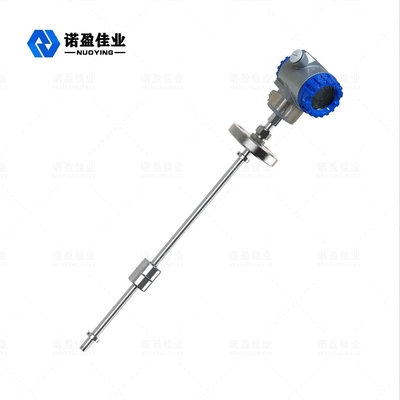

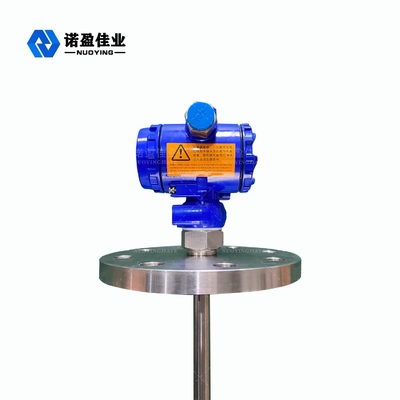

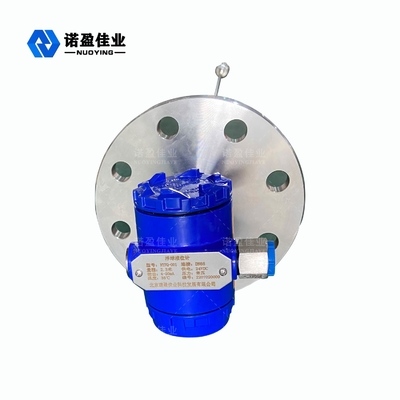

NYCZ500 Magnetostrictieve vloeistofniveaumeter
1Een bredere toepasbaarheid, een verscheidenheid aan proefvormen, een verscheidenheid aan procesverbindingsvormen, een verscheidenheid aan productiematerialen, kan worden aangepast ontwerp; 2Betrouwbaarheid: aangezien de magnetostrictieve niveaumeter het golfgeleiderprincipe hanteert, is er geen mechanisch bewegende onderdeel, dus geen wrijving, geen slijtage.De hele converter is ingesloten in een roestvrijstalen buis, en het meetmedium niet-contact, betrouwbaar sensorwerk, lange levensduur. 3- hoge nauwkeurigheid: aangezien de magnetostrictieve niveaumeter werkt met golfgeleiderpuls, wordt de gemeten verplaatsing bepaald door de tijd van de startpuls en de eindpuls te meten,dus de meetnauwkeurigheid is hoog en de resolutie is beter dan 0.01% FS, die moeilijk te bereiken is met andere sensoren. 4. Goede veiligheid: Magnetostrictive niveaumeter heeft een hoge explosiebestendige prestaties, intrinsiek veilig, veilig te gebruiken, vooral geschikt voor de meting van chemische materialen en brandbare vloeistoffen.Het deksel van de tank hoeft bij het meten niet te worden geopend, waardoor de onzekerheid bij handmatige metingen wordt vermeden. 5Magnetostrictieve niveaumeter is gemakkelijk te installeren en eenvoudig te onderhouden: Magnetostrictieve niveaumeter wordt over het algemeen geïnstalleerd door het bestaande gaatje aan de bovenkant van de tank,met een vermogen van meer dan 50 W,, en kan de normale productie tijdens het installatieproces niet beïnvloeden.
NYCZ500 Magnetostrictive Liquid Level Meter Toepassingsgebied
1. Industriële meet- en beheersing op veldniveau 2. Meting en controle van het tankniveau 3. Beheersing van het vloeistofniveau in chemische processen 4. Beheersing van het vloeistofniveau van de farmaceutische tank 5. Controle van voedsel- en dranktank 6. Bewaking van het waterniveau van de dam 7. Drinkwater en afvalwaterzuivering 8. Meting en controle van de olie-water-interface 9. Beheersysteem voor de meting van benzinestations 10- Andere vloeistofniveau meting en controle...
