| Merknaam: | NUOYING |
| Modelnummer: | NYRD701 |
| MOQ: | 1 stuks |
| Prijs: | $239~$259/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 stuks per maand |
1.8GHz RS485 geleide golf radar niveau zender met kabel antenne en ±1mm nauwkeurigheid radar niveau sensor fabrikant
10,8 GHzGeleide golfRadarniveau zenderWerkingsbeginsel
Invoer:
De geleide golf radar is een meetinstrument gebaseerd op het principe van tijdreizen.en de bedrijfsduur kan worden omgezet in een niveau signaal door middel van elektronische componentenDe sonde zendt hoogfrequente pulsen uit en verspreidt zich langs de kabel of staaf.zij worden door de ontvanger in het instrument weergegeven en ontvangen;, en het afstandssignaal wordt omgezet in het niveau-signaal.
Het gereflecteerde pulssignaal wordt langs de kabel- of staafsonde naar het elektronische circuit van het instrument verzonden.De microprocessor verwerkt het signaal en herkent de echo die wordt gegenereerd door de microgolfpuls op het materiaaloppervlakDe correcte identificatie van het echosignaal wordt door de pulssoftware voltooid.D=C×T/2 (waar C de lichtsnelheid is)Aangezien de afstand E van de lege tank bekend is, is het niveau: L=E-D
Uitvoer:
Door de lege tankhoogte E ((= nul), de volle tankhoogte F ((= volledige bereik) en enkele toepassingsparameters in te voeren, zullen de toepassingsparameters de meter automatisch aanpassen aan de meetomgeving,overeenkomend met een uitgang van 4-20 mA.
10,8 GHzGeleide golfToepassingsgebieden van radarbeeldzenders
1Energiecentrales: reservoirs, silo-pompen, stoomladders, asopslagplaatsen, olietankers, enz.
2Olieveld: Olieopslagtanks voor ruwe olie, tanks voor geraffineerde olieopslag, afzettingstanks, afvalwatertankjes, boormoddertanks, enz.
3Chemische: Destillatietoren voor ruwe olie, silo voor grondstoffen, intermediaire silo, reactietank, ammoniaktank, asfaltopslagtank, enz.
4Metallurgie: silo's voor grondstoffen, silo's voor hulpmiddelen, buffertanks voor elektrolytische cellen, enz.
5Waterbronnen: grachten, reservoirs, irrigatie van landbouwgrond, bewaking van het waterpeil van rivieren, waarschuwing voor overstromingen, stedelijke overstromingen, enz.
6Voedingsmiddelen: sapfabriek, melkfabriek, brewerijopslagtank, enz.
7- Farmaceutische produkten: Chinese farmaceutische opslagtanks, separatoren, fermentatietanks, enz.
8Waterbehandeling: Reservoirs, waterputten, waterzuiveringstanks, sedimentatietanks, diepe putten, drinkwaternetwerken, enz.
9Papier: opslagtoren, silo voor de opslag van chemische stoffen, enz.
10Andere: steengroeven, milieubescherming, scheepsbouw en andere industrieën.
10,8 GHzGeleide golfRadarniveau zenderTechnische parameters
| Productmodel | NYRD701 |
| Typische toepassing |
Vloeistoffen, poeders, vaste deeltjes |
| Materiaal voor antennes | 304 |
| Antennetype | Zwakke kabelantenne |
| Meetbereik | 30 m |
| Metingsnauwkeurigheid | ± 1 mm |
| Stroomvoorziening | 24VDC (twee- of vierdraad)) |
| Gemiddelde temperatuur | -40~+130°C, -40~+250°C |
| Procesverbinding | draad, flenst (facultatief) |
| Procesdruk | -0,1 tot en met 4,0 MPa |
| Beschermingsklasse | IP67 |
| Explosiebestendige kwaliteit | Exia II CT6 (facultatief) |
| Signaaluitgang | 4...20mA/HART/RS485/Modbus... |
| Elektrische interface | M20*1.5, 1⁄2 ′′NPT |
Opmerking: de producten kunnen worden aangepast aan de specifieke eisen van de gebruikers.

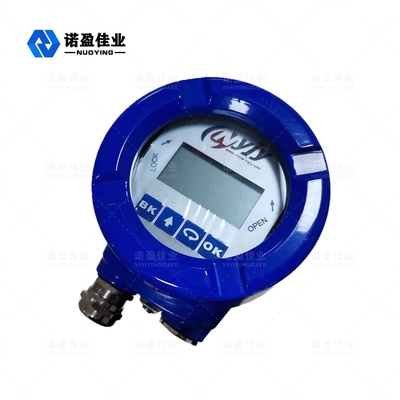

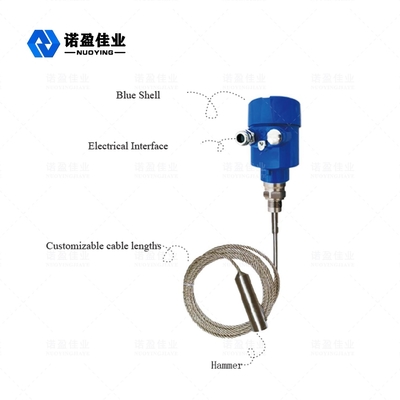

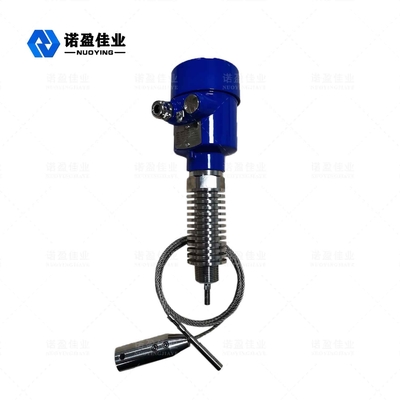

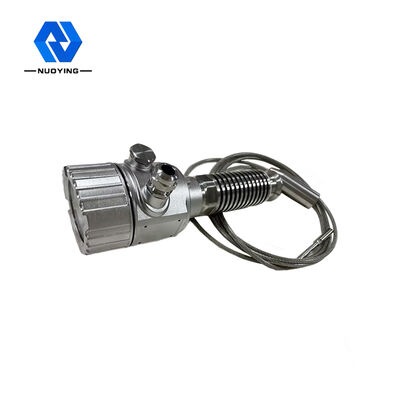

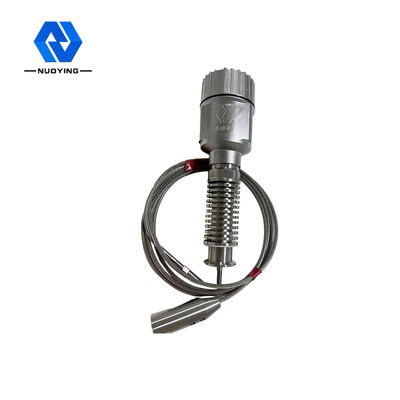

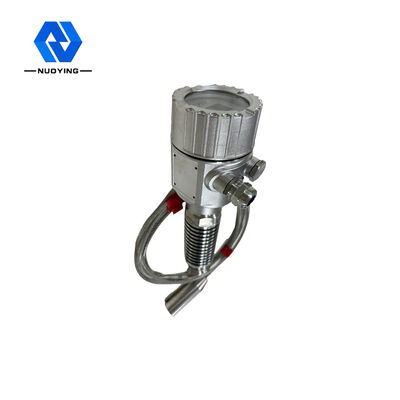

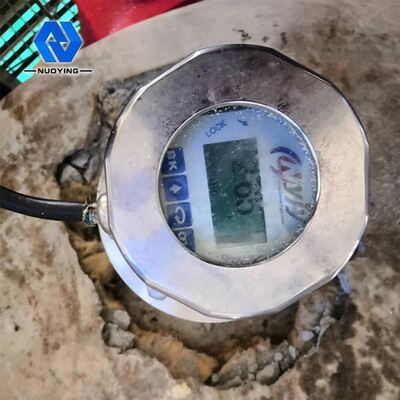

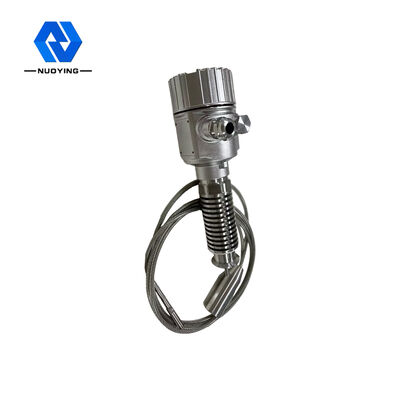

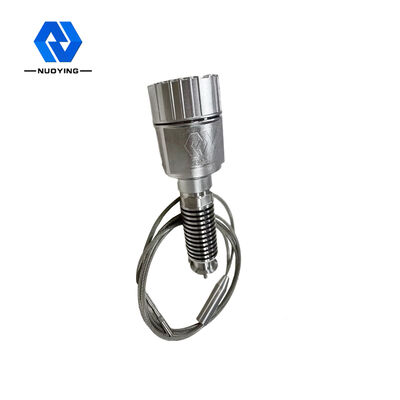

10,8 GHzGeleide golfRadarniveau zender gerelateerde foto's
