Contactgeleide golfradarniveaumeter met een bereik van 30 meter voor zeer corrosieve vloeistoffen met roestvrijstalen antenne

Contact geleide golf radar niveau meter van 30m bereik voor zeer corrosieve vloeistoffen met roestvrijstalen antenne

Contactgeleide golfradar niveaumeterWerkingsbeginsel

Invoer:
De geleide golf radar is een meetinstrument gebaseerd op het principe van tijdreizen.en de bedrijfsduur kan worden omgezet in een niveau signaal door middel van elektronische componentenDe sonde zendt hoogfrequente pulsen uit en verspreidt zich langs de kabel of staaf.zij worden door de ontvanger in het instrument weergegeven en ontvangen;, en het afstandssignaal wordt omgezet in het niveau-signaal.

Het gereflecteerde pulssignaal wordt langs de kabel- of staafsonde naar het elektronische circuit van het instrument verzonden.De microprocessor verwerkt het signaal en herkent de echo die wordt gegenereerd door de microgolfpuls op het materiaaloppervlakDe correcte identificatie van het echosignaal wordt door de pulssoftware voltooid.D=C×T/2 (waar C de lichtsnelheid is)Aangezien de afstand E van de lege tank bekend is, is het niveau: L=E-D

Uitvoer:
Door de lege tankhoogte E ((= nul), de volle tankhoogte F ((= volledige bereik) en enkele toepassingsparameters in te voeren, zullen de toepassingsparameters de meter automatisch aanpassen aan de meetomgeving,overeenkomend met een uitgang van 4-20 mA.

Contactgeleide golfradar niveaumeter Ontwerpkenmerken

• Geleide golf radar niveau zender adopteert geavanceerde microgolf verwerkingstechnologie en unieke Echo Discovery echo verwerkingstechnologie.De contactmeting heeft een hoge nauwkeurigheid en een nauwkeuriger meting. tegelijkertijd, geleide golf radar anti-adhesive, niet beïnvloed door de gemiddelde temperatuur, adhesie en andere externe omgeving.

• De 70X-serie geleide golf radar niveau zender is geschikt voor verschillende ingewikkelde werkomstandigheden en toepassingen, zoals hoge temperatuur, hoge druk, en kleine dielectrische constante, enz..

• Impulsmodus, lage emissiekracht, kan worden geïnstalleerd in een verscheidenheid aan metalen en niet-metalen containers, zonder schade aan het menselijk lichaam en het milieu.

Contact geleide golfRadarniveaumeter Technische parameters

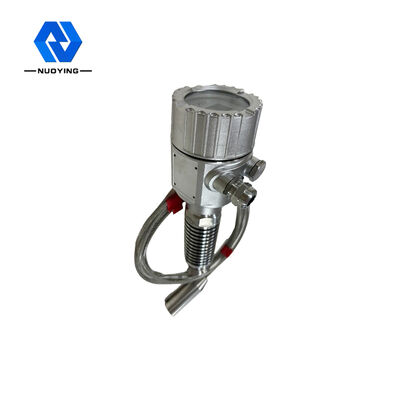

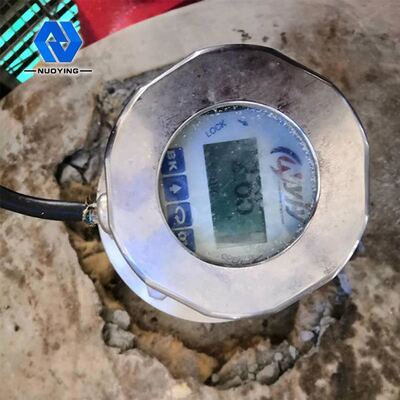

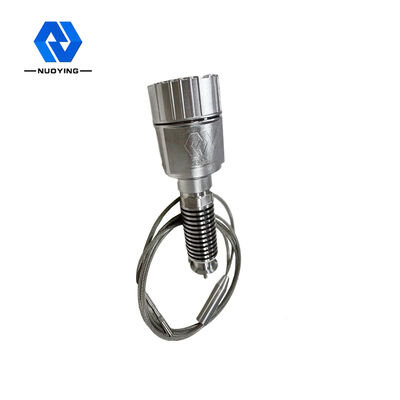

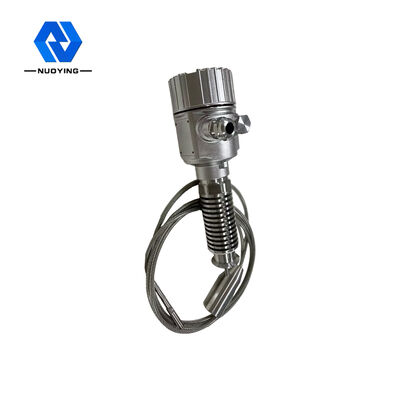

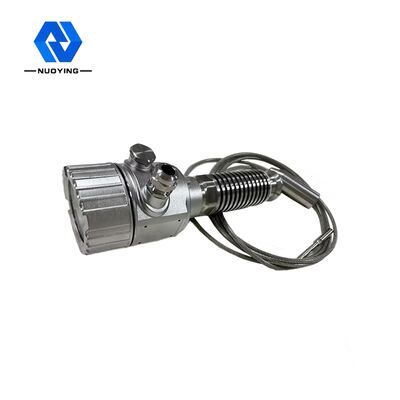

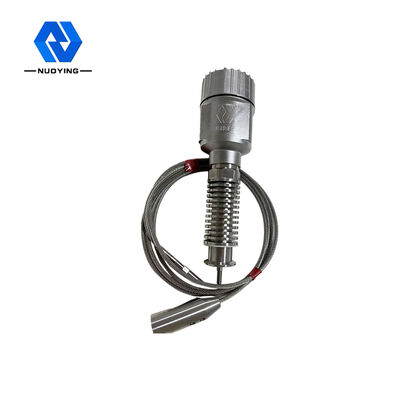

Contact geleide golfRadarniveaumeterGerelateerde foto's
